Solicite un presupuesto

Las bombas de serie ZM(R) son bombas centrífugas de lodo de tipo horizontal de una sola etapa, succión simple, voladizo y carcasa doble. Son ideales para para tareas que requieren de un flujo grande, baja concentración y cabezal hidráulico bajo. Cuando la velocidad de rotación es baja, estas bombas son capaces de transportar lodos abrasivos y de alta concentración. En comparación con la bomba de lodos WX de diámetro equivalente, estas bombas son más pequeñas, livianas y rentables. Se aplican extensamente en la metalurgia, la energía eléctrica, la industria química, la minería, la producción de papel, la industria de materiales de construcción, etc.

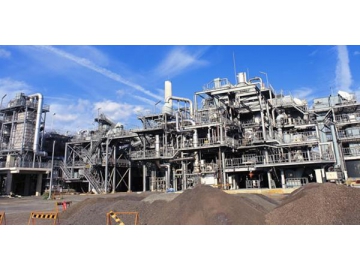

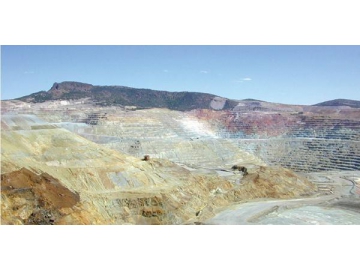

Aplicación
Parámetros
Calibre (pulgadas) 8"-10"
Flujo No más de 1386m³/h
Elevación No más de 63m
Velocidad de rotacion 500-1000r/min
Potencia 120-260kw

Para más detalles, consulta la tabla de rendimiento del agua más adelante.

Tabla de rendimiento del agua
Modelo Potencia máxima KW Material Rendimiento del agua
Revestimiento del cojinete Impulsor Flujo Q Elevación H Velocida de rotación n Eficiencia Margen NPSH
(m³/h) (l/s) (m) (r/min) η% (m)
10/8E-ZM 120 M M 446-1325 124-368 14-63 600-110 73 3-14
10/8E-ZMR RU RU 277-1088 27-322 11-43 500-900 79 3-10
12/10F-ZM 260 M M 468-1386 130-385 9-47 500-1000 73 3-10
12/10F-ZMR RU RU 522-1278 140-355 10-39 500-900 73 5-10

Características estructurales
1. El diámetro grande y el voladizo corto aseguran la rigidez del eje, por eso las bombas pueden aplicarse en condiciones extremas y que requieren de una alta potencia de bombeo.

2. La camisa del eje de acero inoxidable endurecido y el eje se ven favorecidos por el espacio de acople, y en ambos extremos se montan juntas tóricas para proteger al eje del desgaste y del óxido.

3. Las cubiertas delanteras y traseras del impulsor poseen paletas auxiliares que ayudan a reducir el reflujo y la presión de sellado. Igualmente, el rodete emplea una corredera amplia, cuchillas cóncavas y otros métodos para mejorar la capacidad de transporte y antiabrasión con el fin de prolongar la vida útil.

4. El cuerpo y la cubierta de la bomba están hechos de hierro dúctil reforzado con nervaduras para mantener la resistencia a las altas presiones.

5. Las piezas de paso de flujo se fabrican con aleaciones de alto contenido de cromo o caucho de diferente rendimiento, lo que las hace resistentes al desgaste, la corrosión, el impacto y la erosión. Las piezas metálicas y las piezas de caucho de paso de flujo se pueden intercambiar o combinar para adaptarse a cualquier condición de trabajo.

6. En cuanto al sello del eje, proveemos el empaque de sellado, la junta del rodete auxiliar, el sello mecánico y otros tipos de sello para cumplir con las necesidades de sellado en diversas condiciones.

7. La posición de salida de la bomba puede tener ocho ángulos diferentes (con un intervalo de 45 °) en función de los requerimientos de instalación.

8. Los cojinetes se pueden lubricar con aceite o grasa. El aceite de lubricación puede reducir efectivamente la temperatura de operación para así evitar los problemas causados por el exceso de temperatura de los cojinetes; mientras que la grasa de lubricación favorece la operación fiable, la instalación, la puesta en marcha y el mantenimiento.

Esbozo del diseño
Dimensiones del esbozo
Modelo A B C D E F H J K M N S T Y Q R P Brida de succión Brida de descarga Agujero de anclaje Peso(Kg)
O.D L.D P.C.D HOLES O.D I.D P.C.D HOLES Metal Caucho
20A-ZL(R) 451 159 241 286 25 210 57 20 145 90 86 144 28 89 128 124 128 114 25 83 4-Φ14 102 20 73 4-Φ14 4-Φ14 32 28
50B-ZL(R) 624 143 254 295 24 248 80 28 197 136 114 197 38 191 155 154 163 184 75 146 4-Φ19 165 50 127 4-Φ14 4-Φ19 58 46
75C-2L(R) 813 175 356 406 32 311 120 42 254 163 145 248 48 253 191 198 204 229 100 191 4-Φ19 203 75 165 4-Φ19 4-Φ19 163 144
100D-ZL(R) 950 213 432 492 38 364 163 65 330 187 190 306 64 260 236 249 262 305 150 260 4-Φ22 229 100 191 4-Φ22 4-Φ22 343 309
150E-ZL(R) 1218 257 548 622 54 448 220 80 457 237 248 403 76 378 303 324 324 368 200 324 8-Φ19 305 150 260 8-Φ19 8-Φ19 718 896
10/8E-ZM(R) 1343 257 546 622 54 448 220 80 457 306 381 613 76 413 461 540 401 445 250 394 8-Φ22 382 200 337 8-Φ22 8-Φ22 1625 1164
12/10F-ZM(R) 1549 349 782 457 95 636 260 100 610 324 438 696 98 451 476 603 470 552 305 495 8-Φ32 483 254 425 8-Φ22 8-Φ32 1998 1340
300S-ZL(R) 1720 640 760 920 70 780 260 120 450 300 475 740 90 415 589 634 570 560 350 500 12-Φ26 530 300 470 8-Φ32 12-Φ26 2270 1802
350S-ZL(R) 1776 640 760 920 70 780 260 120 450 340 530 825 90 425 643 691 620 640 400 580 12-Φ26 590 350 530 12-Φ26 12-Φ26 3630 2625
400ST-ZL(R) 1840 620 900 1150 80 780 260 120 650 375 600 942 125 480 747 809 740 720 450 650 12-Φ33 685 400 615 12-Φ33 12-Φ33 4210 3212
450ST.-ZL(R) 1875 620 900 1150 80 780 260 120 650 400 660 1040 125 500 814 872 800 770 500 700 12-Φ33 740 450 670 12-Φ39 12-Φ33 5598 4211
500T-ZL(R) 2291 660 900 1150 80 10400 350 150 650 437 760 1251 125 492 1013 1112 975 875 550 780 12-Φ39 850 500 750 12-Φ39 12-Φ39 6172 6356
600T-ZL(R) 2400 660 1200 1460 96 1060 350 150 900 625 860 1313 160 625 1066 1142 975 975 650 880 12-Φ39 900 550 800 12-Φ39 12-Φ39 10900 8263
650TU-ZL(R) 2517 660 1200 1460 95 1050 350 150 900 641 1020 1553 150 641 1248 1360 1175 1175 800 1092 12-Φ55 1050 650 900 12-Φ45 12-Φ55 18780 13915

Todas las dimensiones son dadas en milímetros (mm)
