• Diameter: DN25(1")-DN450mm (18")
• Rango de flujo: 12-5400 m³ / hr
• Altura de bombeo: 5-68 meters
• Velocidad: 200-3800r / min
• Potencia del motor: 15-1200KW
• Temperatura operativa: ≤80 ℃
• Estructura: bomba de una etapa, succión única, con soporte en voladizo, centrífuga.

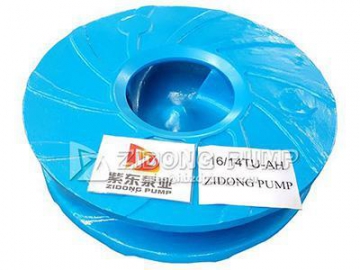

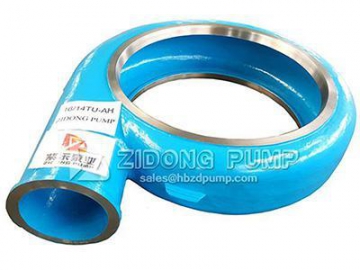

Las bombas centrífugas horizontales de la serie ZH tiene una estructura de doble carcasa, por lo que la carcasa, la cobertura y el impulsor tienen revestimientos de metal reemplazables. Estas partes están en contacto directo con el material transportado, por lo que tienen una gran resistencia abrasiva.

Debido a esto, elegimos el carburo de cemento cromado (KmTBCr27) para el revestimiento de los extremos húmedos interiores de las bombas de la serie ZH. Tienen un contenido de cromo de más del 27.5% con una dureza que excede el 62HRC.

Estas bombas centrífugas tienen una gran resistencia anticorrosiva, por lo que es apta para el transporte de sustancias de mucha concentración y partículas sólidas fuertemente abrasivas, tales como arenas minerales, residuos gruesos, deshechos de lodo, barro de cal, etc. Además, las bombas de la serie ZH pueden usarse en la industria química para el transporte de sustancias corrosivas con cristales.

En la actualidad, las bombas de la serie ZH se usan en el transporte de residuos minerales en concentradores metalúrgicos, el manejo de cenizas volantes en centrales eléctricas, transporte de lodo de carbón en lavaderos de carbón, dragado de ríos, y más.

• El revestimiento de metal del cuerpo de la bomba puede ser usado hasta el desgaste total sin reemplazarlo. Esto prolonga el ciclo de mantenimiento y reduce los costos operativos.
• La dirección de descarga de la bomba puede estar orientada en 8 posiciones diferentes.
• El ensamblado de rodamientos tiene una estructura tipo cartucho para un fácil ajuste de la distancia entre el impulsor y la placa guía trasera. Puede desarmarse con facilidad para el mantenimiento.
• La lubricación de grasa usada en los rodamientos evita la entrada de las impurezas y del agua.
• El sellado del eje en el sellado de la empaquetadura es opcional, así como el sellado del impulsor auxiliar y el sellado mecánico.
• Estas bombas horizontales pueden usarse en series multietapas para lograr los requerimientos del transporte de larga distancia.
• El ensamblado de los rodamientos es movible para facilitar el ajuste de la distancia del impulsor y la placa guía trasera. De esta manera se mantiene la eficiencia de transporte, al reducir la distancia del impulsor incluso cuando la bomba está desgastada durante la operación.

Tips: las bombas de la serie ZH y la serie ZHR se diferencian únicamente en el material de revestimiento, pero todos los demás componentes son intercambiables. Los clientes pueden elegir diferentes materiales de revestimiento en condiciones operativas.Parámetros

Desempeño con agua limpia
Nota: las siguientes especificaciones son comunes, y otras pueden ser personalizadas.

1. Bomba centrífuga horizontal ZH-1.5×1B

• Modelo: ZH-1.5×1B
• Max. potencia (KW): 15
• Capacidad (m³/h): 12.6~28.8
• Altura de bombeo (m): 6~68
• Velocidad (r/min): 1200~3800
• Max. eficiencia (η%): 40
• NPSH (m): 2~4

2. Bomba centrífuga horizontal ZH-2×1.5B

• Modelo: ZH-2×1.5B
• Max. potencia (KW): 15
• Capacidad (m³/h): 32.4~72
• Altura de bombeo (m): 6~58
• Velocidad (r/min): 1200~3200
• Max. eficiencia (η%): 45
• NPSH (m): 3.5~8

3. Bomba centrífuga horizontal ZH-3×2C

• Modelo: ZH-3×2C
• Max. potencia (KW): 30
• Capacidad (m³/h): 39.6~86.4
• Altura de bombeo (m): 12~64
• Velocidad (r/min): 1300~2700
• Max. eficiencia (η%): 55
• NPSH (m): 4~6

4. Bombas centrífugas horizontales ZH-4×3C/D

• Modelo: ZH-4×3C/ZH-4×3D
• Max. potencia (KW): 30/60
• Capacidad (m³/h): 86.4~198
• Altura de bombeo (m): 9~52
• Velocidad (r/min): 1000~2200
• Max. eficiencia (η%): 71
• NPSH (m): 4~6

5. Bomba centrífuga horizontal ZH-6×4D/E

• Modelo: ZH-6×4D/ZH-6×4E
• Max. potencia (KW): 60/120
• Capacidad (m³/h): 162~360
• Altura de bombeo (m): 12~56
• Velocidad (r/min): 800~1550
• Max. eficiencia (η%): 65
• NPSH (m): 5~8

6. Bomba centrífuga horizontal ZH-8×6E

• Modelo: ZH-8×6E
• Max. potencia (KW): 120
• Capacidad (m³/h): 360~828
• Altura de bombeo (m): 10~61
• Velocidad (r/min): 500~1140
• Max. eficiencia (η%): 72
• NPSH (m): 2~9

7. Bomba centrífuga horizontal ZH-10×8ST

• Modelo: ZH-10×8ST
• Max. potencia (KW): 560
• Capacidad (m³/h): 612~1368
• Altura de bombeo (m): 11~61
• Velocidad (r/min): 400~850
• Max. eficiencia (η%): 71
• NPSH (m): 4~10

8. Bomba centrífuga horizontal ZH-12×10ST

• Modelo: ZH-12×10ST
• Max. potencia (KW): 560
• Capacidad (m³/h): 936~1980
• Altura de bombeo (m): 7~68
• Velocidad (r/min): 300~800
• Max. eficiencia (η%): 82
• NPSH (m): 6

9. Bomba centrífuga horizontal ZH-14×12ST

• Modelo: ZH-14×12ST
• Max. potencia (KW): 560
• Capacidad (m³/h): 1260~2772
• Altura de bombeo (m): 13~63
• Velocidad (r/min): 300~600
• Max. eficiencia (η%): 77
• NPSH (m): 3~10

10. Bomba centrífuga horizontal ZH-16×14ST/TU

• Modelo: ZH-16×14ST/ZH-16×14TU
• Max. potencia (KW): 560/1200
• Capacidad (m³/h): 1368~3060
• Altura de bombeo (m): 11~63
• Velocidad (r/min): 250~550
• Max. eficiencia (η%): 79
• NPSH (m): 4~10
