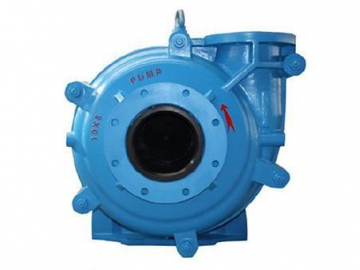

Bomba centrífuga horizontal Serie ZL

Solicite un presupuesto

Nosotros: http://slurrypump-es.com/1-6-horizontal-centrifugal-pump-zl-series.html

Rango de diámetro: DN25-DN400mm
Rango de flujo: 12-5040m³/ hr
Altura de bombeo: 5-118m
Velocidad: 300-3800r/min
Potencia del motor: 15-1200KW
Temperatura operativa: ≤80 ℃

Introducción breve

Las bombas centrífugas horizontales de la serie ZL son aptas para transportar lodo con partículas finas, así como líquido de baja concentración o líquido corrosivo.

Para la operación, recomendamos que la concentración de los líquidos en la bomba no exceda el 30%. Las bombas de esta serie también transportan líquido de alta concentración y baja abrasión tales como cenizas volantes, yeso, deshechos de plantas de acero, aguas residuales, producción de papel y otras industrias.

Estructura

Características

La carcasa de la bomba tiene un revestimiento de metal resistente al uso o revestimiento de goma, ambos reemplazables. El impulsor está hecho de metal resistente al uso o de goma.
La posición de salida de la bomba debe estar en un intervalo de 45 grados para facilitar las diferentes necesidades de instalación.
El ensamblado de rodamientos es portátil, lo que ofrece conveniencia a los usuarios para el ajuste de la distancia entre el impulsor y la inserción del revestimiento frontal. Esto también mantiene la eficiencia en el transporta al ajustar la distancia del impulsor, incluso si la bomba está desgastada.

Parámetros

Tabla de selección de modelos (Desempeño con agua limpia)
Los extremos húmedos de las bombas de la serie ZL son hechos generalmente de aleación de cromo resistentes al uso. En cambio, si se usará para transportar sustancias corrosivas, será fabricado con revestimiento de goma para formar bombas de la serie ZLR.

Además, si el material transportado tiene una concentración alta, puede elegirse un tipo de bomba grande, como la ZM-10×8T o la ZM-10×8R.

1. Las bombas de la serie ZL para transportar sustancias de baja concentración y tienen un revestimiento de metal.

Modelo	Tamaño de descarga (pulgadas)	Material de revestimiento	Material del impulsor	Potencia máxima (kW)	Caudal de flujo (m3/h)	Flujo	Altura de bombeo (m)	Velocidad (r/m)	Max. Eficiencia (η%)	NPSH (m)	Preguntas
ZL-20A	20	Metal	Metal	7.5	2.34 ~10.8	0_65 ~3	6~37	1400~3000	30
ZL-50B	50	Metal	Metal	15	16.2 ~76	4.5 ~20	9~44	1400~2800	55
ZL-75C	75	Metal	Metal	30	18 ~151	5~42	4~45	900~2400	57	3~6
ZL-100D	100	Metal	Metal	60	50 ~252	14~70	7~46	800~1800	60	2 ~3.5
ZL-150E	150	Metal	Metal	120	115 ~486	32 ~135	12~51.5	800~1500	65	2~6
ZL-200E	200	Metal	Metal	120	234~910	65~253	9.5 ~40	600~1100	64	3~6
ZL-50F	250	Metal o goma	Metal	260	396~1425	110~396	8~30	500~800	77	2~10
ZL-300S	300	Metal	Metal	560	468~2538	130 ~705	8~60	400~950	79	2~10
ZL-350SL	350	Metal	Metal	560	650~2800	180 ~780	10~59	400~840	81	3~10
ZL-400ST	400	Metal	Metal	560	720~3312	200~920	7~51	300~700	80	2~10
ZL-450ST	450	Metal	Metal	560	1008~4356	280~1210	9~48	300~600	80	2~9
ZL-550TU	550	Metal	Metal	1200	1980~7920	560~2200	10 ~50	250~475	86	4~10

2. La serie ZLR es apta para el transporte de sustancias de baja concentración con revestimiento de goma.

Modelo	Tamaño de descargas (pulgadas)	Material de revestimiento	Material del impulsor	Potencia máxima (kw)	Caudal de flujo (m3/h)	Flujo	Altura de bombeo (m)	Velocidad (r/min)	Max. Eficiencia (η%)	NPSH (m)	Preguntas
ZLR-20A	20	Metal	Goma	7.5	2.16~9	0.6 ~2.5	7~32	1600~3000	30
ZLR-50B	50	Goma	Goma	15	12.6~60	3.5 ~17.6	6~38	1200~2600	48
ZLR-75C	75	Metal	Goma	30	25 ~144	7~40	9~43	1000~2200	60	3~5
ZLR-100D	100	Goma	Goma	60	61 ~252	17~70	8~38	800~1600	65	2~5
ZLR-150E	150	Goma	Goma	120	137 ~486	38 ~135	10 ~36.5	800~1300	65	2.5~5.5
ZLR-200E	200	Goma	Goma	120	216~990	60 ~275	7 ~42.5	500~1100	74
ZLR-250F	250	Goma	Goma	260	324~1314	90 ~365	8~30	500~800	70	5~10
ZLR-300S	300	Goma	Goma	560	432~1900	120~528	7~41	400~800	81	3~8
ZLR-350S	350	Goma	Goma	560	720~2844	200~790	10 ~41	400~700	86	3~7
ZLR-400ST	400	Goma	Goma	560	756~3312	210~920	7 ~37.5	300~600	85	2~8
ZLR-450ST	450	Goma	Goma	560	1080 ~4356	300~1210	9~40	300~550	87	3~10
ZLR-650TU	650	Goma	Goma	2000	2520~9108	700~2530	10 ~39	200~350	86	2~8

3. La serie ZM es útil para el transporte de sustancias de concentración media.

Modelo	Tamaño de succión (pulgadas)	Tamaño de descarga (pulgadas)	Potencia máxima (kw)	Caudal de flujo (m3/h)	Altura de bombeo (m)	Velocidad (r/min)	Máx. eficiencia (η%)	NPSH (m)	Preguntas
ZM-10×8T	10	8	120	540-1440	14-60	600-1000	73	4-10
ZM-10×8R	10	8	300	540-1440	14-60	600-1000	73	4-10

Nota:las especificaciones antes mencionadas son comunes, y las demás pueden ser personalizadas.
