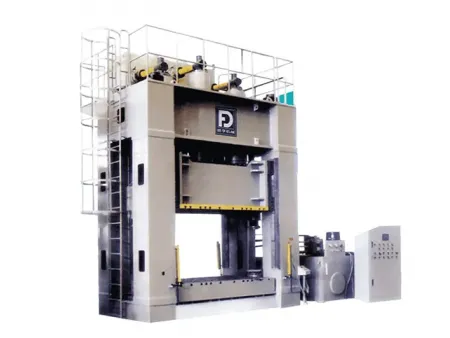

Prensa hidráulica de bastidor en H
Prensas hidráulicas YD34
- Capacidad nominal 1000kN a 10000kN
- Capacidad de retorno 160kN a 800kN
- Carrera máxima de deslizamiento 600mm a 1400mm
- Tamaño de la mesa (L-R×F-B) 700×700mm a 1800×1600mm
La prensa hidráulica de bastidor en H YD34 es una prensa hidráulica servocontrolada diseñada para embutición profunda, plegado, conformado, corte, troquelado y rebordeado. Construida con una estructura de bastidor completamente soldada, esta prensa ofrece una resistencia, rigidez y estabilidad excepcionales, lo que la hace ideal para aplicaciones de conformado y forjado de metales en una variedad de materiales e industrias.
Con una capacidad nominal de 1000 kN a 10,000kN y una carrera máxima de deslizamiento de entre 600mm y 1400mm, la prensa hidráulica de bastidor en H realiza una amplia gama de operaciones de conformado con precisión. La prensa utiliza un riel guía ajustable de cuatro lados y ocho superficies con lubricación automática, lo que garantiza un excelente rendimiento de guiado y una precisión duradera.
Su sistema hidráulico está equipado con válvulas de cartucho compactas que reducen la resistencia hidráulica y la pérdida de energía. El servosistema regula activamente la velocidad de trabajo y la presión del sistema, además de ofrecer la opción de control remoto.
- Conformado de metales: piezas de ejes para automóviles, componentes de estampación general, piezas forjadas pequeñas
- Materiales compuestos: piezas moldeadas de SMC, cajas de aislamiento eléctrico
- Piezas de caucho: juntas, almohadillas/pads, neumáticos
- Metalurgia de polvo: componentes de metal compactado y cerámica
- Bastidor completamente soldado con estructura optimizada por computadora para una alta resistencia y un mantenimiento sencillo.
- El riel guía ajustable de cuatro esquinas y ocho superficies garantiza una retención de alta precisión.
- El sistema de control hidráulico compacto con válvula de cartucho ofrece confiabilidad, durabilidad y reduce el impacto hidráulico.
- Los modos de conformado incluyen control por carrera y por presión, seleccionables mediante el panel del operador.
- Cilindro eyector integrado en la viga inferior.
- Unidades auxiliares opcionales, como sistemas de cambio rápido de troqueles, disponibles para una mayor productividad.
| Modelo | Unidad | |||||||||
| Capacidad nominal del cilindro principal | kN | 1000 | 2000 | 3150 | 4000 | 5000 | 6300 | 8000 | 10000 | |
| Presión máxima de trabajo | MPa | 25 | 25 | 25 | 25 | 25 | 25 | 25 | 25 | |
| Capacidad de retorno | kN | 160 | 240 | 300 | 350 | 380 | 640 | 720 | 800 | |
| Capacidad del eyector | kN | 500 | 800 | 1000 | 1000 | 1250 | 1500 | 1500 | 2000 | |
| Carrera de deslizamiento | mm | 600 | 700 | 800 | 800 | 900 | 900 | 1000 | 1400 | |
| Carrera del eyector | mm | 200 | 200 | 200 | 250 | 250 | 250 | 300 | 300 | |
| Altura de apertura (luz diurna) | mm | 900 | 1100 | 1250 | 1250 | 1500 | 1500 | 1600 | 2000 | |
| Tamaño de la mesa | Izquierda-Derecha | mm | 700 | 900 | 1200 | 1300 | 1400 | 1600 | 1600 | 1800 |
| Delante-Detrás | mm | 700 | 900 | 1200 | 1300 | 1400 | 1400 | 1400 | 1600 | |
| Velocidad de deslizamiento | Descenso | mm/s | 150 | 150 | 150 | 150 | 150 | 200 | 200 | 200 |
| Prensado | mm/s | 10-16 | 10-20 | 10-20 | 8-15 | 8-15 | 8-15 | 10-16 | 10-18 | |
| Retorno | mm/s | 150 | 160 | 160 | 160 | 150 | 150 | 150 | 150 | |
| Potencia del motor principal | kW | 7.5 | 18.5 | 22 | 22 | 30 | 44 | 60 | 74 | |
Nota: Se pueden diseñar y fabricar especificaciones especiales a medida según sus requisitos.
Nuestro folleto de productos
La prensa hidráulica de bastidor en H YD34 ofrece capacidades de conformado robustas, precisas y eficientes con un alto potencial de automatización. Contáctenos para descubrir cómo puede optimizar su línea de producción.
