Prensa con bastidor y separación de punto único

Solicite un presupuesto

Sitio web: http://metalforming-ar.com/1-1-single-point-gap-frame-press.html

Prensas de estampado DG1

Prensa mecánica con bastidor en C para estampado, punzonado, doblado, corte y troquelado de metal.

Capacidad 25 a 315 toneladas
Carreras por minuto 30 a 200 carreras por minuto
Longitud de carrera 30 a 250mm
Área de deslizamiento 300×230mm a 1000×750mm

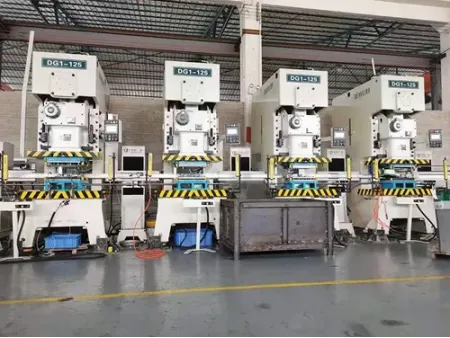

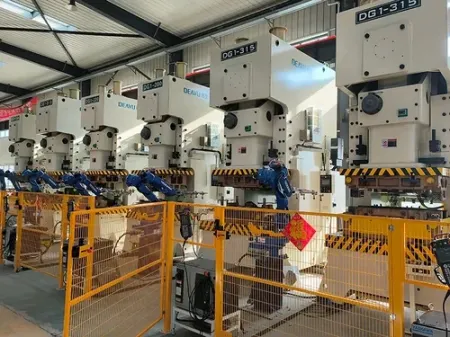

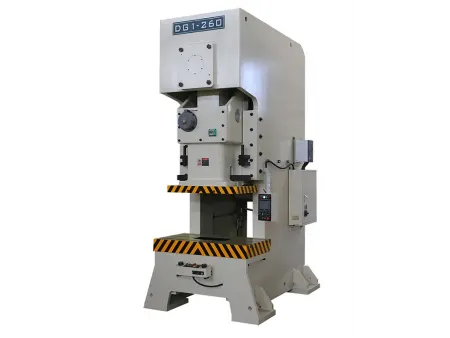

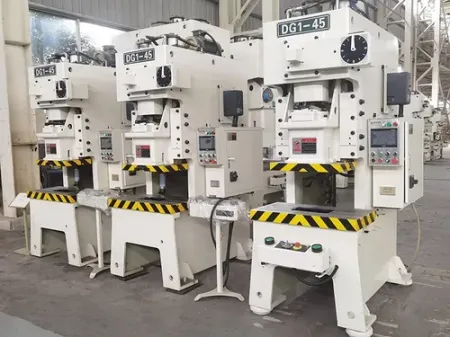

La prensa con bastidor y separación de punto único DG1 está diseñada para el estampado fiable y de alta precisión de piezas metálicas. Es compatible con paneles de carrocería, carcasas electrónicas y componentes de electrodomésticos con excelente precisión y un rendimiento duradero.

Con una capacidad de entre 25 y 315 toneladas y velocidades de carrera de entre 30 y 200 SPM, esta prensa con bastidor y separación de punto único satisface las exigentes necesidades de producción. La guía de seis superficies y el marco de alta rigidez proporcionan una estabilidad excepcional durante el estampado, punzonado, corte y conformado. Fabricada según los estándares de precisión JIS de grado 1 de Japón, ofrece un rendimiento constante para garantizar el correcto funcionamiento de sus operaciones.

Aplicaciones

Herramientas: ranuras para llaves, alicates, puntas de destornillador, cabezas de martillo
Utensilios de cocina: tapas de ollas, cuchillos, bandejas para hornear
Electrodomésticos: carcasas de lavadoras, paneles de puertas de refrigeradores, paneles de hornos microondas, carcasas de aires acondicionados
Herrajes: bisagras, cerraduras, tornillos
Electrónica: marcos de teléfonos inteligentes, carcasas metálicas, soportes para placas de circuitos
Componentes automotrices, aeroespaciales y más

Características principales

Bastidor de acero de alta rigidez con estabilidad a largo plazo
Tratamientos de granallado y alivio de tensiones
Rieles guía de seis superficies y transmisión optimizada para un estampado estable y preciso
Piezas clave tratadas térmicamente y rectificadas, incluyendo bielas y engranajes
Embrague de alto par y protección hidráulica contra sobrecargas para un funcionamiento seguro
Control de velocidad por inversor para mayor flexibilidad en los procesos de estampado
Sistema automático de lubricación con grasa (para 60T y superiores) para un rendimiento suave y fiable

Especificaciones

Modelo		Unidad	DG1-25T		DG1-35T		DG1-45T		DG1-60T		DG1-80T		DG1-110T		DG1-160T		DG1-200T		DG1-260T		DG1-315T
Tipo			V	H	V	H	V	H	V	H	V		V	H	V	H	V	H	V	H	V	H
Capacidad		T	25		36		45		60		80		110		160		200		260		315
Punto de tonelaje nominal		mm	3.2	1.6	3.2	1.6	3.2	1.6	4	2	4	2	6	3	6	3	6	3	7	3.5	7	3.5
Carreras por minuto	Velocidad variable	S.P.M	60-140	130-200	40-120	110-180	40-100	110-150	35-90	80-120	35-80	80-120	30-60	60-90	20-50	40-70	20-50	50-70	20-40	40-50	20-35	30-50
	Velocidad fija	S.P.M	110		85		75		65		55		50		35		35		30		30
Longitud de la carrera		mm	60	30	70	40	80	50	120	60	150	70	180	80	200	90	200	100	250	150	250	150
Altura máxima de cierre		mm	200	215	220	235	250	265	310	340	340	380	360	410	460	510	460	510	500	550	550	600
Ajuste de la altura del troquel		mm	50		55		60		75		80		80		100		110		120		120
Área de deslizado		mm	300×230		360×250		400×300		500×360		560×420		650×470		700×550		850×630		950×700		1000×750
Espesor de la placa corredera		mm	50		50		60		70		70		80		90		90		100		110
Área de soporte		mm	680×300		800×400		850×440		900×500		1000×550		1150×600		1250×800		1400×820		1500×840		1800×900
Espesor de la placa de soporte		mm	70		70		80		80		90		110		140		160		180		200
Diámetro del orificio del vástago de la matriz		mm	38.1		C38.1		438.1		C50		050		050		65		C65		C65		C65
Motor principal		kW.p	3.7×4		3.7×4		5.5×4		5.5×4		7.5×4		11×4		15×4		15×4		18.5×4		30×4
Mecanismo de ajuste de corredera			Manual								Eléctrico
Presión de aire requerida		kg/cm²	6.0		6.0		6.0		6.0		6.0		6.0		6.0		6.0		6.0		6.0
Precisión		mm	JIS 6402 (Japón) Grado-1
Capacidad del amortiguador del troquel		ton	-		2.3		2.3		3.6		3.6		6.3		10		14		14		14
Longitud de carrera del amortiguador del troquel		mm			50		50		70		70		80		80		100		100		100
Área de la almohadilla del amortiguador del troquel		mm	-		300×230		300×230		350×300		450×310		500×350		650×420		710×480		810×480		810×480

Configuraciones estándar

Variador de velocidad
Protector hidráulico de sobrecarga
Ajuste manual de la corredera (menos de 60 toneladas)
Ajuste eléctrico de la corredera (más de 80 toneladas)
Indicador mecánico de altura de la matriz (menos de 60 toneladas)
Indicador digital de altura de la matriz (más de 80 toneladas)
Sistema de contrapeso de la corredera y la matriz
Codificador electrónico

Detector de atascos
Toma de corriente
Sistema de control hombre-máquina (Defu)
Dispositivo de seguridad contra sobremarcha
Expulsor de aire
Caja de herramientas de mantenimiento
Manual de instrucciones

Configuraciones opcionales

Embrague húmedo
Amortiguador neumático de la matriz
Interruptor de pedal
Cambio rápido de matriz
Extracción de la corredera
Desbobinador automático

Manipulador inteligente
Luz de área de matriz
Detector de residuos (Riken Optech Corporation)
Monitor de tonelaje
Dispositivo de seguridad fotoeléctrico

Los diseños están sujetos a cambios sin previo aviso y se pueden personalizar según sus necesidades.

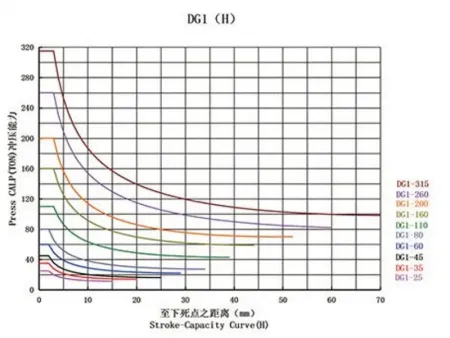

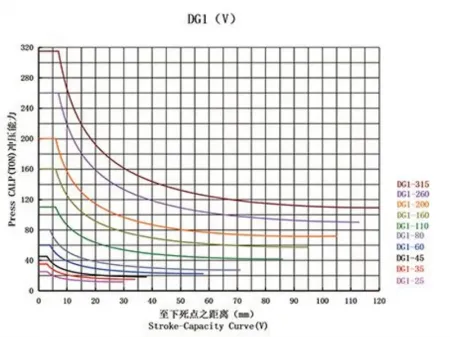

Diagrama de capacidad de carrera

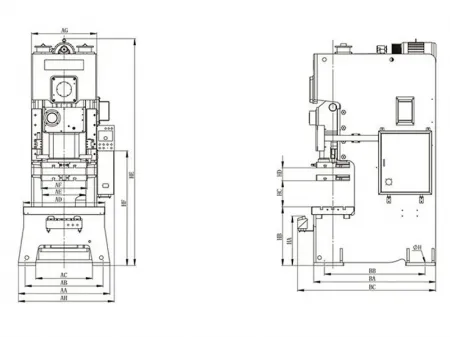

Dimensiones del contorno (mm)

Modelo	DG1-25		DG1-35		DG1-45		DG1-60		DG1-80		DG1-110		DG1-160		DG1-200		DG1-260
Tipo	V	H	V	H	V H		V	H	V	H	V	H	V	H	V H		V H
AA	840		900		950		1000		1170		1290		1390		1680		1850
AB	700		800		790		860		980		1100		1200		1400		1560
AC	368		500		550		600		690		800		870		980		1050
AD	680		800		850		900		780		1150		1250		1400		1500
AE	408		488		502		526		544		616		660		800		900
AF	300		360		400		500		560		650		700		850		950
AG	540		620		670		720		780		920		1000		1160		1300
AH	920		990		1040		1090		1328		1458		1559		1790		1945
BA	1150		1200		1400		1420		1595		1720		2140		2440		2615
BB	910		1050		1250		1220		1295		1320		1740		1880		2005
BC	1390		1450		1650		1670		1820		1970		2390		2690		2865
HA	715		702		702		700		732		711		752		826		802
HB	795		790		790		785		830		830		900		995		1030
HC	200	215	220	235	250	265	310	340	340	380	360	410	460	510	460	510	500	550
HD	60	30	70	40	80	50	120	60	150	70	180	80	200	90	200	100	250150
HE	2125		2300		2390		2750		2980		3133		3610		4058		4433
HF									1462		1461		1638		1614		1638
ØH	Ø18		Ø18		Ø23		Ø23		Ø28		Ø28		Ø35		Ø33		Ø40

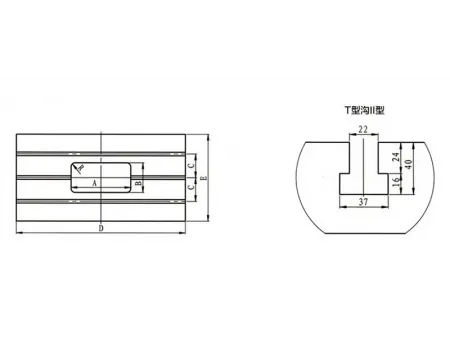

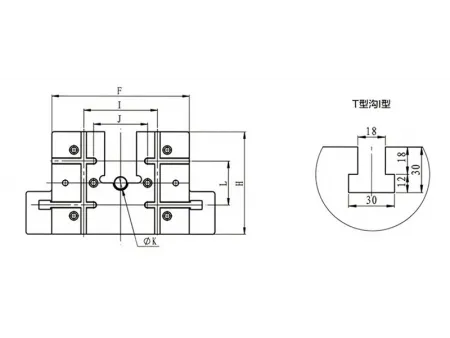

Dimensiones de la placa corredera/deslizante y de apoyo

Placa corredera/deslizante

Placa de soporte

Modelo	A	B	C	D	E	F	H	I	J	K	L	Ranura en T
DG1-25	240	120	90	680	300	300	230	/	150	Ø38	80	I
DG1-35	280	140	120	800	400	360	250	/	160	Ø38	100	I
DG1-45	300	150	120	850	440	400	300	/	210	Ø38	120	I
DG1-60	320	160	150	900	500	500	360	220	220	Ø50	160	Ⅱ
DG1-80	360	180	150	1000	550	560	420	300	220	Ø50	180	Ⅱ
DG1-110	400	200	160	1150	600	650	470	300	220	Ø50	220	Ⅱ
DG1-160	440	220	220	1250	800	700	550	300	175	Ø65	220	Ⅱ
DG1-200	480	240	280	1400	820	850	630	420	200	Ø65	300	Ⅱ
DG1-260	520	260	290	1500	840	950	700	420	200	Ø65	300	Ⅱ
DG1-315	520	260	290	1800	900	1000	750	450	200	Ø65	300	Ⅱ
