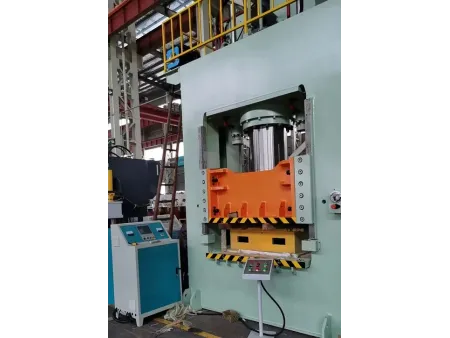

Prensa hidráulica de embutido profundo con bastidor en H
Prensas hidráulicas YDF27
- Capacidad nominal 3150kN a 20000kN
- Capacidad de retorno 450kN a 1500kN
- Carrera deslizante 800mm a 1500mm
- Tamaño de la mesa (L-R×F-B) 2000×1500mm a 4000×2400mm
La prensa hidráulica de embutición profunda de acción simple con bastidor en H YDF27 es una prensa hidráulica de lados rectos con bastidor de varillas o barras de acoplamiento, diseñada para el conformado preciso de chapa fina. También conocida como prensa hidráulica para el estampado de piezas de automoción, esta prensa es ideal para aplicaciones de embutición profunda en sectores como la automoción, la aeroespacial, los electrodomésticos y la construcción.
Con una capacidad nominal de 3150kN a 20,000kN y carreras de deslizamiento de 800mm a 1500mm, la prensa hidráulica de embutición profunda de acción simple con bastidor en H ofrece una alta fuerza de conformado, un rendimiento constante y flexibilidad para piezas de diversos tamaños. Puede equiparse con un cojín hidráulico para el desmoldeo automático y sistemas de expulsión multipunto que aplican una fuerza uniforme, lo que ayuda a proteger las piezas terminadas y a acelerar la producción.
Las configuraciones opcionales incluyen un sistema de cambio rápido de matriz, mesa de trabajo móvil, sistema de amortiguación, sistema de desmoldeo auxiliar y dispositivos de seguridad fotoeléctricos para mejorar la eficiencia y la funcionalidad.
- Embutición profunda de chapa fina: Ideal para paneles de carrocería, guardabarros, cubiertas y más en las industrias automotriz, aeroespacial y de electrodomésticos.
- Piezas curvas complejas: Ideal para conformar formas complejas como puertas de automóviles, capós de motor y revestimientos de aeronaves.
- Piezas de alta precisión: Admite el conformado de componentes con tolerancias ajustadas, como carcasas electrónicas y paneles de instrumentos.
- Piezas grandes de chapa metálica: Perfectas para paneles arquitectónicos, contenedores grandes y componentes de gran tamaño.
| Modelo | Unidad | | | | | | | | |
| Capacidad de retorno | kN | 450 | 570 | 640 | 1000 | 1000 | 1200 | 1500 | |
| Presión máxima de trabajo | MPa | 25 | 25 | 25 | 25 | 25 | 25 | 25 | |
| Carrera de deslizamiento | mm | 800 | 900 | 1000 | 1000 | 1200 | 1200 | 1500 | |
| Altura máxima de apertura (luz diurna) | mm | 1250 | 1500 | 1600 | 1600 | 1800 | 1800 | 2000 | |
| Capacidad de amortiguación | kN | 1250 | 2000 | 2500 | 3150 | 4000 | 5000 | 6000 | |
| Capacidad de la carrera | mm | 300 | 300 | 400 | 400 | 400 | 400 | 400 | |
| Velocidad de deslizamiento | Descent | mm/s | 150 | 180 | 180 | 180 | 180 | 200 | 200 |
| Prensado | mm/s | 6-14 | 7-15 | 8-16 | 9-20 | 9-20 | 8-16 | 8-16 | |
| Retorno | mm/s | 100 | 120 | 120 | 150 | 150 | 120 | 120 | |
| Tamaño de la mesa | Izquierda-Derecha | mm | 2000 | 2000 | 2500 | 3000 | 3000 | 3600 | 4000 |
| Delante-Detrás | mm | 1500 | 1600 | 1600 | 2000 | 2000 | 2000 | 2400 | |
| Tamaño del amortiguador | Izquierda-Derecha | mm | 1500 | 1500 | 1800 | 2250 | 2250 | 2700 | 3200 |
| Delante-Detrás | mm | 900 | 900 | 900 | 1350 | 1350 | 1350 | 1800 | |
| Potencia del motor principal | kW | 22 | 44 | 60 | 90 | 1 10 | 135 | 180 | |
Nota: Se pueden diseñar y fabricar especificaciones especiales a medida según sus requisitos.
