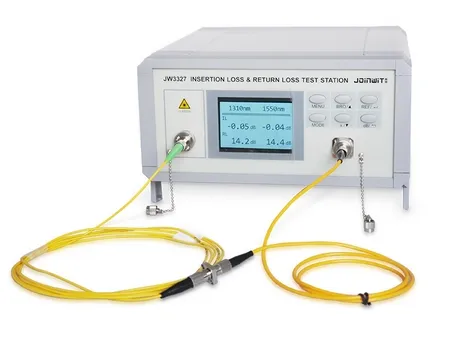

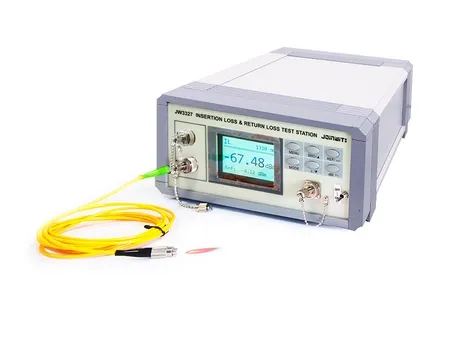

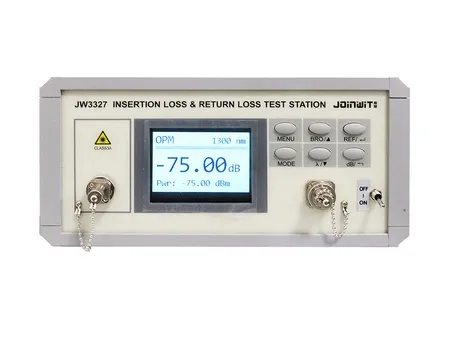

Medidor de pérdidas de inserción y retorno
Este instrumento de prueba óptica de precisión ha sido diseñado a partir de la vasta experiencia de la empresa en la fabricación y prueba de componentes ópticos pasivos e instrumentos de comunicación óptica. Su desarrollo combina innovación tecnológica y un profundo conocimiento de las necesidades del sector, lo que garantiza un rendimiento confiable y resultados precisos en cada medición.
Es ampliamente utilizado en la prueba de cables de fibra óptica y una variedad de componentes ópticos pasivos, proporcionando datos exactos sobre la pérdida de inserción (IL), pérdida de retorno (RL) y otras características clave de transmisión. Este equipo es una herramienta fundamental para los fabricantes que buscan mantener altos estándares de calidad en sus productos y optimizar sus procesos de producción.
Gracias a su precisión y versatilidad, se ha convertido en un recurso imprescindible para el control de calidad y la validación de componentes en entornos de fabricación y laboratorio. Su diseño intuitivo y sus capacidades avanzadas aseguran una integración fluida en cualquier flujo de trabajo de pruebas, ofreciendo a los usuarios la confianza y la fiabilidad necesarias para afrontar los desafíos del sector de la comunicación óptica.
- Fuente de luz incorporada de alta estabilidad
- Gran pantalla a color
- Umbrales de prueba personalizables a través del menú
- Pruebas simultáneas de IL y RL de doble longitud de onda
- Admite múltiples conversiones de interfaz de fibra
- Configuración de umbral con indicadores rojos para resultados fuera de especificación
- Funcionalidad de luz roja incorporada para identificar rápidamente los extremos del cable puente, lo que mejora la eficiencia de la prueba
- Longitud de onda opcional de 850nm para pruebas de pérdida de inserción de cable puente multimodo
| Modelo | | |
| Pérdida de retorno (RL) | ||
| Modo único | Multimodo | |
| Longitud de onda óptica | 1310/1550nm (±10nm) | 850/1300nm (±10nm) |
| Tipo de fibra | 9/2025 | 50/125 o 62.5/125 |
| Potencia de salida | ≥-5dBm | ≥-28dBm |
| Estabilidad de la potencia de salida | ±0.015dB (15min@25℃) | ±0.05dB (15min@25℃) |
| Tipo de conector óptico | FC/APC | |
| Rango de medición | 0 to 75dB | |
| Resolución de pantalla | 0.1dB | |
| Pérdida de inserción (IL) | ||
| Tipo de detector | InGaAs 2.0 | |
| Rango de longitud de onda | 800 a 1700nm | |
| Longitud de onda de calibración | 850/1300/1310/1490/1550/1625nm | |
| Rango de medición | 3 a -75dBm | 3 a -70dBm |
| Incertidumbre de pérdida de inserción | ±0.05dB | ±0.1dB |
| Estabilidad de pérdida de inserción | ±0.01dB | ±0.03dB |
| Incertidumbre de energía | 0.25dB ( 3 a -55dBm) | |
| Resolución de pantalla | 0.01dB | |
| General | ||
| Pantalla | Pantalla TFT a color de 3.5 pulgadas | |
| Interfaz de comunicación | USB2.0/RS232/comunicación inalámbrica (opcional) | |
| Sistema operativo Windows | Win7 (32/64-bit), Win10 (32/64-bit) | |
| Tipo de monitor | Recomendación: Monitor de 21 pulgadas con resolución mínima de 1600×900 | |
| Temperatura de funcionamiento | -5 a 40℃ | |
| Temperatura de almacenamiento | -25 a 70℃ | |
| Fuente de alimentación | AC 220V | |
| Dimensiones | 280×260×120mm | |
