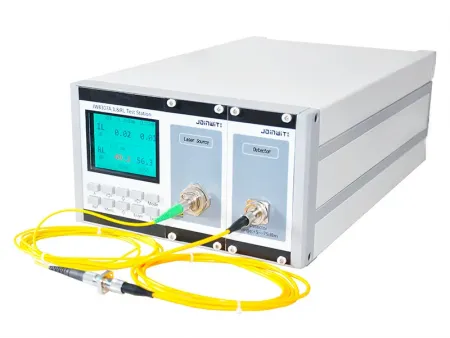

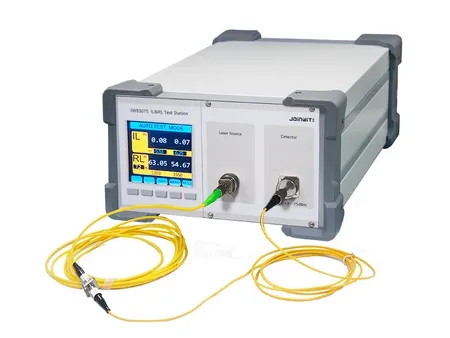

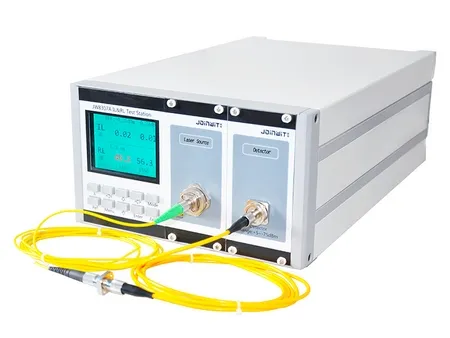

Medidor de pérdidas de inserción y retorno (sin bobinado)
Esta versión mejorada del medidor de pérdida de inserción (IL) y pérdida de retorno (RL) cuenta con algoritmos de software optimizados que permiten realizar mediciones un 25% más rápidas por prueba, lo que incrementa significativamente la eficiencia en entornos de producción y laboratorio.
Con un rango de medición predeterminado de cables que va de 1m a 2km, el equipo ofrece gran flexibilidad para diversas aplicaciones de prueba. Su diseño modular admite pruebas de doble puerto con el modelo JW18000-2IRL, ideal para mediciones de conectores LC dual, mientras que la variante JW8307-2IRL proporciona compatibilidad con diferentes tipos de conectores utilizando una sola máquina, ofreciendo una solución versátil para diversas necesidades de prueba.
Esta plataforma es especialmente adecuada para la verificación y control de calidad de cables de fibra óptica y componentes ópticos pasivos. Gracias a su rapidez, precisión y flexibilidad, se convierte en una herramienta esencial para fabricantes y técnicos que buscan asegurar la máxima calidad y rendimiento de sus productos de fibra óptica en un entorno competitivo.
- Prueba de pérdida de retorno sin bobinado sin necesidad de gel coincidente
- Prueba automática de IL y RL
- Visualización simultánea de valores de IL y RL de longitud de onda dual
- Admite múltiples modos de funcionamiento: OPM, IL, RL, ILRL, IL2 e ILRL2
- Modo de medidor de potencia óptica de alta precisión con un rango de prueba de 5dBm a -75dBm
- Interfaces USB y RS232 para satisfacer diversas necesidades de conectividad
- Configuración integral de umbrales y funciones de alarma
- Configuración de esfera integradora opcional para el medidor de potencia óptica
- Poderoso software de aplicación para componentes ópticos
- Rango de cable comprobable predeterminado de 1m a 2km
- Diseño de producto modular para una depuración y un mantenimiento más sencillos
- Proceso de prueba optimizado con resultados más rápidos, la prueba IRL se completa en 0.9 segundos por canal
- Admite pruebas de enlace sin intercambiar conectores y mide la pérdida de retorno en ambos extremos (A y B) simultáneamente
| Modelo | | |
| Medidor de potencia óptica (OPM) | ||
| Tipo de detector | InGaAs | Esfera integradora |
| Tamaño de detector | Ø2.0mm /3*4 | Ø8.0mm |
| Rango de longitud de onda | 850 a 1700 nm | 850 a 1700 nm |
| Rango de detección OPM | 5dBm to -75dBm | 10dBm to -55dBm |
| Linealidad | ±0.04dB ( 5 a -55dBm) ±0.08dB (-55 a -65dBm) ±0.2dB (-65 a -75dBm) | ±0.04dB ( 10 a -35dBm) ±0.08dB (-35 a -45dBm) ±0.2dB (-45 a -55dBm) |
| Tipo de fibra | Fibra monomodo estándar y fibra multimodo | Fibra monomodo estándar y fibra multimodo |
| Incertidumbre total | ±3% | ±3% |
| Ruido total | < 10pW | < 10pW |
| Unidad de medida | dBm/dB | dBm/dB |
| Pérdida de inserción (IL) | ||
| Modo único | Multimodo | |
| Longitud de onda óptica | 1310/1550nm | 850/1300nm |
| Tipo OLS | Láser FP | LED |
| Longitud de onda central | ±10nm | ±30nm |
| Estándar de flujo rodeado | Incertidumbre | Cumple con las normas IEC-61280‐4‐1 |
| Potencia de salida | > -7 dBm | > -27 dBm |
| Incertidumbre de pérdida de inserción | ±0.05dB | ±0.1dB |
| Estabilidad de pérdida de inserción | ±0.01dB | ±0.03dB |
| Núcleo de fibra | 9/125 | 50/125 o 62.5/125 |
| Tipo de conector óptico | FC/APC | FC/APC |
| Pérdida de retorno (RL) | ||
| Modo único | Multimodo | |
| Tipo OLS | Láser FP pulsado | Láser FP pulsado |
| Rango de medición de pérdida de retorno | 12dB a 72dB | 12dB a 55dB |
| Precisión de la medición de la pérdida de retorno | ± 1dB (12 a 55dB) ± 1.5dB (55 a 65dB) | ± 1dB (12 a 40dB) ± 1.5dB (40 a 55dB) |
| Línea estándar de pérdida deretorno | De 2 a 10 metros | De 2 a 10 metros |
| Longitud del cable (mín.) | 2 metros (extremo APC) 3 metros (extremo PC) | 2 metros (extremo APC) 3 metros (extremo PC) |
| Longitud del cable (máx.) | 1000 metros | 1000 metros |
| General | ||
| Fuente de alimentación | 220V AC 50Hz | |
| Tiempo de calentamiento | 15 minutos | |
| Período de calibración recomendado | 18 meses | |
| Interfaz de comunicación (VMCI) | RS232 | |
| Temperatura de funcionamiento | 5 a 40℃ | |
| Temperatura de almacenamiento | -15 a 70℃ | |
| Peso | ＜5kg | |
| Dimensión | 3U×235×380mm | |
