Medidor de pérdidas de inserción y retorno (fibra única / fibra doble)
Este medidor de pérdida avanzado está diseñado para medir con precisión la pérdida de inserción (IL) y la pérdida de retorno (RL) en componentes ópticos pasivos, como dispositivos CWDM, componentes de múltiples longitudes de onda, divisores PLC y puentes de fibra óptica. Su versatilidad y precisión lo convierten en una herramienta esencial para garantizar la calidad y el rendimiento en la producción de componentes de fibra óptica.
El dispositivo cuenta con luz roja integrada y una funcionalidad de fuente de luz multimodo de 850 nm, ofreciendo mayor flexibilidad para pruebas en diferentes condiciones. Además, incorpora características avanzadas, como un interruptor de pedal para pruebas manos libres, determinación automática de umbrales y detección de múltiples longitudes de onda para agilizar los procesos de prueba.
El medidor también es compatible con la integración de sistemas e incluye conectividad con software de PC para una personalización avanzada. Esto permite el desarrollo secundario, adaptando flujos de trabajo de pruebas personalizados según las necesidades específicas del cliente. Ideal para entornos de fabricación y pruebas de laboratorio, este medidor de pérdida asegura resultados confiables y consistentes, optimizando la eficiencia de producción y el control de calidad en cada paso del proceso.
- Admite pruebas IL/RL de 2, 3 y 4 longitudes de onda
- Incluye una fuente de luz roja de 650nm o una fuente de luz multimodo de 850nm
- Prueba y visualización automáticas de longitudes de onda múltiples
- Prueba simultánea de múltiples longitudes de onda seleccionadas
- Modo de medidor de potencia óptica de alta precisión con un rango de prueba de 3dBm a -75dBm

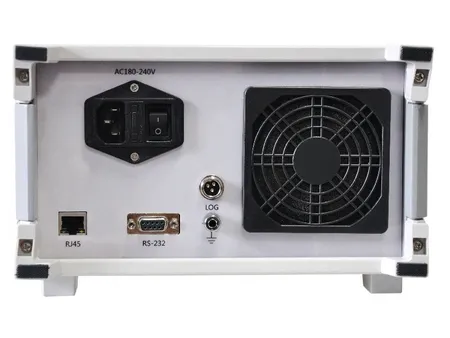

- Conectividad USB y RS232 para cumplir con diversos requisitos
- Configuración de umbral integral y funciones de alarma
- Configuración de esfera integradora opcional para el medidor de potencia óptica
- Configuración de sonda externa disponible para probar pinzas de fibra descubierta (bare)
- Admite pruebas de secuencia de polaridad
- Prueba simultánea de cables LC dúplex o cables con diferentes interfaces
- Interruptor de pedal para carga de datos
- Múltiples modos de funcionamiento, incluidos OPM (medidor de potencia óptica), IL (pérdida de inserción), RL (pérdida de retorno), IL2 (pérdida de inserción de longitud de onda dual) e ILRL (modo combinado IL y RL)

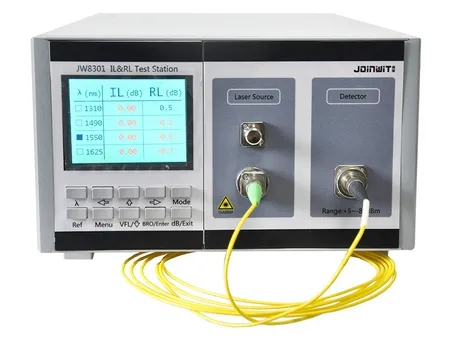

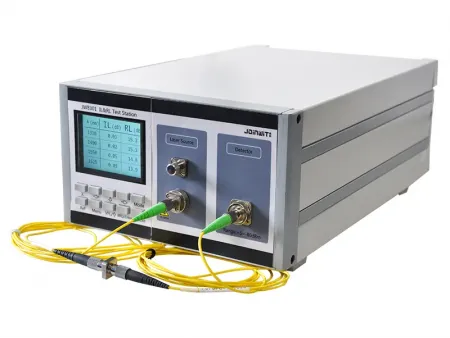

Medidor de pérdida de inserción y retorno de fibra única

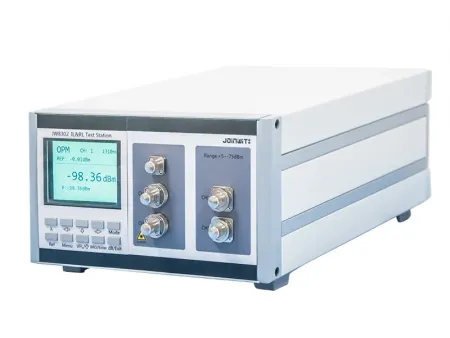

Medidor de pérdida de inserción y retorno de fibra dual
| Modelo | | |
| Medidor de potencia óptica (OPM) | ||
| Tipo de detector | Arseniuro de indio y galio (InGaAs) | |
| Tamaño del detector | Ø2.0mm | |
| Rango de medición de longitud de onda | 850 a 1700nm | |
| Rango de medición de potencia | 3dBm a -75dBm (Medidor de potencia óptica incorporado) 10dBm a -55dBm (Esfera integradora) 5dBm a -55dBm (Sonda externa) | |
| Linealidad (incorporada) | ±0.04dB ( 5 a -55dBm) ±0.08dB (-55 a -65dBm) ±0.2dB (-65 a -75dBm) | |
| Tipo de fibra | Fibra óptica monomodo estándar y fibra óptica multimodo | |
| Incertidumbre total | ±5% | |
| Fuente de luz óptica (OLS) | ||
| Modo único | Multimodo | |
| Longitud de onda óptica | 1310/1550nm | 850/1300nm |
| Tipo de fuente | Láser FP | LED |
| Rango de medición de pérdida de retorno | 12 to 75dB | 12 to 50dB |
| Precisión de la medición de la pérdida de retorno | 1dB (12 a 55dB) | 1dB (12 a 35dB) |
| Longitud de onda central | ±10nm | ±30nm |
| Estándar de flujo rodeado | Incertidumbre | Cumple con los estándares IEC-61280-4-1 (opcional) |
| Incertidumbre de pérdida de inserción | ±0.05dB | ±0.1dB |
| Estabilidad de pérdida de inserción | ±0.01dB | ±0.03dB |
| Potencia de salida | ＞ -5 dBm | ＞-27 dBm |
| Estabilidad de la fuente | 0.01dB/15min | 0.01dB/15min |
| 0.03dB/8 hora | 0.05dB /8 hora | |
| Núcleo de la fibra | 9/125 | 50/125 o 62.5/125 |
| Tipo de conector óptico | FC/APC | |
| Fuente de luz roja | Admite 1 canal 650nm 1mW luz roja | |
| General | ||
| Fuente de alimentación | 220VAC50Hz | |
| Tiempo de calentamiento | 5 to 15 minutos | |
| Interfaz de comunicación | RS232 | |
| Temperatura de funcionamiento | 10 a 40℃ | |
| Temperatura de almacenamiento | -15 a 70℃ | |
| Peso | < 5kg | |
| Dimensiones | 3U×235×380mm | |
