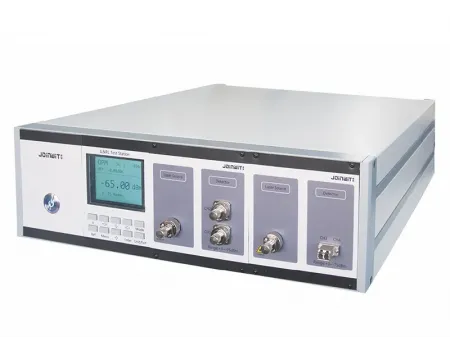

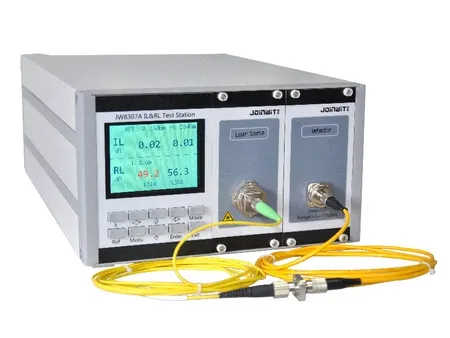

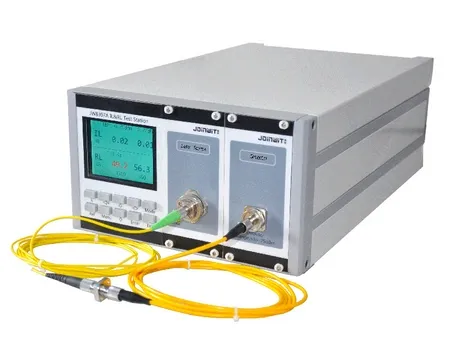

Medidor de pérdidas de inserción y retorno (sin bobinado de doble fibra)
Este medidor de pérdidas es una versión optimizada del clásico medidor de pérdidas de retorno sin bobinado JW8307A, con funciones avanzadas para ofrecer pruebas más precisas y eficientes. Diseñado especialmente para pruebas de cables de puente de fibra dúplex, incorpora configuraciones de hardware mejoradas que aumentan su versatilidad y rendimiento en entornos de producción y laboratorio.
El dispositivo es totalmente compatible con las pruebas de pérdida de inserción (IL) y pérdida de retorno (RL), lo que garantiza mediciones precisas y consistentes en componentes ópticos pasivos. También ofrece capacidades de prueba de polaridad, permitiendo verificar la continuidad y secuencia de los cables de fibra óptica con facilidad.
Con puertos LC duales integrados, este medidor simplifica las pruebas de fibra dual, proporcionando mayor comodidad y eficiencia en los flujos de trabajo. Su diseño intuitivo y su capacidad para manejar múltiples configuraciones lo convierten en una herramienta indispensable para fabricantes y técnicos que buscan asegurar la calidad y el rendimiento de sus productos de fibra óptica.
- Pruebas de pérdida de retorno sin bobinado para mediciones optimizadas y eficientes
- Admite múltiples modos de funcionamiento, incluidos OPM (medidor de potencia óptica), IL (pérdida de inserción), RL (pérdida de retorno), ILRL (pérdida de inserción y pérdida de retorno), IL2 (pérdida de inserción de longitud de onda dual) e ILRL2 (pérdida de inserción y pérdida de retorno de longitud de onda dual)
- Compatible con cables LC dúplex y conectores FC/APC
- Visualización y medición simultáneas de pérdida de inserción, pérdida de retorno y polaridad para cables puente dúplex
- Elimina la necesidad de cambiar los cables de referencia para probar diferentes tipos de conectores
- Configuración integral de umbrales y funcionalidad de alarma
- Admite una fuente de luz roja o una fuente de luz multimodo de 850nm (opcional)
- Pruebas secuenciales para módulos individuales
- Probador IL/RL sin bobinado de puerto dual, optimizado para pruebas de pérdida de retorno e inserción IRI más rápidas y eficientes
- Prueba de pérdida de retorno sin bobinado para una mejor eficiencia de medición
- Admite múltiples modos de funcionamiento: OPM (medidor de potencia óptica), IL (pérdida de inserción), RL (pérdida de retorno), ILRL (pérdida de inserción y pérdida de retorno), IL2 (pérdida de inserción de longitud de onda dual), ILRL2 (pérdida de inserción y pérdida de retorno de longitud de onda dual)
- Compatible con conectores LC dúplex o conectores FC/APC
- Visualización y medición simultáneas de pérdida de inserción, pérdida de retorno y polaridad para cables puente dúplex
- Elimina la necesidad de cambiar los cables de referencia al probar diferentes tipos de conectores
- Configuración integral de umbrales y funciones de alarma
- Admite una fuente de luz roja o una fuente de luz multimodo de 850nm (opcional)
- Prueba paralela de módulo dual para mejorar la eficiencia de la prueba
- PC de alto rendimiento incorporada con software de aplicación de componentes ópticos avanzado
- Tiempo de prueba optimizado y distancia de prueba reducida, la prueba de pérdida de retorno e inserción de puerto dual 2IRL se completa en 1.4 segundos por canal, 2IRL con prueba de polaridad se completa en 1.7 segundos
| Modelo | | |
| Medidor de potencia óptica (OPM) | ||
| Tipo de detector | InGaAs | Esfera integradora |
| Tamaño del detector | Ø2.0mm /3*4 | Ø8.0mm |
| Rango de longitud de onda | 850 a 1700 nm | 850 a 1700 nm |
| Rango de detección OPM | 5dBm a -75dBm | 10dBm a -55dBm |
| Linealidad | ±0.04dB ( 5 a -55dBm) ±0.08dB (-55 a -65dBm) ±0.2dB (-65 a -75dBm) | ±0.04dB ( 10 a -35dBm) ±0.08dB (-35 a -45dBm) ±0.2dB (-45 a -55dBm) |
| Tipo de fibra | Fibra modo único estándar y fibra multimodo | Fibra modo único estándar y fibra multimodo |
| Incertidumbre total | ±3% | ±3% |
| Ruido total | < 10pW | < 10pW |
| Unidad de medida | dBm/dB | dBm/dB |
| Pérdida de inserción (IL) | ||
| Modo único | Multimodo | |
| Longitud de onda óptica | 1310/1550nm | 850/1300nm |
| Tipo OLS | Láser FP | LED |
| Longitud de onda central | ±10nm | ±30nm |
| Estándar de flujo rodeado | Incertidumbre | Cumple con las normas IEC-61280‐4‐1 |
| Potencia de salida | > -7 dBm | > -27 dBm |
| Incertidumbre de pérdida de inserción | ±0.05dB | ±0.1dB |
| Estabilidad de pérdida de inserción | ±0.01dB | ±0.03dB |
| Núcleo de fibra | 9/125 | 50/125 o 62.5/125 |
| Tipo de conector óptico | FC/APC | FC/APC |
| Pérdida de retorno (RL) | ||
| Modo único | Multimodo | |
| Tipo OLS | Láser FP pulsado | Láser FP pulsado |
| Rango de medición de pérdida de retorno | 12dB a 72dB | 12dB a 55dB |
| Precisión de la medición de la pérdida de retorno | ± 1dB (12 a 55dB) ± 1.5dB (55 a 65dB) | ± 1dB (12 a 40dB) ± 1.5dB (40 a 55dB) |
| Línea estándar de pérdida de retorno | 2 a 10 metros | 2 a 10 metros |
| Longitud del cable (mín.) | 2 metros (APC final) 3 metros (PC final) | 2 metros (APC final) 3 metros (PC final) |
| Longitud del cable (máx.) | 1000 metros | 1000 metros |
| General | ||
| Fuente de alimentación | 220V AC 50Hz | |
| Tiempo de calentamiento | 15 minutos | |
| Período de calibración recomendado | 18 meses | |

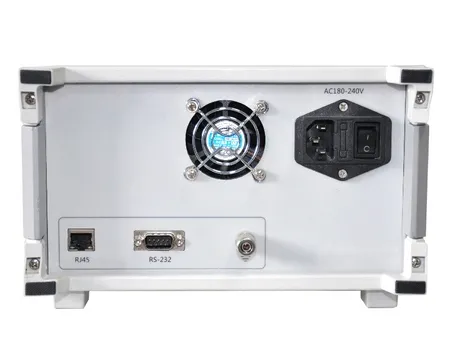

| Interfaz de comunicación (VMCI) | RS232 | |
| Temperatura de funcionamiento | 5 a 40℃ | |
| Temperatura de almacenamiento | -15 a 70℃ | |
| Peso | ＜5kg | |
| Dimensión | 3U×235×380 (mm) | |
