Prensa de lado recto de un punto

Solicite un presupuesto

Sitio web: http://metalforming-ar.com/1-3-single-point-straight-side-press.html

Prensas de estampado DH1

Prensa mecánica de bastidor en D para estampado, punzonado, doblado, corte y troquelado de metal.

Capacidad 110 a 315 toneladas
Carreras por minuto 20 a 90 carreras por minuto
Longitud de carrera 80 a 250mm
Área de deslizamiento 650×470mm a 1000×700mm

La prensa de un punto de lado recto DH1 es una prensa mecánica de alta precisión con estructura en D. Esta prensa combina precisión, eficiencia de producción y estabilidad estructural, lo que la hace ideal para las industrias automotriz, electrónica, de electrodomésticos, aeroespacial y de fabricación de accesorios de metal o hardware.

Con una capacidad de 110T a 315T y velocidades de carrera de entre 20 y 90 SPM, la prensa de un punto de lado recto es compatible con entornos de producción exigentes. Fabricada según los estándares de precisión JIS grado 1 de Japón, garantiza un rendimiento constante y preciso durante operaciones a largo plazo.

Aplicaciones

Herramientas: ranuras para llaves, alicates, puntas de destornillador, cabezas de martillo
Utensilios de cocina: tapas de ollas, cuchillos, bandejas para hornear
Electrodomésticos: carcasas de lavadoras, paneles de puertas de refrigeradores, paneles de hornos microondas, carcasas de aires acondicionados
Herrajes: bisagras, cerraduras, tornillos
Electrónica: marcos de teléfonos inteligentes, carcasas metálicas, soportes de placas de circuitos, piezas de LCD
Componentes automotrices y más

Características principales

Estructura en D de alta rigidez para una deformación mínima y una excelente estabilidad
Sistema de embrague y freno seco/húmedo de alto par para un funcionamiento suave y fiable
Guías de precisión de seis superficies para un estampado estable y preciso
Protección hidráulica contra sobrecargas para un uso seguro y eficiente
Sistema de cambio rápido de matrices para aumentar la productividad
Transmisión de una biela para una fuerza equilibrada y un movimiento suave
Sistema inteligente de gestión de seguridad y control

Especificaciones

Modelo	Unidad	DH1-110T		DH1-160T		DH1-200T		DH1-260T		DH1-315T
Tipo		V	H	V	H	V	H	V	H	V	H
Capacidad	T	110		160		200		260		315
Punto de tonelaje nominal	mm	6	3	6	3	6	3	7	3.5	7	3.5
Carreras por minuto	S.P.M	30-60	60-90	20-50	40-70	20-50	35-70	20-40	40-50	20-35	30-50
Longitud de la carrera	mm	180	80	200	90	200	100	250	150	250	150
Altura máxima de cierre	mm	360	410	460	510	460	510	500	550	550	600
Ajuste de la altura del troquel	mm	80		100		110		120		120
Área de deslizado	mm	650×470×80		700×550×90		850×630×90		950×700×100		1000×750×110
Espesor de la placa corredera
Área de soporte	mm	1090×600×110		1190×800×140		1400×820×160		1500×840×180		1600×900×200
Espesor de la placa de soporte
Presión de aire requerida	kg/cm²	6		6		6		6		6
Motor principal	kW.p	11×4		15×4		15×4		18.5×4		30×4
Mecanismo de ajuste de corredera		Eléctrico
Precisión	mm	JIS 6402 (Japón) Grado-1
Amortiguador del troquel		1 almohadilla/pad, 1 cilindro
Capacidad del amortiguador del troquel	ton	6.3		10		14		14		14
Longitud de carrera del amortiguador del troquel	mm	70		80		100		100		100
Área de la almohadilla del amortiguador del troquel	mm	500×350		650×420		710×480		810×480		810×480

Configuraciones estándar

Variador de velocidad
Protector hidráulico de sobrecarga
Ajuste eléctrico de la corredera
Indicador eléctrico de altura del troquel
Sistema de contrapeso de la corredera y el troquel
Detector de atascos
Toma de corriente

Interruptor de leva giratorio
Indicador del ángulo de la biela
Contador de carreras eléctrico
Conector de la fuente de aire
Dispositivo de seguridad contra sobremarcha
Caja de herramientas de mantenimiento
Manual de instrucciones

Configuraciones opcionales

Dispositivo de seguridad fotoeléctrico
Sistema automático de lubricación con grasa
Amortiguador neumático de troquel
Contador preajustado
Interruptor de pedal
Cambio rápido de troqueles (elevador, abrazadera y brazo)
Extracción/knockout de la corredera
Soportes antivibración
Alimentador (neumático, mecánico y NC)

Desbobinador
Nivelador
Manipulador
Luz del área de troquel
Pantalla táctil (contador de preajustes y total)
Sistema de control PACLDO
Sistema de control hombre-máquina
Embrague húmedo

Los diseños están sujetos a cambios sin previo aviso y se pueden personalizar según sus necesidades.

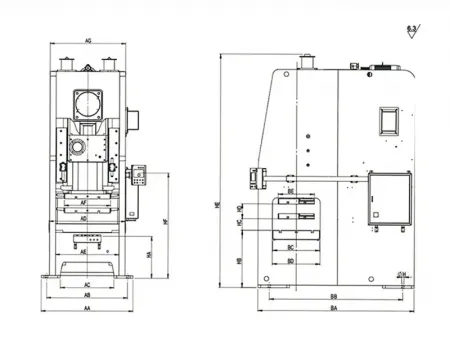

Dimensiones del contorno (mm)

Modelo	DH1-80		DH1-110		DH1-160		DH1-200		DH1-260		DH1-315
Tipo	V	H	V	H	V	H	V	H	V	H	V	H
AA	1210		1320		1520		1710		1730		1800
AB	1040		1180		1340		1430		1480		1640
AC	690		720		870		990		990		1062
AD	930		1090		1190		1400		1500		1600
AE	780		920		1000		1160		1160		1260
AF	560		650		700		850		950		1000
AG	880		1060		1160		1340		1360		1360
BA	1770		1850		2350		2600		2585		2775
BB	1540		1640		2000		2180		2215		2305
BC	550		600		880		820		820		900
BD	560		610		890		830		830		910
BE	420		470		550		630		700		750
HA	750		760		797		880		930		805
HB	830		850		920		1040		1080		1000
HC	340	380	360	410	460	510	460	510	500	550	550	600
HD	150	70	180	80	200	90	200	100	250	150	250	150
HE	2952		3205		3655		4065		4107		4316
HF	1750		1747		1895		1910		1795		1763
ØH	Ø28		Ø35		Ø35		Ø44		Ø44		Ø44

Dimensiones de la placa corredera/deslizante y de apoyo

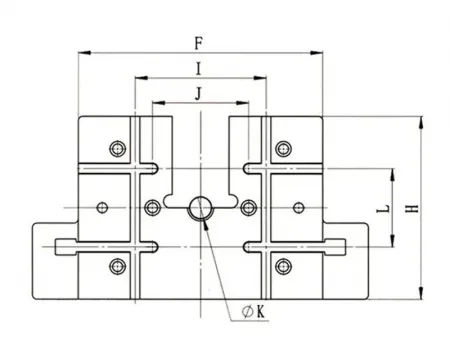

Placa corredera/deslizante

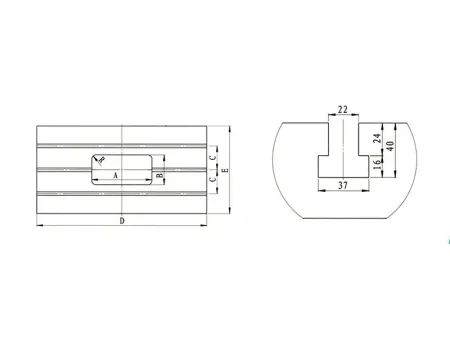

Placa de soporte

Modelo	A	B	C	D	E	F	H	I	J	K	L
DH1-80	360	180	150	930	550	560	420	300	220	Ø50	180
DH1-110	400	200	160	1090	600	650	470	300	220	Ø50	220
DH1-160	440	220	220	1190	880	700	550	300	175	Ø65	220
DH1-200	480	240	280	1400	820	850	630	420	200	Ø65	300
DH1-260	520	260	290	1500	820	950	700	420	200	Ø65	300
DH1-315	520	260	290	1600	900	1000	750	420	200	Ø65	300

Tags:
fabricante de prensa mecánica
prensa de estampación
prensa de estampado metálico
estampación metálica
prensa hidráulica

Descargar

Nuestro folleto de productos

La prensa de un punto de lado recto aporta estabilidad, precisión y fiabilidad a su línea de producción. Contáctenos para descubrir cómo esta prensa puede satisfacer sus necesidades de estampado y apoyar su proceso de fabricación.
