Solicite un presupuesto

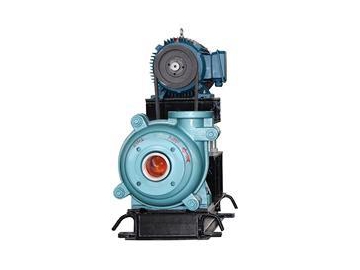

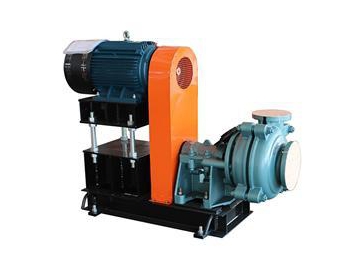

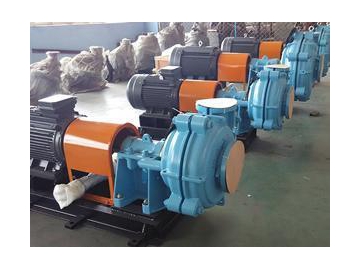

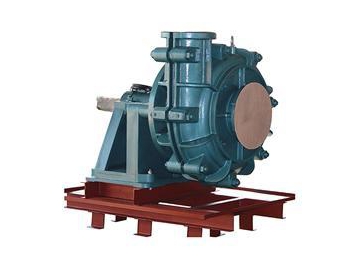

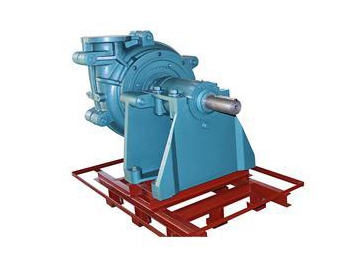

Las bombas de lodo para trabajo pesado serie ZA(R) son del tipo de bomba centrífuga horizontal de una sola etapa, succión simple, voladizo y doble carcasa. Pueden transportar lodos abrasivos y de alta concentración, por eso se usan extensamente en la minería, la industria del carbón, la producción de materiales de construcción y otras aplicaciones. Además, esta serie de bombas puede operar bajo diversas condiciones, siendo una excelente opción para el transporte de lodos de molienda de las minas y los relaves mineros.

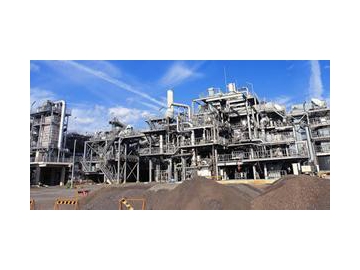

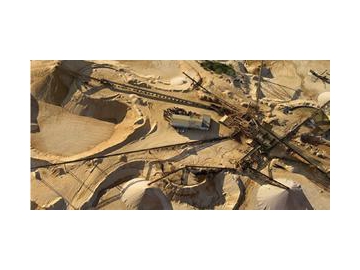

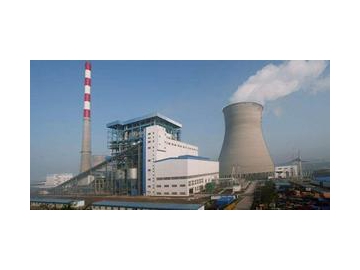

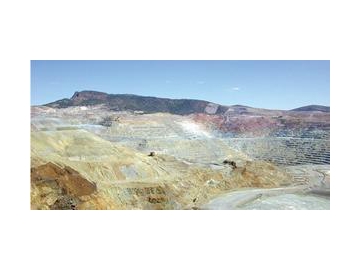

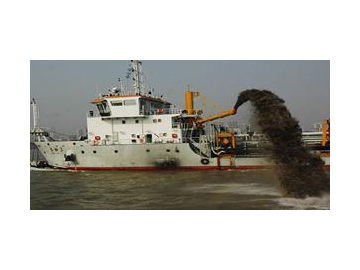

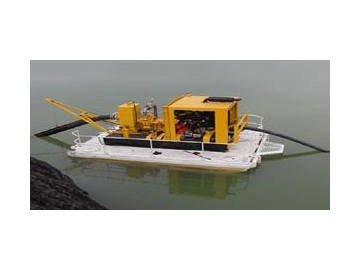

Aplicación
Parámetros
Calibre (pulgadas) 1"--18"
Flujo máximo 5400m³/h
Elevación máxima 68m
Velocidad de rotacion 200-3800r/min
Potencia 15-1200kw

Para más detalles, puedes consultar la tabla de rendimiento del agua en la parte inferior.

Tabla de rendimiento del agua de las bombas ZA(R)
Modelo KW Potencia máxima Material Rendimiento del agua
Revestimiento del cojinete Impulsor Flujo Q Elevación H Velocidad de rotacion n Eficiencia Margen NPSH
(m³/h) (l/s) (m) (r/min) η% (m)
1.5/1B-ZA 15 M M 12.6-28.8 3.5-8 6-68 1200-3800 40 2-4
RU RU 10.8-25.2 3-7 7-52 1400-3400 35 2-4
2/1.5B-ZA 15 M M 32.4-72 9-20 6-58 1200-3200 45 3.5-8
RU RU 25.2-54 7-15 5.5-41 1000-2600 50 2.5-5
3/2C-ZA 30 M M 39.6-89.4 11-24 12-64 1300-2700 55 4-6
RU RU 36-75.6 10-21 13-39 1300-2100 55 2-4
4/3C-ZA 30 M M 86.4-198 24-55 9-52 1000-2200 71 4-6
4/3D-ZA 60
4/3C-ZA 30 RU RU 79.2-180 22-50 5-34.5 800-1800 59 3-5
4/3D-ZA 60
6/4D-ZA 60 M M 162-360 45-100 12-56 800-1800 65 3-5
6/4E-ZA 120
6/4D-ZA 60 RU RU 144-324 40-90 12-45 800-1350 65 5-8
6/4E-ZA 120
8/6E-ZA 120 M M 360-828 100-230 10-61 500-1140 72 2-9
8/6R-ZA 300
8/6E-ZA 120 RU RU 32-720 90-200 7-49 400-1000 65 5-10
8/6R-ZA 300
10/8ST-ZA 560 M M 612-1368 170-380 11-61 400-850 71 4-10
RU RU 540-1188 150-330 12-50 400-750 75 4-12
12/10ST-ZA 560 M M 936-1980 260-550 7-68 300-800 82 6
RU RU 720-1620 200-450 7-45 300-650 80 2.5-7.5
14/12ST-ZA 560 M M 1260-2772 350-770 13-63 300-600 77 3-10
RU RU 1152-2520 320-700 13-44 300-500 79 3-8
16/14TU-ZA 1200 M M 1368-3060 380-850 11-63 250-550 79 4-10
RU RU 1260-2880 350-800 12-42.5 250-450 80 4-8
20/18TU-ZA 1200 M M 2520-5400 700-1500 13-57 200-400 85 5-10
RU RU 1800-4680 500-1300 13-44 200-350 80 2-7

Características estructurales
1. El gran diámetro y el voladizo corto aseguran la rigidez del eje, por eso las bombas pueden aplicarse en condiciones difíciles y que requieren de una alta potencia de bombeo.

2. La camisa del eje de acero inoxidable endurecido y el eje se ven favorecidos por el espacio de acople, y en ambos extremos se montan juntas tóricas para proteger al eje del desgaste y del óxido.

3. Las cubiertas delanteras y traseras del impulsor tienen paletas auxiliares para reducir el reflujo y la presión de sellado. Además el rodete utiliza una corredera amplia, cuchillas cóncavas y otros métodos para mejorar la capacidad de transporte y antiabrasión para prolongar la vida útil.

4. El cuerpo y la cubierta de la bomba se fabrican con hierro dúctil reforzado con nervaduras para asegurar su capacidad de resistencia a las altas presiones.

5. Las piezas de paso de flujo están hechas con aleaciones de alto contenido de cromo o caucho de diferente rendimiento, lo que las hace resistentes al desgaste, la corrosión, el impacto y la erosión. Las piezas metálicas y las piezas de caucho de paso de flujo se pueden intercambiar o combinar para adaptarse a las diferentes condiciones de trabajo.

6. En cuanto al sello del eje, suministramos el empaque de sellado, la junta del rodete auxiliar, el sello mecánico y otros tipos de sello para cumplir con las necesidades de sellado bajo diferentes condiciones.

7. La posición de salida de la bomba se puede hacer en ocho ángulos diferentes (con un intervalo de 45 °) según los diferentes requerimientos de instalación.

8. Los cojinetes se pueden lubricar con aceite o grasa. El aceite de lubricación puede reducir efectivamente la temperatura de operación, para así evitar los problemas causados por el exceso de temperatura de los cojinetes. Por su parte, la grasa de lubricación favorece la operación fiable, la instalación, la puesta en marcha y el mantenimiento.

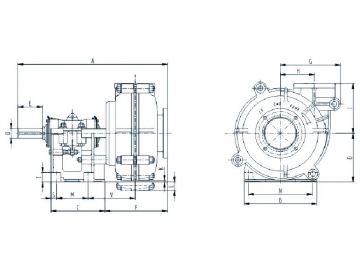

Esbozo del diseño
Dimensiones del esbozo
Modelo de la bomba A B C D U E F G H J K L M N s T V Brida de succión Brida de descarga Agujero de anclaje Peso(Kg)
O.D I.D P.C.D HOLES O.D I.D P.C.D HOLES Metal Caucho
1.5/1B-ZA 583 295 248 197 28 79 206 181 98 171 46 - 143 254 24 38 181 152 38 114 4-Ф16 165 25 127 4-Ф16 4-φ14 91 77
2/1.5B-ZA 592 295 248 197 28 79 217 205 114 184 33 - 143 254 24 38 184 184 51 146 4-Ф19 165 38 127 4-Ф19 4-φ14 104 118
3/2C-ZA 768 406 311 254 42 121 281 238 138 210 71 - 175 356 32 48 233 216 76 178 4-Ф19 184 51 146 4-Ф19 4-φ19 191 154
4/3C-ZA 843 406 311 254 42 121 354 292 149 262 24 - 175 356 32 48 270 279 102 235 4-Ф22 229 76 191 4-Ф22 4-φ19 263 236
4/3D-ZA 943 492 364 330 65 164 353 292 149 262 100 - 213 432 38 64 279 279 102 235 4-Ф22 229 76 191 4-Ф22 4-φ22 363 290
6/4D-ZA 1021 492 364 330 65 164 421 406 229 338 11 - 213 432 38 64 318 337 152 292 4-Ф22 279 102 235 4-Ф22 4-φ22 626 454
6/4E-ZA 1178 622 448 457 80 222 433 406 229 338 138 - 257 546 54 76 351 337 152 292 4-Ф22 279 102 235 4-Ф22 4-φ29 728 635
8/6E-ZA 1302 622 448 457 80 222 557 551 318 460 - 62 257 546 54 76 402 406 203 356 8-Ф21 368 152 324 8-Ф21 4-φ29 1473 982
8/6R-ZA 1360 680 590 350 85 215 554 551 318 460 - 170 490 560 50 70 312 406 203 356 8-Ф22 368 152 324 8-Ф22 4-φ28 1655 1164
10/8ST-ZA 1748 1150 780 650 120 280 692 673 419 635 27 - 620 900 80 125 439 502 254 445 8-Ф29 432 203 375 8-Ф29 4-φ48 3750 3130
12/10ST-ZA 1816 1150 650 120 280 762 755 464 674 - 65 620 900 80 125 461 527 305 470 12-Ф25 12-Ф25 527 254 470 12-Ф25 4-φ48 4318 3357
14/12ST-ZA 1873 1150 650 120 280 812 937 629 832 - 224 620 900 80 125 486 584 365 521 12-Ф25 12-Ф25 552 305 495 12-Ф25 4-φ48 6409 4672
16/14TU-ZA 2320 1460 900 150 350 953 1048 660 889 - 84 860 1200 95 150 597 705 406 641 12-Ф35 12-Ф35 673 356 610 12-Ф29 4-φ79 10000 7867
20/18TU-ZA 2467 1460 1050 900 150 350 1100 1414 940 1230 - 417 860 1200 95 150 615 900 508 800 12-Ф42 900 460 800 12-Ф42 4-φ79 17840 12750

Todas las dimensiones son dadas en milímetros (mm)
