Introducción general

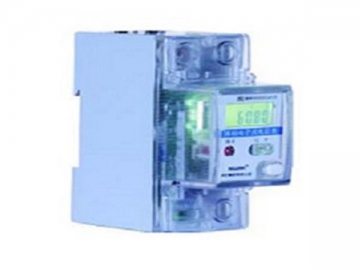

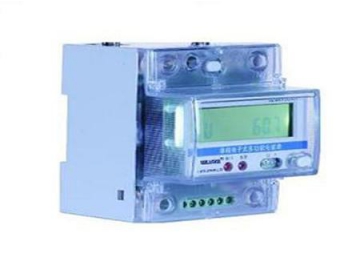

El monitor de energía sobre riel DTSD342-5D/5Z/5N (instalación de riel DIN35mm) integra la medición y la grabación, la medición de energía, la tele indicación y el telecontrol, la visualización por pantalla grande LCD y la comunicación de red, que puede medir el voltaje, la corriente, la potencia, el factor de potencia, la frecuencia y otros parámetros de la red. Asimismo, el monitor cuenta con la función de análisis de armónicos de 2 a 50 veces, cálculos de varios parámetros de la calidad de la energía eléctrica, la medición de la energía eléctrica activa y reactiva así como también la medición de requisitos y de potencia de múltiples frecuencias.

La interfaz de comunicación RS-485 está configurada con el protocolo de comunicación dual MODBUS-RTU y DL/T645. También se puede configurar la función de entrada y salida del interruptor.

El monitor es muy utilizado en automatización de subestaciones, control y sistemas de automatización industrial, sistemas de gestión de energía, monitoreo de energía residencial y otros casos.

Cumple con las siguientes normas
1. Requerimientos especiales de medidores de energía eléctrica multifunción GB/T17215.301-2007
2. Medidores de energía eléctrica activa y estática (clase 0.2S y clase 0.5S) GB/T17215.322-2008
3.Medidores de energía eléctrica reactiva y estática (clase 1 y clase 2) GB/T17215.321-2008
4. Medidores de energía eléctrica reactiva y estática (clase 2 y clase 3) GB/T17215.323-2008
5. Medidores de energía eléctrica multifuncionales DL/T 614-2007
6. Protocolo de comunicación de los medidores de energía eléctrica multifuncionales DL/T 645-2007
7. Modbus-RTU

Características principales
l. Adopta la unidad de medición y muestreo de alta precisión y la unidad de procesamiento de datos MCU de alta velocidad, para realizar diferentes tipos de mediciones a una alta precisión, como así también un rápido análisis de datos.
2. Para mostrar los contenidos más importantes se utiliza la pantalla LCD de ángulo de visión amplio.
3. La pantalla LCD está equipada con luz de fondo blanca para cumplir con los requisitos de consulta de datos en entornos oscuros.
4. Para almacenar todo tipo de datos se adopta la memoria no volátil, que los puede guardar por un largo tiempo sin que se pierdan por fallas eléctricas.
5. Mediante el chip de reloj de compensación de temperatura de alta precisión, la precisión del reloj está garantizada en el rango de temperatura de trabajo.
6. Soporta el puerto de comunicación RS-485 y el protocolo de comunicación de estándar industrial, conveniente y flexible para la construcción de la red.

Funciones principales
1. Medición de corriente y voltaje monofásico, medición de energía eléctrica activa positiva y negativa, identificación e indicación de la dirección de energía.
2. Función de medición de energía eléctrica de múltiple frecuencia de tiempo compartido opcional, por medio de la computadora superior se pueden establecer los parámetros de la frecuencia y la tabla de tiempo.
3. Con interfaz de comunicación de un canal RS485, los protocolos MODBUS-RTU y DL/T645 son opcionales.
4. Con salida de pulso de energía eléctrica activa de un canal, la entrada o salida del interruptor de dos canales es opcional.

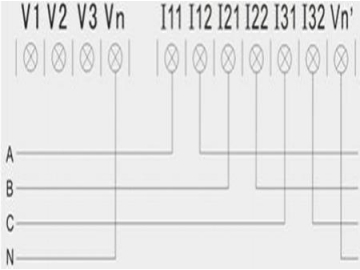

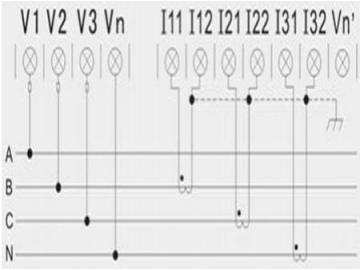

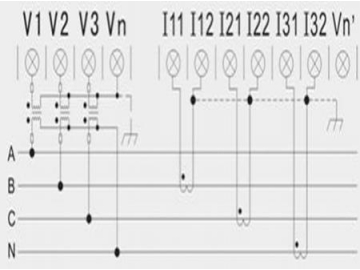

5.El circuito de corriente por debajo 100A puede tener acceso directo a nuestro monitor; el circuito de corriente por encima de 100 A necesita un transformador de corriente externo, conectando por línea secundaria.
6.Fuente de alimentación para señal de voltaje, sin necesidad de fuente de alimentación auxiliar.
7. Visualización por pantalla LCD grande, visualización de datos del ciclo.

Como un fabricante líder de monitores de energía sobre riel DIN, WILLFAR también produce los instrumentos de gestión de datos de contador y de gestión de energía, como registrador de datos de energía eléctrica, concentrador de datos, colector de datos y monitor de energía. Para servir mejor a la vida cotidiana, WILLFAR también proporciona las soluciones personalizadas de gestión de datos de medidor y de gestión de eficiencia energética según las necesidades de los clientes.
