Separador de agua ciclónico - Serie SQS
El separador ciclónico de agua es un componente clave en los sistemas de aire comprimido, diseñado para eliminar hasta el 99% del agua líquida presente en el flujo de aire antes de que este entre al sistema de filtración y secado. Al actuar como una primera línea de defensa, mejora significativamente la eficiencia y el rendimiento de los equipos de purificación posteriores, como filtros y secadores.
Gracias a su diseño versátil, el separador puede instalarse en distintas ubicaciones dentro del sistema: después del compresor, antes del posenfriador o tras el tanque receptor, adaptándose fácilmente a diferentes configuraciones. Esta flexibilidad permite optimizar la eliminación de humedad en cada etapa, prolongando la vida útil del sistema y reduciendo el riesgo de fallos por corrosión o acumulación de agua.Robusto, eficiente y de bajo mantenimiento, el separador ciclónico de Tianer es la solución ideal para garantizar un aire comprimido más limpio y proteger su inversión desde el primer punto del proceso.
"*" representa el grado de filtración
- Filtración de grado C: sólido 3μm, contenido de aceite 3ppm
- Filtración de grado T: sólido 1μm, contenido de aceite 1ppm
- Filtración de grado A: sólido 0.01μm, contenido de aceite 0.01ppm
- Filtración de grado X: sólido 0.01μm, contenido de aceite 0.003ppm
- Filtración de grado H (carbón activado): sólido 0.01μm, contenido de aceite 0.001ppm
- Eliminación de polvo de alta eficiencia de grado F: 0.1μm
- Eliminación de polvo de súper alta eficiencia de grado FF: 0.01μm
- Material: Acero al carbono
- Medio de trabajo: Aire comprimido
- Temperatura de trabajo: ≤80℃
- Presión de trabajo: 2.0-8.0MPa
- Precisión de filtración: 3-0.01μm

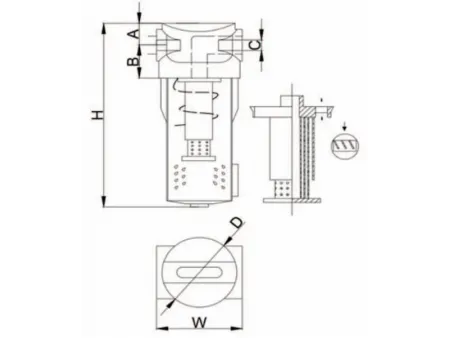

| Modelo de filtro | Caudal de aire (m³/min) | Tamaño de la conexión | Al (mm) | An (mm) | A (mm) | B (mm) |
| | 0.6-2 | 3/4″ | 235 | 95 | 32 | 51 |
| | 3.0-5.0 | 1″ | 276 | 95 | 32 | 51 |
| | 6.0-8.0 | 1-1/2″ | 302 | 125 | 38 | 65 |
| | 9.0-15.0 | 1-1/2″ | 420 | 125 | 38 | 65 |
| | 16.0-30.0 | 2″ | 545 | 170 | 46 | 82 |
| | 30-40 | 2-1/2″ | 640 | 205 | 60 | 100 |
| | 40-50 | 3″ | 792 | 205 | 60 | 100 |

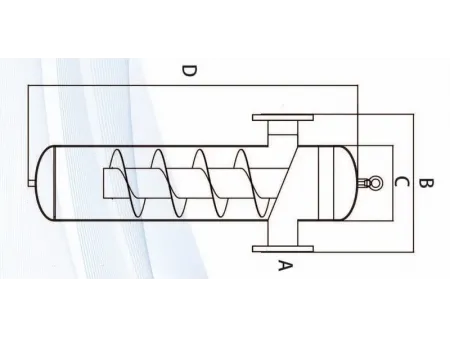

| Modelo de filtro | Caudal de aire (m³/min) | Tamaño de conexión A | Diámetro del cañón B (mm) | Ancho W (mm) | Longitud H (mm) |
| | 30-40 | DN80 | 219 | 465 | 1010 |
| | 40-60 | DN100 | 219 | 465 | 1160 |
| | 60-80 | DN125 | 273 | 500 | 1195 |
| | 80-100 | DN150 | 325 | 565 | 1290 |
| | 100-180 | DN200 | 426 | 726 | 1533 |
| | 180-260 | DN250 | 500 | 860 | 1469 |
| | 260-350 | DN300 | 650 | 950 | 1728 |
