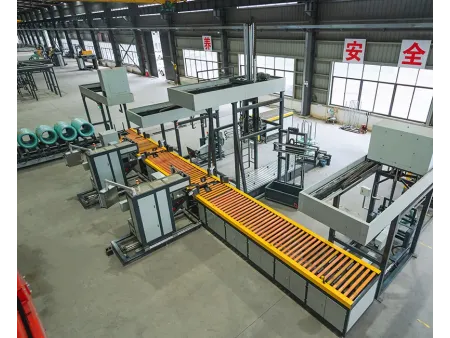

Línea automática de trefilado y embalaje de alambre

Solicite un presupuesto

Nosotros: http://coilpackaging-ar.com/3-2-automatic-wire-drawing-packaging-line.html

SA-6XBZ-200

Sistema integrado que une una bobinadora de bloque muerto con una envolvedora de bobinas, diseñado para realizar trefilado, bobinado, flejado, envoltura, pesaje y etiquetado de bobinas de alambre de manera eficiente y automática.

Velocidad de embalaje 65 seg/pza
Diámetro interno de la bobina 450 mm (± 20 mm)
Diámetro externo de la bobina 800 mm (± 20 mm)
Longitud de la bobina 250-500mm

Este sistema integrado para el empaquetado de bobinas combina trefiladoras de bloque muerto con una unidad automática de envoltura, brindando una solución totalmente automatizada para el procesamiento eficiente de bobinas de alambre. Puede alimentarse manualmente o mediante sistemas automáticos como AGV, montacargas o grúas puente, y su función de trefilado se adapta a la capacidad y necesidades específicas de producción.

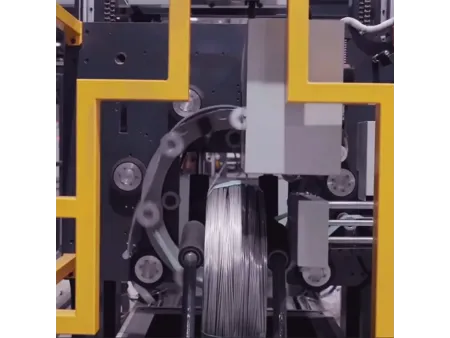

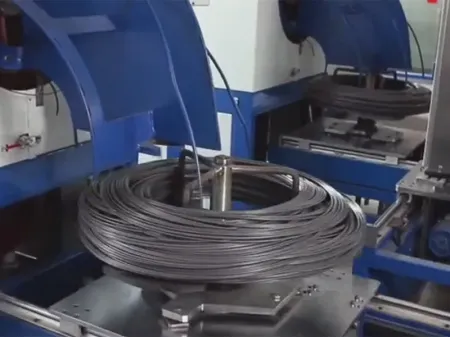

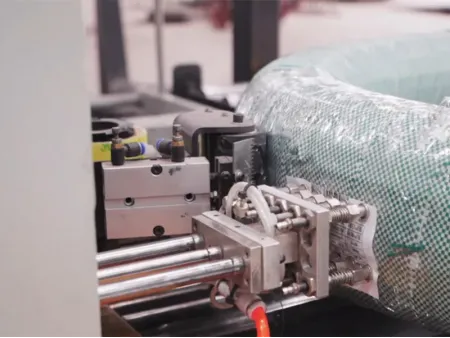

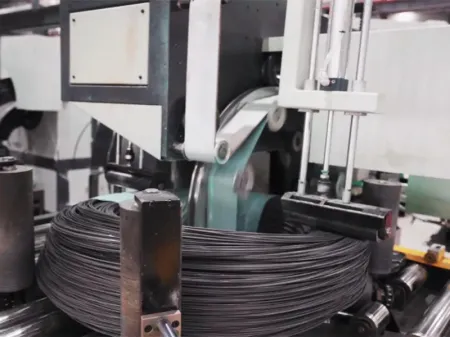

Cuando el alambre alcanza el peso definido, el sistema corta automáticamente, realiza el flejado con flejes de PP o PET y traslada las bobinas a la estación de envoltura. Allí se envuelven pasando el film por el ojo de la bobina, usando cinta tejida, film de PE o papel kraft según su preferencia, después pasan al pesaje, la impresión y aplicación automatizada de etiquetas.

Toda la información de las etiquetas se sincroniza en tiempo real con su sistema ERP o MES, facilitando el intercambio eficiente de datos, el seguimiento completo y la generación precisa de informes. Este proceso integral asegura velocidad, uniformidad y reduce la necesidad de intervención manual.

Bobinas transformadoras: de la exposición a la protección

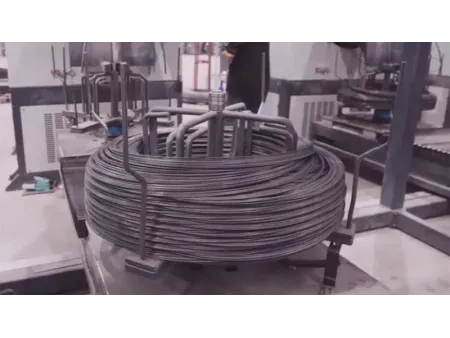

Antes del embalaje

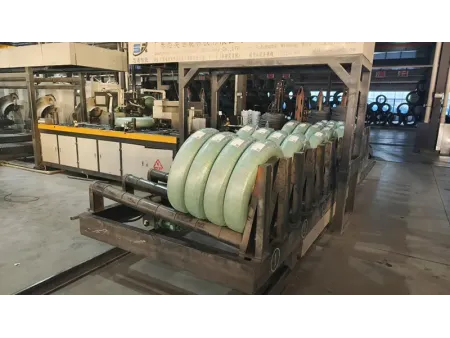

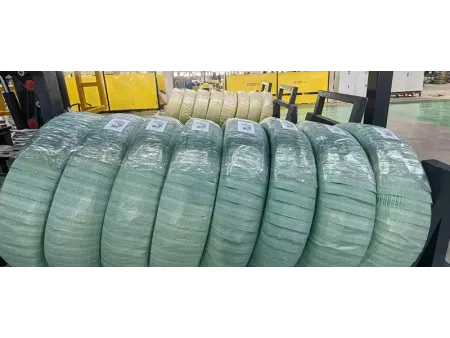

Después del embalaje

Especificaciones

Tipo: Máquina envolvedora horizontal de bobinas con transportador de rodillos
Dimensiones (L×A×A): 14×9×5 m
Diámetro interno de la bobina: 450 mm ± 20 mm (el diseño se adapta completamente a las dimensiones específicas de los productos que el cliente necesita procesar)
Diámetro externo de la bobina: 750 mm ± 20 mm (el diseño se adapta completamente a las dimensiones específicas de los productos que el cliente necesita procesar)
Longitud de la bobina: 300 mm
Peso: 100-250 kg
Velocidad de embalaje: 1 min/pza
Voltaje: CA 380V 50Hz
Potencia total: ≤145kW

Presión de aire: ≥0.6MPa
Materiales de embalaje:
Film de embalaje/ film antioxidante:
Ancho: 60-90 mm
Diámetro interno del núcleo: 50 mm
Diámetro externo: 100-150 mm
Cinta tejida/cinta de papel compuesto/cinta de papel crepé:
Ancho: 60-90 mm
Diámetro interno del núcleo: 55 mm
Diámetro externo: 100-150 mm
