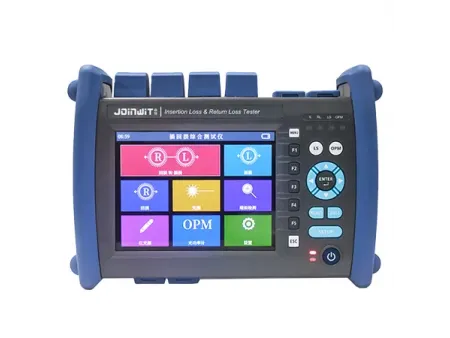

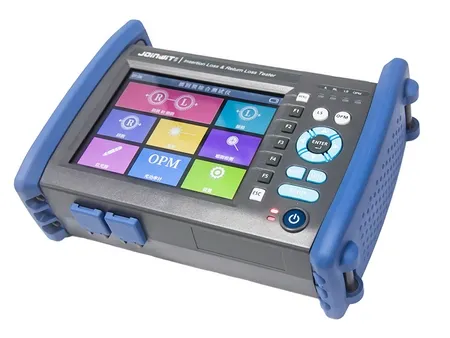

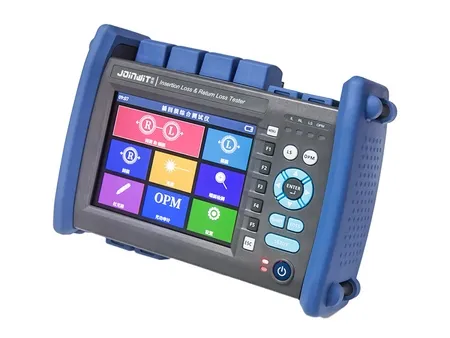

Probador integrado de pérdida de inserción y retorno
Solicite un presupuesto
JW3503
Este instrumento multifuncional reúne una fuente de luz estabilizada, un medidor de potencia de alta precisión, pruebas de pérdida de inserción y retorno, un localizador visual de fallas y un módulo de inspección de extremos en un solo dispositivo compacto. Es ideal para evaluar pérdidas de inserción y retorno en cables de fibra óptica, componentes ópticos pasivos y sistemas de comunicación. Diseñado para aplicaciones en producción, investigación y mantenimiento, este equipo es una herramienta indispensable para fabricantes, investigadores y operadores de redes. Su pantalla táctil portátil de 5.6 pulgadas proporciona una experiencia intuitiva y eficiente, lo que lo hace igualmente apto para trabajos de laboratorio y operaciones en campo.
Características
- Admite múltiples modos de medición, incluidas funciones de pérdida de inserción, pérdida de retorno, fuente de luz y medidor de potencia.
- Capaz de realizar pruebas y visualización automáticas de longitudes de onda múltiples.
- Equipado con una pantalla táctil LCD portátil de 5.6 pulgadas para una operación intuitiva.
- Umbrales personalizables con avisos de alarma para realizar pruebas flexibles y eficientes.
- Módulo de inspección de extremos conectado por USB opcional para un análisis detallado de los conectores.
Especificaciones
| Prueba de pérdida de retorno óptico | |
| Longitud de onda | 1310/1550nm (±10nm) (opcional) |
| Potencia de salida | ≥-3dBm |
| Ancho de espectro (FWHM) | ≤5nm |
| Tipo de conector óptico | FC/APC |
| Frecuencia | CW/270Hz/1kHz/2kHz |
| Estabilidad de potencia | ≤±0.05dB (15min@25℃) |
| Rango de medición | 0 a 75dB |
| Resolución de pantalla | 0.1dB |
| Precisión de medición | ±0.5dB |
| Prueba de pérdida de inserción óptica | |
| Tipo de detector | InGaAs |
| Rango de longitud de onda | 800 a 1700nm |
| Longitud de onda de calibración | 850/1300/1270/1310/1490/1550/1577/1625nm |
| Rango de medición | 10 a -70dBm |
| Linealidad | ±0.15dB ( 10 a -60dBm) |

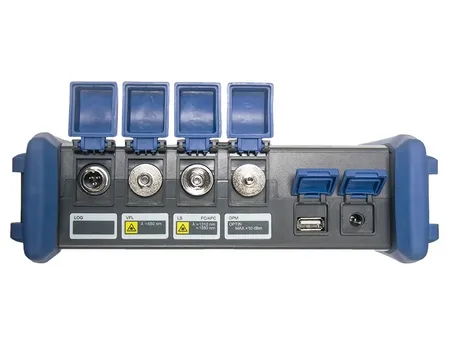

| Tipo de conector óptico | FC/SC/ST/LC, 2.5mm/1.25mm |
| Unidad de medición | dBm/dB/xW |
| Resolución | 0.01dB |
| Almacenamiento de registros | Sí |
| Localizador visual de fallos (VFL) | |
| Longitud de onda | 650nm |
| Potencia de salida | 10mW |
| General | |
| Pantalla | Pantalla TFT a color de 5.6 pulgadas |
| Fuente de alimentación | Batería de litio 7.4V5200mAh / adaptador de fuente de alimentación 12-19V2A |
| Apagado automático | Tiempo definido por el usuario |
| Indicación de batería baja | Indicador intermitente |
| Interfaz de comunicación | Puerto de red/Micro USB |
| Temperatura de funcionamiento | 10 a 60℃ |
| Temperatura de almacenamiento | -25 a 70℃ |
| Dimensiones | 260×155×73mm |
