Motor de pistones axiales de desplazamiento fijo para circuito cerrado
Solicite un presupuesto
Este motor de desplazamiento fijo está diseñado para ofrecer una entrega continua de potencia y un control eficiente en sistemas hidráulicos de circuito cerrado. Su rendimiento fiable, incluso bajo condiciones de trabajo exigentes, asegura que la maquinaria opere con precisión, estabilidad y sin interrupciones.
- Desplazamiento: 55-250 cm³/rev
- Presión nominal: 400 bar
- Presión máxima admisible: 450 bar
Datos técnicos
| Tamaño | ||||||||
| Desplazamiento geométrico | Vgmáx | cm³/rev | 54.8 | 80 | 107 | 160 | 250 | |
| Vgmín | cm³/rev | 0 | 0 | 0 | 0 | 0 | ||
| Vgx | cm³/rev | 35 | 51 | 68 | 61 | 188 | ||
| Velocidad de rotación máx. (respetando el flujo de entrada máximo admisible) | a Vgmáx | nnom | rpm | 4450 | 3900 | 3550 | 3100 | 2700 |
| a Vg < Vgx | nmáx | rpm | 7000 | 6150 | 5600 | 4900 | 3600 | |
| a Vg0 | nmáx | rpm | 8350 | 7350 | 6300 | 5500 | 3600 | |
| Flujo de entrada | a nnom y Vg | qv | L/min | 244 | 312 | 380 | 496 | 675 |
| Par a Vgmáx | Δp=400 bar | T | Nm | 349 | 509 | 681 | 1019 | - |
| Δp=350 bar | T | Nm | 305 | 446 | 596 | 891 | 1391 | |
| Rigidez de rotación | Vgmáx a Vg/2 | Cmín | kNm/rad | 10 | 16 | 21 | 35 | 60 |
| Vg/2 a 0 | Cmín | kNm/rad | 32 | 48 | 65 | 105 | 181 | |
| Momento de inercia del grupo rotativo | JGR | kgm² | 0 0042 | 0 008 | 0.0127 | 00253 | 0.061 | |
| Aceleración angular máx. | α | rad/s² | 31500 | 24000 | 19000 | 11000 | 10000 | |
| Volumen de la carcasa | V | L | 0.75 | 1.2 | 1.5 | 2.4 | 3.0 | |
| Peso (aprox.) | Placa de distribución 02. 37.38 | m | kg | 26 | 34 | 47 | 64 | 90 |
| Placa de distribución 22 | m | kg | 35 | 43 | 53 | 72 | - |
Características
- Diseño compacto que ahorra espacio Gracias a su brida central, este motor se integra fácilmente en cajas de engranajes hidráulicas, aprovechando al máximo el espacio disponible.
- Instalación rápida y sin complicaciones No requiere ajustes al colocarse, simplemente encájelo en la caja hidráulica y estará listo para funcionar.
- Unidad de accionamiento premontada Pensado para maquinaria de construcción y trabajo pesado, acelera el montaje y mejora el rendimiento general del equipo.
- Control de caudal variable Permite ajustar suavemente el desplazamiento desde el máximo hasta cero, lo que brinda un control hidráulico preciso en todo momento.
- Amplio rango de funcionamiento Ya sea que necesite alta velocidad o un par elevado, este motor se adapta fácilmente a las condiciones específicas de su aplicación.
- Regulación de velocidad según el caudal La velocidad se ajusta automáticamente según el flujo de la bomba y el desplazamiento, optimizando el rendimiento bajo distintas cargas.
- Par optimizado según requerimiento A mayor presión y desplazamiento, mayor es el par generado, esto significa más fuerza y una mayor durabilidad del sistema.
Aplicaciones

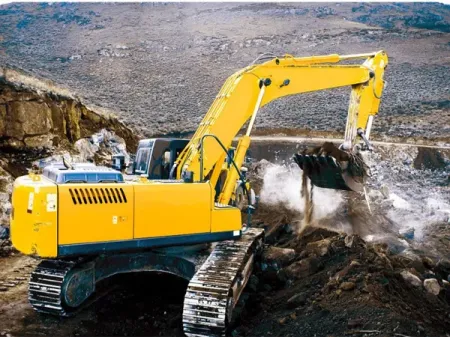

Maquinaria de construcción

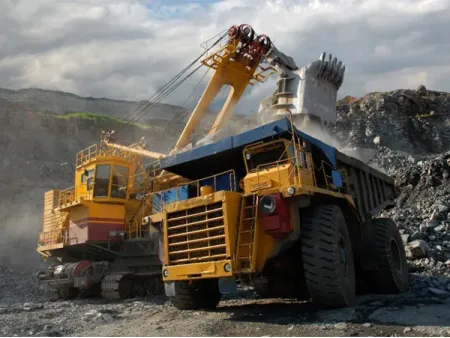

Equipos de minería y canteras
Este motor de pistones axiales está diseñado para brindar eficiencia, precisión y durabilidad a su sistema hidráulico. No dude en contactarnos para brindarle información más detallada.
