Motor de pistones axiales de desplazamiento fijo para circuito cerrado

Solicite un presupuesto

Sitio web: http://hydraulicsystem-ar.com/1-2-1-fixed-displacement-motor.html

Si necesita un motor hidráulico rápido, compacto y confiable para su sistema de circuito cerrado, el modelo HL-A2FE es una excelente opción. Ofrece un rendimiento eficiente en aplicaciones de bajo par y destaca por su funcionamiento fluido incluso en espacios reducidos.

Desplazamiento: 23-125 cm³/rev
Presión nominal: 400 bar
Presión máxima admisible: 450 bar

Datos técnicos

Tamaño

Desplazamiento
(cm³/rev)

Velocidad máx. (rpm)

n_máx

N_{máx interm.}

Flujo máx.
(L/min)

Par (Nm)
Δp=400 bar

Detalles

22.9

6300

6900

144

Desplazamiento		V_g	cm³/rev	22.9
Velocidad de rotación máx.		n_máx	rpm	6300
Velocidad de rotación máx.		N_{máx interm.}	rpm	6900
Flujo máx.		q_{v máx}	L/min	144
Par constante		T_k	Nm/bar	0.36
Par	Δp=400 bar	T	Nm	144
Rigidez de rotación			Nm/0	230
Momento de inercia del eje de transmisión		J	kgm²	0.0012
Volumen de la carcasa			L	0.2
Peso (aprox.)		m	kg	10.5

28.1

6300

6900

176

178

Desplazamiento		V_g	cm³/rev	28.1
Velocidad de rotación máx.		n_máx	rpm	6300
Velocidad de rotación máx.		N_{máx interm.}	rpm	6900
Flujo máx.		q_{v máx}	L/min	176
Par constante		T_k	Nm/bar	0.445
Par	Δp=400 bar	T	Nm	178
Rigidez de rotación			Nm/0	230
Momento de inercia del eje de transmisión		J	kgm²	0.0012
Volumen de la carcasa			L	0.2
Peso (aprox.)		m	kg	10.5

6300

6900

201

204

Desplazamiento		V_g	cm³/rev	32
Velocidad de rotación máx.		n_máx	rpm	6300
Velocidad de rotación máx.		N_{máx interm.}	rpm	6900
Flujo máx.		q_{v máx}	L/min	201
Par constante		T_k	Nm/bar	0.509
Par	Δp=400 bar	T	Nm	204
Rigidez de rotación			Nm/0	230
Momento de inercia del eje de transmisión		J	kgm²	0.0012
Volumen de la carcasa			L	0.2
Peso (aprox.)		m	kg	10.5

45.6

5600

6200

255

290

Desplazamiento		V_g	cm³/rev	45.6
Velocidad de rotación máx.		n_máx	rpm	5600
Velocidad de rotación máx.		N_{máx interm.}	rpm	6200
Flujo máx.		q_{v máx}	L/min	255
Par constante		T_k	Nm/bar	0.725
Par	Δp=400 bar	T	Nm	290
Rigidez de rotación			Nm/0	230
Momento de inercia del eje de transmisión		J	kgm²	0.0024
Volumen de la carcasa			L	0.33
Peso (aprox.)		m	kg	15

56.1

5000

5500

280

356

Desplazamiento		V_g	cm³/rev	56.1
Velocidad de rotación máx.		n_máx	rpm	5000
Velocidad de rotación máx.		N_{máx interm.}	rpm	5500
Flujo máx.		q_{v máx}	L/min	280
Par constante		T_k	Nm/bar	0.89
Par	Δp=400 bar	T	Nm	356
Rigidez de rotación			Nm/0	440
Momento de inercia del eje de transmisión		J	kgm²	0.0042
Volumen de la carcasa			L	0.45
Peso (aprox.)		m	kg	18

5000

5500

315

400

Desplazamiento		V_g	cm³/rev	63
Velocidad de rotación máx.		n_máx	rpm	5000
Velocidad de rotación máx.		N_{máx interm.}	rpm	5500
Flujo máx.		q_{v máx}	L/min	315
Par constante		T_k	Nm/bar	1
Par	Δp=400 bar	T	Nm	400
Rigidez de rotación			Nm/0	440
Momento de inercia del eje de transmisión		J	kgm²	0.0042
Volumen de la carcasa			L	0.45
Peso (aprox.)		m	kg	19

80.4

4500

5000

360

508

Desplazamiento		V_g	cm³/rev	80.4
Velocidad de rotación máx.		n_máx	rpm	4500
Velocidad de rotación máx.		N_{máx interm.}	rpm	5000
Flujo máx.		q_{v máx}	L/min	360
Par constante		T_k	Nm/bar	1.27
Par	Δp=400 bar	T	Nm	508
Rigidez de rotación			Nm/0	670
Momento de inercia del eje de transmisión		J	kgm²	0.0072
Volumen de la carcasa			L	0.55
Peso (aprox.)		m	kg	23

4500

5000

405

572

Desplazamiento		V_g	cm³/rev	90
Velocidad de rotación máx.		n_máx	rpm	4500
Velocidad de rotación máx.		N_{máx interm.}	rpm	5000
Flujo máx.		q_{v máx}	L/min	405
Par constante		T_k	Nm/bar	1.43
Par	Δp=400 bar	T	Nm	572
Rigidez de rotación			Nm/0	670
Momento de inercia del eje de transmisión		J	kgm²	0.0072
Volumen de la carcasa			L	0.55
Peso (aprox.)		m	kg	25

107

106.7

4000

4400

427

680

Desplazamiento		V_g	cm³/rev	106.7
Velocidad de rotación máx.		n_máx	rpm	4000
Velocidad de rotación máx.		N_{máx interm.}	rpm	4400
Flujo máx.		q_{v máx}	L/min	427
Par constante		T_k	Nm/bar	1.7
Par	Δp=400 bar	T	Nm	680
Rigidez de rotación			Nm/0	880
Momento de inercia del eje de transmisión		J	kgm²	0.0116
Volumen de la carcasa			L	0.8
Peso (aprox.)		m	kg	34

125

4000

4400

500

769

Desplazamiento		V_g	cm³/rev	125
Velocidad de rotación máx.		n_máx	rpm	4000
Velocidad de rotación máx.		N_{máx interm.}	rpm	4400
Flujo máx.		q_{v máx}	L/min	500
Par constante		T_k	Nm/bar	1.99
Par	Δp=400 bar	T	Nm	769
Rigidez de rotación			Nm/0	880
Momento de inercia del eje de transmisión		J	kgm²	0.0116
Volumen de la carcasa			L	0.8
Peso (aprox.)		m	kg	36

Tamaño	Desplazamiento (cm³/rev)	Velocidad máx. (rpm)		Flujo máx.(L/min)	Torque (Nm)
Tamaño	Desplazamiento (cm³/rev)	n_máx	N_{máx interm.}	Flujo máx.(L/min)	Δp=400 bar
23	22.9	6300	6900	144	144
28	28.1	6300	6900	176	178
32	32	6300	6900	201	204
45	45.6	5600	6200	255	290
56	56.1	5000	5500	280	356
63	63	5000	5500	315	400
80	80.4	4500	5000	360	508
90	90	4500	5000	405	572
107	106.7	4000	4400	427	680
125	125	4000	4400	500	769

Características

Diseño compacto y ahorra espacio La brida del motor está ubicada en el centro de la carcasa, permitiendo encajar completamente en la caja de engranajes mecánica, logrando una configuración optimizada y eficiente.
Instalación sencilla No hay que preocuparse por las tolerancias de instalación, este motor se integra fácilmente en su sistema.
Ensamblaje rápido y sencillo Solo necesita colocarse en la caja de engranajes mecánica, ahorrando tiempo y esfuerzo durante la instalación.

Tags:
Soluciones hidráulicas industriales
Válvulas hidráulicas
Sistema hidráulico
Válvula de alivio
Válvula de retención
Válvula basculante
Motor de pistones axiales
Válvula direccional
Accesorios hidráulicos
Componentes hidráulicos
Fabricante chino de válvulas hidráulicas

Aplicaciones

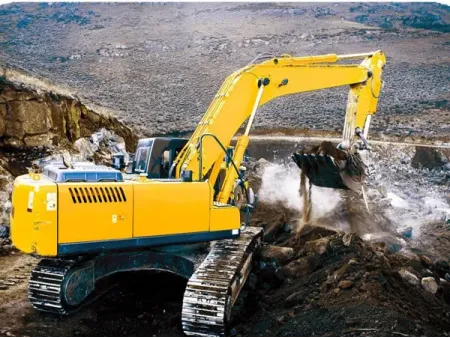

Maquinaria de construcción

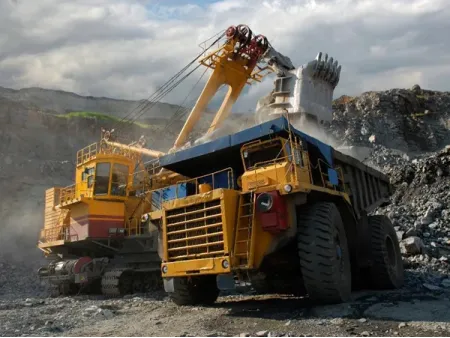

Equipos de minería y canteras

Este motor de pistones axiales combina excelente rendimiento, control preciso y una integración sencilla en su sistema hidráulico. No dude en contactarnos para recibir asesoría personalizada y encontrar la solución más adecuada para su operación.
