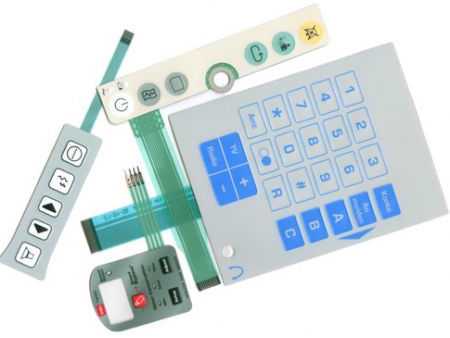

Los interruptores de membrana, también llamados teclados de membrana, son una estructura de sellado integrada que se encuentran en circuitos impresos multi-capas. Los interruptores de membrana combinan un interruptor de teclado, panel y un interfaz de indicación de gráficos. Se trata de un componente electrónico innovador que integra tecnologías mecánicas, fotográficas, y electricas que son parte esencial de la estructura de una amplia gama de productos eléctricos. Los interruptores o teclados de membranas pueden reemplazar componentes de teclados regulares y ofrecen una mayor fiabilidad y estabilidad.

  • Características de los Interruptores de Membrana fabricados por Tayang
    • Impermeables, a prueba de polvo, aceie, resistente a gases corrosivos, etc. Son estables y fiables, de tamaño compacto, livianos, larga vida útil y de fácil instalación.
    • Nuestros interruptores de membrana son circuitos flexibles sobre un sustrato PET, que luego son adheridos y ensamblados sobre botones de caucho de silicona con o sin teclas según requerimientos del cliente.
    • El circuito del interruptor y el método de conexión de la máquina se realiza mediante acoplamiento fácil y conveniente.
    Más
  • Proceso de producción
      • Corte
      • Impresión
      • Curado
      • Perforado
      • Punzondado
      • Ensamblaje
      • Secado
      • Inspección óptica automátizada AOI
      • Prueba funcional
      • Embalaje

      Se usan impresoras para la producción de interruptores de membranas con una precisión de /-0.1mm para serigrafiado y para garantizar mayor estabilidad de posicionamiento durante todo el proceso.

      Entre nuestros equipos tenemos un tunel de secado por infrarrojos y un horno de circulación de aire caliente de la marca taiwanesa Shengqi. La temperatura puede configurarse dentro de /-5° y el cambio de productos procesados es controlado en 0.05mm.

      Nuestra línea de ensamblaje y dispositivos de inspección óptica automatizada AOI son desarrollados de manera independiente, garantizando la precisión de adhesión de 100 teclas esté dentro de 0.2mm.

      El mercado de estos productos requiere que estos sean de tamaño compacto debido al espacio limitado del teclado además que el área de diseño del circuito es restringido.

    Más
Requerimientos de los interruptores de membrana
  • Requerimientos de imoresión: ancho de línea ≤0.2mm, espaciado= 0.2mm;
  • Requerimientos de pruebas: resistencia a bucles<250Ω;
  • Membrane switch connector requirement: pinch ≤0.2mm. Bending test pass≥10 times.
  • Prueba de dureza de los circuitos: ≥2H.
  • Prueba de fuerza adhesiva de los circuitos:  no se pelan incluso si se usa cinta adhesiva 3M600.
  • Entorno de pruebas: resistencia a altas temperaturas, resistencia a la humedad 70°*95%RH*96hrs, bajas temperaturas -40℃*96hrs, temperatura alta y baja 25℃*50%RH~0℃~-40℃*2hrs~65℃*90%RH*2hrs~-40℃5CICLOS;
  • Prueba de productos libres de plata: 65℃*90%RH*240hrs*5V DC;
  • Requerimientos de vida útil: 10 millones de operaciones por minuto.

Después de realizadas las pruebas, no deben haber ni grietas ni otro tipo de fragilidad, mientras que la resistencia debe ser menor a 300% de la resistencia original. El diseño del circuito requiere un cable con ancho de ≤0.3mm y el espacio ≤0.25mm.

Para el circuito se requieren excelentes propiedades de aislamiento. Se necesita reducir el diseño del cable tanto como sea posible para poder reducri el grosor de la membrana.
