Plegadora de Paneles de Metal

Solicite un presupuesto

Nosotros: http://accurlcnc.es/bending-center.html

La serie PBE de plegadoras representa la próxima generación de tecnología de plegadoras automatizadas y es el punto de referencia de la industria para la transición a la automatización en la fabricación de chapa metálica.
Puede reducir significativamente los costes de mano de obra a la vez que aumenta la eficacia en un 300% con respecto a las plegadoras tradicionales, con tiempos de plegado de hasta 0,3 segundos por pliegue. El uso de un control de bus de bucle cerrado y un servoaccionamiento eléctrico completa mejora enormemente la precisión.

El centro de plegado de múltiples caras no requiere cambio de matriz, tiene una carrera de trabajo corta y un avance rápido.
Se puede plegar hacia arriba y hacia abajo automáticamente al doblar, doblar arcos redondeados, ángulos muertos y ángulos cambiantes.
Se utiliza un sistema de control operativo altamente inteligente para plegar con eficacia diferentes piezas de trabajo.

Especificaciones

Nombre		Unidad	PBE-1400	PBE-2000	PBE-2500
Longitud máxima de plegado		mm	1400	2000	2500
Anchura máxima de la chapa		mm	1500	1500	1500
Altura máxima de plegado		mm	170	170	170
Tamaño mínimo de la pieza (plegado por los cuatro lados)		mm	110x200	110x200	110x200
Tamaño mín. de la pieza (plegado por una cara)		mm	110	110	110
Radio mínimo		mm	1.2	1.2	1.2
Ángulo de plegado		°	±180	±180	±180
Velocidad máxima de plegado		s/plegado	0.5	0.5	0.5
Espesor mínimo de la chapa		mm	0.35	0.35	0.35
Espesor máx. de la chapa	SS	mm	1.0	1.0	1.0
	MS	mm	1.5	1.5	1.5
	AL	mm	2.0	2.0	2.0
Dimensiones（Lar. × An. x Al.）		mm	3100x5300x2600	3100x6050x2600	3100x6050x2600
Potencia total		KW	45	45	45
Tensión de trabajo		V	380V±10%	380V±10%	380V±10%

Características principales

2. Diversas maneras de posicionamiento

  El servomotor controla el movimiento del bloque en L de posicionamiento, que es rápido y preciso.
2. Utillaje universal

  La herramienta de plegado estándar es potente y permite un proceso de plegado hacia arriba y hacia abajo sin necesidad de girar la chapa. También puede realizar automáticamente el curvado HEM y el curvado de grandes arcos.

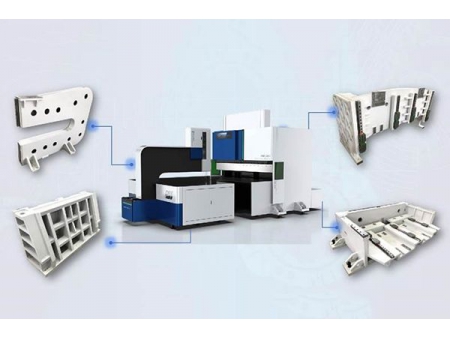

2. Marco de soldadura de placas

  Los servomotores controlan el movimiento de los bloques en L de posicionamiento, de forma rápida y precisa.

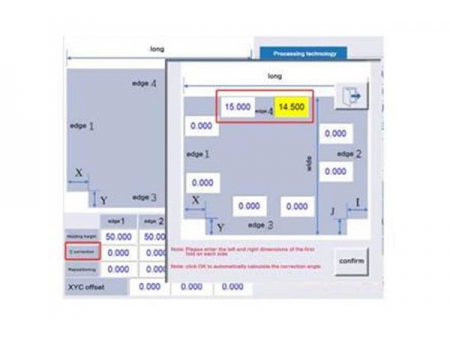

2. Corrección automática del ángulo de rotación

  La máquina cuenta con la función de corrección automática con ajuste automático del eje C/C11 para compensar los errores de rotación de la chapa.
2. Sistema de control

  Teniendo en cuenta los estrictos requerimientos de movimiento de la plegadora, el marco se ha diseñado con un arco, engrosado y ensanchado. Además, el marco ha sido sometido por un proceso de templado, recocido y envejecido dos veces para garantizar la precisión de funcionamiento a largo plazo, la estabilidad y la gran rigidez de la máquina.
2. Sistema servo

  Con un sistema servo totalmente eléctrico de bucle cerrado, el sistema admite hasta 16 ejes en paralelo, con movimientos de flexión suaves y un funcionamiento mecánico altamente coordinado, lo que permite combinar sin problemas diversos movimientos complejos. La máquina curvadora tiene una alta eficiencia de trabajo y una baja carga de trabajo de mantenimiento diario. La máquina dispone de un sistema de autolubricación. El sistema avisa automáticamente cuando el nivel de aceite está por debajo del valor especificado. Simplemente siga las instrucciones programadas para añadir grasa lubricante.
