Carrete para manguera de incendios manual
Aplicación
De instalación en muros, fijado en posición permanente o de instalación integrada en el gabinete para carrete de manguera.
Parámetros técnicos
LPCB número de certificación: Ref.1038AFa
Durante la operación DC de la boquilla estándar de aspersión cuya producción está de acuerdo a BS EN671-1, la distancia efectiva de aspersión es de 10m a 2 bar de presión. El flujo mínimo es de 41L/MIN a 6bar de presión durante las operaciones de bombeo a chorro y aspersión. EL carrete para manguera está hecho de placa de acero de 1.2mm y está equipado con una placa enderezadora que la distorsión de la misma. El cilindro del carrete para mangueras está revestido de pintura roja en polvo.
| Modelo | Tipo | Diámetro y longitud de manguera | Altura (A en mm) | Ancho (B en mm) | Profundidad(C en mm) | |
| IMHR-08-A | Manual, brazo basculante, gabinete o montada en la pared | 19mm*30m | 555 | 600-610 | 210 | |
| IMHR-07-B | Manual, brazo basculante, gabinete o montada en la pared | 25mm*30m | 600 | 570-580 | 210 | |
| IMHR-02-A | Manual, fija, montada en la pared | 19mm*30m | 720 | 555 | 230 | |
| IMHR-02-B | Manual, fija, montada en la pared | 25mm*30m | 720 | 555 | 260 | |
| IMHR-12-A | Manual, tubo basculante, gabinete o montada en la pared | 19mm*30m | 580 | 620 | 230 | |
| IMHR-14-A | Manual, tubo basculante, gabinete o montada en la pared | 25mm*30m | 600 | 640 | 250 | |
| IMHR-04-A | Manual, tubo basculante, gabinete o montada en la pared | 19mm*30m | 570 | 580 | 270 | |
| IMHR-04-B | Manual, tubo basculante, gabinete o montada en la pared | 25mm*30m | 570 | 580 | 300 |

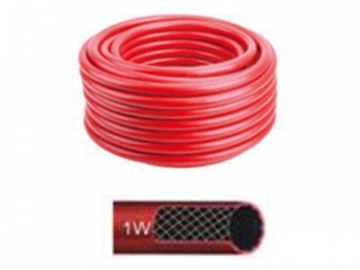

La fabricación del carrete semi rígido para manguera de incendio está de acuerdo a la norma BS EN 694:2014.
La capa exterior está revestida de un inhibidor UV para prevenir la descoloración.
| Manguera | Diám. Int. | Diám. Ext. | Max.WP | Min.BP | Adhesión |
| 19mm | 19mm | 25mm | 12Bar | 42Bar | >1.5Kn/m |
| 25mm | 25mm | 32mm | 12Bar | 42Bar | >1.5kN/m |
La boquilla puede cerrar, lanzar a chorro, rociar, tres tipos de operación.
| No de modelo | Ajuste | Diámetro | Tamaño de entrada | Índice de flujo 2bar/6bar (L/Min/ Chorro/Aspersion) | Rango de alcance a 2 bar |
| N-03-1 | Chorro/Aspersion | 6mm | 3/4" (19mm) | >24/41 | >11.2 |
| N-03-2 | Chorro/Aspersion | 8mm | 1"(25mm) | >39/68 | >11.2 |
| Modelo No. | Tamaño | Material | Presión de trabajo |
| A | Válvula de ángulo 1 1/2"-1" | Latón | >18Bar |
| B | Válvula de bola 3/4"-3/4" | Latón | >18Bar |
| C | Válvula de bloqueo 1"-1" | Latón | >18Bar |
Certificación
