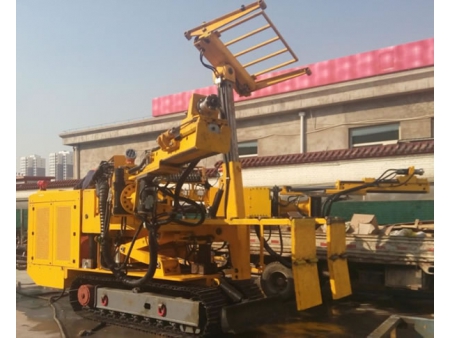

Jumbo hidráulico para empernado para minas de carbón CMM2-33
Plataforma para empernado, maquinaria de construcción, instrumento de perforación para minas
Este jumbo hidráulico para empernado para minas de carbón es usado en conjunto con otras máquinas perforadoras para trabajos de soporte en operaciones de túneles y minas. Esta maquinaria es un gran avance por sobre las técnicas de soporte y perforación de túneles actuales en minas de carbón. La plataforma para empernado puede tratar con carbón y rocas con una rigidez de f3-8 y pendientes con un gradiente de ±14°. Puede alcanzar un ancho de soporte de 3.5-5.5m y una altura de soporte de 3.5-4.5m.
Piezas principales del jumbo para empernado
Se aplica un dispositivo giratorio HYG-220/360S
Destacado por su anclaje versátil, este carril de guía presenta un ángulo de giro de ±90° en posición horizontal y ±180° en posición vertical.
La estructura de soporte temporal ofrece una buena protección al operador.
En cuanto al brazo de perforación, ofrece un ángulo de elevación de 42°, ángulo de giro de 45° y una altura de trabajo de 4.5-5.5m.
La plataforma de trabajo puede desplegar en 90°, eliminando ángulos muertos.
Para adecuarse a diferentes ambientes de trabajo, la plataforma de operación está diseñada para ascender y descender 1 metro.
Se alcanza una alta eficiencia gracias al sistema hidráulico. La cuchilla es útil para nivelación.
- Vista superior
- Vista lateral
Características técnicas
1. Este jumbo posee una estructura de diseño compacto y razonable con un alto nivel de rigidez. Un sistema de control hidráulico facilita el mantenimiento y operación subterráneos.
2. Un motor de desplazamiento hidráulico asegura un movimiento suave y rápido. Se utiliza un cilindro para equilibrar la tensión de las orugas.
3. La eficiencia de transporte se ha alcanzado debido al tamaño pequeño del dispositivo hidráulico para empernado.
4. El dispositivo de soporte frontal garantiza altamente la seguridad del trabajador minero.
5. Esta máquina de soporte presenta una alta eficiencia, con una operación fácil y segura con mantenimiento conveniente.
| Número de pluma | 2 | |
| Sección transversal | m² | 33 |
| Área de cobertura | mm | 5600×6000(±20） |
| Dimensiones generales | mm | 5700×1300×2700(±20） |
| Mín. radio de giro | mm | 2500 |
| Estabilización en trabajo | Estabilización temporal | |
| Diámetro de agujero | mm | φ27 |
| Profundidad de agujero | mm | 0-18000 |
| Varilla de perforación | mm | B19 |
| Recorrido de alimentación | mm | 1650 |
| Fuerza de almentación | kN | 10 |
| Velocidad de alimentación | mm/min | 15000 |
| Potencia instalada total | kw | 55 |
| Velocidad de desplazamiento | m/min | 24 |
| Peso | kg | 14000 |
