Jumbo Empernador Hidráulico, CMM2-5 (para Minas de Carbón)

Solicite un presupuesto

Nosotros: http://htdrillingmachines.com/2-1-hydraulic-bolting-and-drilling-jumbo.html

El jumbo de empernado hidráulico CMM2-5 tiene un diseño compacto que lo hace adecuado para trabajos de enpernado y perforación en galerías y túneles estrechos. Debido a su tamaño compacto, el equipo de perforación puede trabajar con otra maquinaria de rocas en las mismas galerías o túneles sin afectar a sus operaciones. Con una altura de sólo 2030 mm, esta perforadora jumbo puede ser utilizada en la mayoría de minas.

Ventajas

Impulsado por un motor a prueba de explosiones de 45 kW, el jumbo empernador cuenta con un sistema hidráulico sensible a la carga integrado con una bomba de pistones Danfoss (130 ml/r) y una válvula de control direccional.
La protección de nivel/temperatura del aceite proporciona una larga vida útil a los accesorios de perforación.

Especificaciones Técnicas

General	Brazo		—	2 pzas
	Sección transversal aplicable		m2	5 m2
	Área de cobertura（AnchoxAlto）		mm	1810x2770 mm
	Radio de giro mínimo		mm	3000 mm
	Anchura de trabajo		mm	800 mm
	Dimensiones totales (LxAxH)		mm	3020x800x1980（±50）mm
	Diámetro del agujero		mm	⌀48 mm
	Profundidad del agujero		m	15 m
	Presión del agua de lavado		MPa	0.3-0.8 MPa
	Tipo de varilla		mm	B35
	Peso total		kg	3800 kg
	Presión del suelo		MPa	0.08 MPa
	Distancia al suelo		mm	200
	Tensión de trabajo		V	660/1140 V
	Corriente de trabajo		A	49.2/28.5 A
	Corriente de arranque		A	290/170 A
	Potencia instalada		kW	45 kW

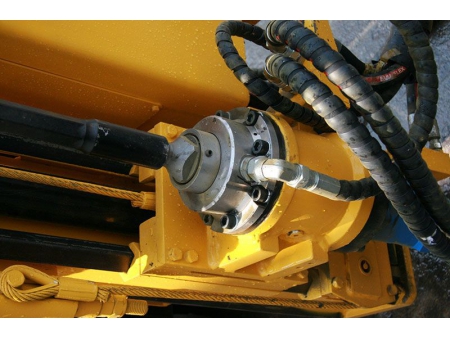

Unidad de giro	Tipo		—	HYG-220/360S
	Presión nominal de trabajo		MPa	16 MPa
	Caudal nominal		L/min	50 L/min
	Par de rotación nominal		N·m	220 N·m
	Velocidad nominal		r/min	360 r/min
Alimentación	Presión de trabajo		MPa	8 MPa
	Caudal		L/min	15 L/min
	Longitud de alimentación		mm	1010 mm
	Longitud total		mm	1856 mm
	Fuerza de avance		kN	6 kN
	Velocidad de avance		m/min	10 m/min
	Velocidad de retorno en vacío		m/min	20 m/min
Pluma	Presión de trabajo		MPa	8
	Flujo		L/min	15 L/min
	Longitud retráctil		mm	555 mm
	Extensión de la alimentación		mm	755 mm
	Fuerza de avance (compensación)		kN	7 kN
	Ángulo de inclinación/elevación del avance		（°）	±5°
	Ángulo de oscilación del avance		（°）	-18°～30°
Mecanismo de desplazamiento	Presión de trabajo		MPa	21 MPa
	Flujo		L/min	20 L/min
	Velocidad de desplazamiento		m/min	28 m/min
	Gradeabilidad		（°）	10°
	Ancho de la zapata		mm	200 mm
Estación de bombeo hidráulica	Presión de trabajo nominal		MPa	22 MPa
	Caudal nominal		L/min	130 L/min
	Motor	Corriente nominal	A	49.2/28.5 A
		Potencia nominal	kW	45 kW
		Tensión nominal	V	660/1140 V
		Velocidad nominal	r/min	1468 r/min
	Bomba de aceite	Presión nominal	MPa	22 MPa
		Desplazamiento	ml/r	90 ml/r
