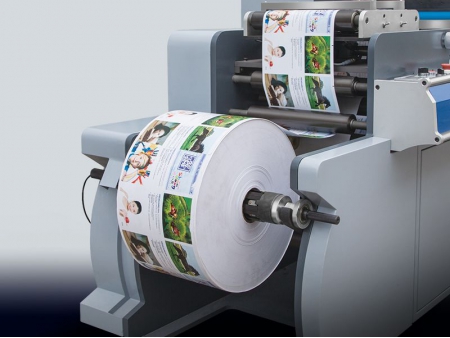

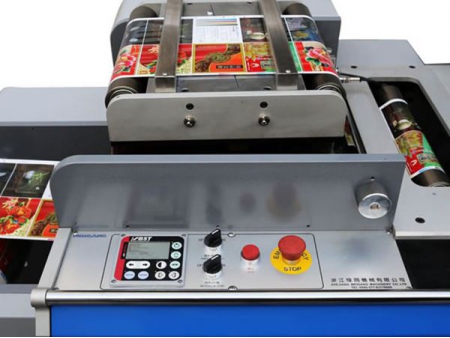

Máquina troqueladora ZM-320
- Velocidad máxima de troquelado (rotativo) 120m/min
- Velocidad máxima de troquelado (semi rotativo) 65m/min
- Ancho máximo de troquelado 300mm
- Ancho máximo de banda 320mm
La máquina troqueladora ZM-320 integra la más novedosa tecnología alemana servo y de sistema de control Rexroth-Bosch. Su sistema de troquelado patentado es compatible con el corte rotativo y semi rotativo basados en las necesidades de producción.
El cortador eléctrico semi rotativo es diferente del tipo tradicional intermitente. Además mantiene la misma tensión de trabajo para el desbobinador, la guía de banda y el rebobinador, así no se produce un deslizamiento en los materiales en el proceso de troquelado. Esta unidad de troquelado semi rotativa integra un gran cilindro magnético que facilita el cambio de troqueles para los diferentes usos.
La máquina troqueladora se caracteriza por una gran velocidad de rotación, una gran precisión y eficiencia, un práctico manejo y un coste bajo. Es adecuada para varias tareas de troquelar como de pequeña o gran escala. Para la producción a gran escala, los usuarios pueden cambiar el rodillo magnético para mejorar la calidad de troquelado y de producción.
Nuestros productos se compromete en proporcionarle el máximo beneficio. Este producto es ideal para editoriales e imprentas.
La máquina troqueladora rotativa o semi rotativa B-1 con todas las opciones es una novedosa máquina de conversión. Se puede configurar con un desbobinador, guía de banda, sistema de barnizado UV, dispositivo de laminación, cabezal de corte, dispositivo de laminado en frío y dispositivos de corte longitudinal y transportadora de laminas.
Esta máquina troqueladora rotativa o semi rotativa B-2 es una máquina de conversión especial que coopera junto a la cortadora longitudinal en línea
Nuestra máquina troqueladora rotativa o semi rotativa incorpora la cortadora longitudinal en línea y la tabla de inyección en tinta.
Nuestra máquina troqueladora rotativa o semi rotativa con laminadora es una máquina de conversión novedosa que integra la transportadora de láminas en línea.
La nueva máquina troqueladora integra una laminadora y barnizadora flexográfica UV B-4.
Esta nueva máquina troqueladora B-5 presenta la laminadora en línea.
Esta máquina troqueladora B-6 integra una unidad de barnizado flexográfico UV en línea, un dispositivo de laminado en frío y una transportadora de láminas.
La máquina troqueladora B-7 integra un dispositivo de barnizado flexográfico UV en línea y un dispositivo de troquelado y rebobinado.
La máquina troqueladora B-8 es una equipo de conversión novedoso que incorpora el dispositivo de barnizado flexográfico UV en línea, el dispositivo de estampación de lamina en frío y el dispositivo de corte longitudinal.
La máquina troqueladora B-9 puede combinarse con el dispositivo de barnizado flexográfico UV en línea y la transportadora de laminadora.
La máquina troqueladora B-10 dispone una unidad de corte en línea y una transportadora laminadora que la convierten en un dispositivo de conversión de nuevo desarrollo.
La máquina B-11 integra el barnizador flexográfico UV y la cortadora longitudinal.
Esta máquina troqueladora B-12 cuenta con el barnizador flexográfico UV en línea, estampación en frío o troqueladora. Además también integra la transportadora laminadora.
La máquina troqueladora B-13 es una máquina de conversión nueva que cuenta con un barnizador flexográfico UV en línea, una máquina de corte longitudinal y una transportadora laminadora.
La máquina troqueladora B-14 es compatible con las funciones de barnizado flexográfico UV en línea y el estampado en frío.
| Descripción | Cantidad y marca |
| Controlador | 1 unidad Rexroth Bosch (Alemania) |
| Unidad servo | 1 unidad Rexroth Bosch (Alemania) |
| Motor principal | ≥4 unidades Rexroth Bosch (Alemania) |
| Invertidor | 2 unidades Schneider (Francia) |
| Pantalla táctil | 1 unidad Weinview (China,Taiwan) |
| Interruptor de fotocélula de seguimiento | 1 unidad SICK (Alemania) |
| Sistema de guiado por banda | 1 set BST (Alemania) |
| Contacto | 1 unidad Schneider (Francia) |
| Velocidad máxima de troquelado (rotativo) | 120m/min. |
| Velocidad máxima de troquelado (semi rotativo) | 65m/min. |
| Longitud máxima de troquelado (rotativo) | 190,5-539,75mm |
| Longitud máxima de troquelado (semi rotativo) | 100-350mm |
| Ancho máximo de troquelado | 300mm |
| Ancho máximo de banda | 320mm |
| Diámetro máximo de desbobinado | 700mm |
| Diámetro máximo de rebobinado | 600mm |
| Precisión de troquelado | 0,1mm |
| Ancho del corte | ≥20mm |
| Fuente de alimentación | 380V, 3P |
| Peso | 2600kg |
| Dimensiones | 3,22m×1,68m×1,66m |
