Mangueras para vibrador rotativo de perforación (acople incorporado) Tipo:NJG-SZ / NNG-SZ

Solicite un presupuesto

Nosotros: http://tech-flexcn.es/2-2-built-in-rotary-and-vibrator-hose.html

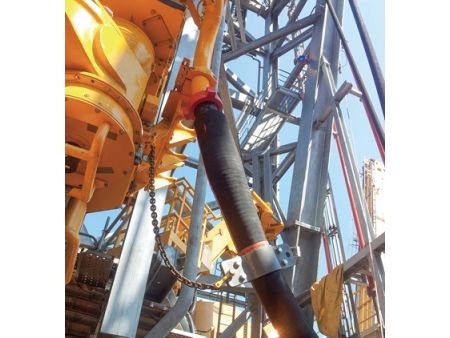

La manguera rotativa es la conexión flexible que va entre la máquina perforadora y el grifo del agua para movimiento vertical, como se puede apreciar en la foto respectiva.
La manguera vibratoria es un tipo de conexión flexible que va entre la bomba de lodo y el tubo vertical con una gran absorción vibratoria.

Producción estándar:

API Spec 7K / ISO 6807 / GB/T 24145

Estándar API:

7K-0458

Rango de temperatura:

Ⅱ level, -25 ~ 100 ℃

Requerimientos de protección contra el fuego:

La estructura normal de la manguera cumple con los estándares de SR6A y además permite poder mantener en contacto con fuego a temperatura de 704 ºC por 5 minutos. Un cobertor externo para una capa de aislante de fuego (tela de fibra de vidrio) cumple con los estándares avanzados de protección de fuego SR6B, y puede estar en contacto con fuego a temperatura de 704 ºC por 30 minutos

Construcción:

El tubo de sellado interno está hecho de caucho de composite, principalmente compuesto de caucho de nitrilo con gran resistencia al aceite, agua de mar, y térmico.
Capa protectora hecha de tela de tejido de alta fuerza
Material del armazón hecho de cable de hélice de acero de alta fuerza
Cubierta de la capa de caucho de composite, hecha de caucho de cloropreno para una gran protección al fuego, al aceite, a la abrasión, al ozono, resistente al envejecimiento.

De manera opcional el seguimiento de calentamiento eléctrico
De manera opcional la cubierta blindada de acero inoxidable, el cable de acero inoxidable, la cubierta de hélice de polietileno, entre otros. Conforme a los requerimientos específicos
Nivel de flexibilidad: FSL2
Longitud máxima: 70m
Tolerancia de longitud de producción: 6.4m o bajo ± 64 mm, arriba de 6.4m ± 1％
El radio mínimo de doblado es medido conforme a la línea central de la manguera

Parámetros técnicos NJG-SZ / NNG-SZ:

Número de código	Nivel API	Diámetro interno (mm)		Diámetro externo (mm)		Presión de trabajo (bar) (psi)		Prueba de presión (bar) (psi)		Protección a la flama	Safety Factor	FSL	Mín. BR (Almacenaje) (m)	Mín. BR (Operación) (m)	Peso (Kg/m)	Máx. longitud (m)
NJG-SZ-51×34.5	D	2	51	3.58	91	345	5,000	517	7,500	No	2.5	FSL2	0.8	0.9	11.24	70
NNG-SZ-51×34.5	D	2	51	4.17	106	345	5,000	517	7,500	Sí	2.5	FSL2	0.8	0.9	15	70
NJG-SZ-64×34.5	D	2.5	64	4.06	103	345	5,000	517	7,500	No	2.5	FSL2	0.8	0.9	13	70
NNG-SZ-64×34.5	D	2.5	64	4.65	118	345	5,000	517	7,500	Sí	2.5	FSL2	0.8	0.9	16	70
NJG-SZ-76×34.5	D	3	76	4.72	120	345	5,000	517	7,500	No	2.5	FSL2	1.1	1.2	18	70
NNG-SZ-76×34.5	D	3	76	5.28	134	345	5,000	517	7,500	Sí	2.5	FSL2	1.1	1.2	20	70
NJG-SZ-89×34.5	D	3.5	89	5.28	134	345	5,000	517	7,500	No	2.5	FSL2	1.2	1.3	21	70
NNG-SZ-89×34.5	D	3.5	89	5.75	146	345	5,000	517	7,500	Sí	2.5	FSL2	1.2	1.3	25	70
NJG-SZ-102×34.5	D	4	102	6.3	160	345	5,000	517	7,500	No	2.5	FSL2	1.2	1.4	35	70
NNG-SZ-102×34.5	D	4	102	6.8	173	345	5,000	517	7,500	Sí	2.5	FSL2	1.2	1.4	38	70
NJG-SZ-127×34.5	D	5	127	7.52	191	345	5,000	517	7,500	No	2.5	FSL2	1.4	1.5	51	70
NNG-SZ-127×34.5	D	5	127	8.07	205	345	5,000	517	7,500	Sí	2.5	FSL2	1.4	1.5	56	70
NJG-SZ-152×34.5	D	6	152	8.82	224	345	5,000	517	7,500	No	2.5	FSL2	1.6	1.8	57	70
NNG-SZ-51×51.7	E	2	51	4.06	103	517	7,500	776	11,250	No	2.5	FSL2	1.1	1.2	19	70
NJG-SZ-64×51.7	E	2.5	64	4.88	124	517	7,500	776	11,250	No	2.5	FSL2	1.1	1.2	28	70
NNG-SZ-64×51.7	E	2.5	64	5.35	136	517	7,500	776	11,250	Sí	2.5	FSL2	1.1	1.2	31	70
NJG-SZ-76×51.7	E	3	76	5.43	138	517	7,500	776	11,250	No	2.5	FSL2	1.2	1.3	31	70
NNG-SZ-76×51.7	E	3	76	5.98	152	517	7,500	776	11,250	Sí	2.5	FSL2	1.2	1.3	35	70
NJG-SZ-89×51.7	E	3.5	89	5.94	151	517	7,500	776	11,250	No	2.5	FSL2	1.3	1.4	38	70
NNG-SZ-89×51.7	E	3.5	89	6.57	167	517	7,500	776	11,250	Sí	2.5	FSL2	1.3	1.4	42	70
NJG-SZ-102×51.7	E	4	102	6.61	168	517	7,500	776	11,250	No	2.5	FSL2	1.4	1.5	44	70
NNG-SZ-102×51.7	E	4	102	7.17	182	517	7,500	776	11,250	Sí	2.5	FSL2	1.4	1.5	50	70
NJG-SZ-127×51.7	E	5	127	8.03	204	517	7,500	776	11,250	No	2.5	FSL2	1.5	1.6	64	70
NNG-SZ-127×51.7	E	5	127	8.58	218	517	7,500	776	11,250	Sí	2.5	FSL2	1.5	1.6	69	70
NJG-SZ-152×51.7	E	6	152	9.76	248	517	7,500	776	11,250	No	2.5	FSL2	1.6	1.8	92	70
