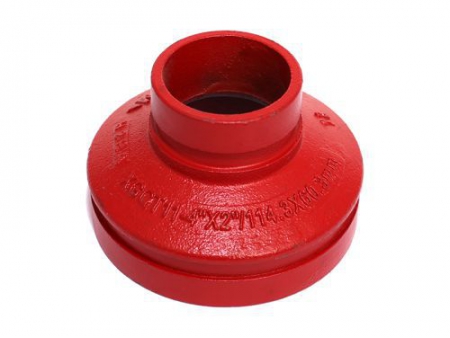

Reductor concéntrico ranurado

Solicite un presupuesto

Nosotros: http://grooved-fittings.com.ar/2-1-grooved-concentric-reducer.html

Accesorios ranurados de tubería

Los reductores concéntricos ranurados son accesorios de tubería en forma de cono con conexiones ranuradas que reducen el tamaño de una tubería de manera simétrica y concéntrica, al tiempo que mantienen alineadas las líneas centrales de las dos tuberías.

Características

Fabricado con materiales como el hierro dúctil, el acero inoxidable o el acero al carbono, proporcionan una alta resistencia al desgaste y a la corrosión.
Disponible en varios tamaños y clasificaciones de presión para adaptarse a diferentes aplicaciones.
Permite unir las dos tuberías de diferentes diámetros.

Aplicaciones recomendadas

El reductor concéntrico ranurado se usa comúnmente en sistemas de tuberías industriales y comerciales, como gasoductos, tuberías de suministro de agua, entre otros, donde se requiere una reducción del tamaño de la tubería para adaptarse a los cambios en el flujo o la presión.

Especificaciones principales

Tamaños disponibles: 1 1/4×1 pulgada~12×10 pulgada |DN32×25~DN300×250
Presion de trabajo: 300PSI/2.07MPa
Certificado: FM/UL/CE certificado
Recubrimiento: epoxi/galvanizado
Color: rojo/naranja/blanco, etc.
Material: hierro dúctil, acero inoxidable o acero al carbono

Especificaciones

Tamaño nominal	Diámetro exterior de la tubería	Dimensiones
mm/pulgadas	mm/pulgadas	L mm/pulgadas
32x25 / 1 1/4x1	42.4x33.7 / 1.660x1.315	64 / 2.51
40x25 / 11/2x1	48.3x33.7 / 1.900x1.315	64 / 2.51
40x32 / 1 1/2×1 1/4	48.3x42.4 / 1.900x1.660	64 / 2.51
50x25 / 2x1	60.3 x 33.7 / 2.375x1.315	64 / 2.51
50x32 / 2x1 1/4	60.3x42.4 / 2.375x1.660	64 / 2.51
50x40 / 2x1 1/2	603x48.3 / 2.375x1.900	64 / 2.51
65x25 / 2 1/2x1	73.0 x 33.7 / 2.875x1.315	64 / 2.51
65x32 / 2 1/2x1 1/4	73.0x42.4 / 2.875x1.660	64 / 2.51
65x40 / 2 1/2x1 1/2	73.0x48.3 / 2.875x1.900	64 / 2.51
65x50 / 2 1/2x2	73.0 x 60.3 / 2.875x2.375	64 / 2.51
65x32 / 2 1/2x1 1/4	76.1 x 42.4 / 3.000x1.660	64 / 2.51
65x40 / 2 1/2x1 1/2	76.1x48.3 / 3.000x1.900	64 / 2.51
65x50 / 2 1/2x2	76.1x60.3 / 3.000 x 2.375	64 / 2.51
80x32 / 3x1 1/4	88.9x42.4 / 3.500x1.660	55 / 2.17
80x40 / 3x1 1/2	88.9 x 48.3 / 3.500x1.900	55 / 2.17
80x50 / 3x2	88.9 x 60.3 / 3.500x2.375	55 / 2.17
80x65 / 3x2 1/2	88.9x76.1 / 3.500 x 3.000	55 / 2.17
100x65 / 4x2 1/2	108.0 x 76.1 / 4.250 x 3.000	76 / 2.99
100x80 / 4x3	108.0x88.9 / 4.250 x 3.500	76 / 2.99
100x32 / 4x1 1/4	114.3x42.4 / 4.500x1.660	60 / 2.36
100x40 / 4x1 1/2	114.3x48.3 / 4.500x1.900	60 / 2.36
100x50 / 4x2	114.3x60.3 / 4.500x2.375	60 / 2.36
100x65 / 4x2 1/2	114.3x76.1 / 4.500 x 3.000	60 / 2.36
100x80 / 4x3	114.3x88.9 / 4.500 x 3.500	60 / 2.36
125x50 / 5x2	139.7x60.3 / 5.500x2.375	65 / 2.56
125x65 / 5x2 1/2	139.7x76.1 / 5.500 x 3.000	65 / 2.56
125x80 / 5x3	139.7x88.9 / 5.500 x 3.500	65 / 2.56
125x100 / 5x4	139.7x114.3 / 5.500 x 4.500	65 / 2.56
150x50 / 6x2	159.0x60.3 / 6.250x2.375	70 / 2.76
150x65 / 6x2 1/2	159.0x76.1 / 6.250 x 3.000	70 / 2.76
150x80 / 6x3	159.0x88.9 / 6.250 x 3.500	70 / 2.76
150x100 / 6x4	159.0x108.0 / 6.250 x 4.250	70 / 2.76
150x100 / 6x4	159.0x114.3 / 6.250x4.500	70 / 2.76
150x125 / 6x5	159.0x133.0 / 6.250x5.250	70 / 2.76
150x125 / 6x5	159 0x139 7 / 6.250 x 5.500	70 / 2.76
150x50 / 6x2	165.1 x60.3 / 6.500 x 2.375	102 / 4.01
150x65 / 6x2 1/2	165.1x76.1 / 6.500 x 3.000	102 / 4.01
150x80 / 6x3	165.1x88.9 / 6.500 x 3.500	102 / 4.01
150x100 / 6x4	165.1x114.3 / 6.500x4.500	102 / 4.01
150x125 / 6x5	165.1x139.7 / 6.500x5.500	102 / 4.01
150x50 / 6x2	168.3 x 60.3 / 6.625x2.375	70 / 2.76
150x65 / 6x2 1/2	168.3x76.1 / 6.625 x 3.000	70 / 2.76
150x80 / 6x3	168.3 x 88.9 / 6.625x3.500	70 / 2.76
150x100 / 6x4	168.3x114.3 / 6.625x4.500	70 / 2.76
150x125 / 6x5	168.3x139.7 / 6.625 x 5.500	70 / 2.76
200 x 50 / 8x2	219.1x60.3 / 8.625x2.375	85 / 3.35
200x65 / 8x2 1/2	219.1x76.1 / 8 625x3.000	85 / 3.35
200 x 80 / 8x3	219.1x88.9 / 8.625x3.500	85 / 3.35
200x100 / 8x4	219.1 x 108.0 / 8.625x4.250	85 / 3.35
200x100 / 8x4	219.1 x 114.3 / 8.625x4.500	85 / 3.35
200x125 / 8x5	219.1 x 139.7 / 8.625 x 5.500	85 / 3.35
200x150 / 8x6	219.1 x 159.0 / 8.625x6.250	85 / 3.35
200x150 / 8x6	219.1 x 165.1 / 8.625x6.500	85 / 3.35
200x150 / 8x6	219.1 x 168.3 / 8.625x6.625	85 / 3.35

¿Dónde se utilizan los accesorios ranurados?

Los accesorios ranurados se utilizan principalmente en sistemas de tuberías de rociadores contra incendios, tuberías de suministro de agua potable, tuberías de extracción de petróleo y otras aplicaciones, lo que los convierte en un accesorio de tubería versátil.

¿Cuáles son las ventajas de utilizar un sistema ranurado de tuberías?

El uso de un sistema ranurado de tuberías puede ahorrar costos de instalación, reducir la contaminación y permitir una instalación rápida, así como minimizar la vibración y el ruido de las tuberías conectadas.
