Prensa plegadora de torre CNC hidráulica, MAX SF-30T

Prensa plegadora de torre CNC hidráulica, MAX SF-30T
Prensa plegadora de torre CNC hidráulica, MAX SF-30T
Prensa plegadora de torre CNC hidráulica, MAX SF-30T
Prensa plegadora de torre CNC hidráulica, MAX SF-30T
Prensa plegadora de torre CNC hidráulica, MAX SF-30T
Solicite un presupuesto

Al ofrecer la opción de las máquinas serie TP-H reconocidas con estilo de torre gruesa clásica, Accurl ofrece orgullosamente una amplia variedad de soluciones de perforado tanto en rendimiento y en variedad de precio.

Características generales

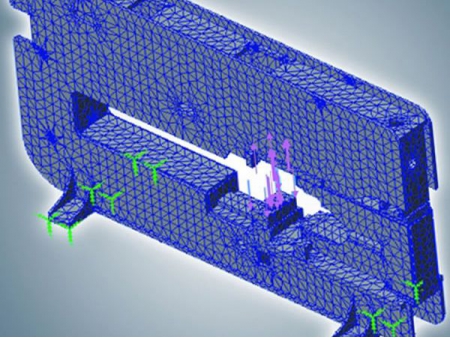

  • Las prensas plegadoras de torre de Accurl se producen como una construcción en acero rígido tipo cerrado, convirtiéndose en una estructura robusta para permitir una deflexión mínima durante la operación.
  • El sistema operativo es CNC e hidráulico.
  • La prensa plegadora de Accurl tiene control de 4 ejes; los ejes X, Y son para el movimiento de las láminas, el eje T es para la rotación de la torre, el eje C es para la rotación de la estación de índice automático para las herramientas de indización.

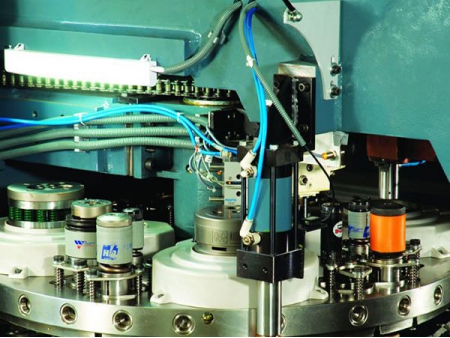

  • La torre de 32 estaciones permite una perforación complicada, piezas de orificios múltiples y orificios de diferentes tamaños en una sola operación.
  • Las estaciones de indización automática puede perforar en el ángulo requerido para vieras piezas de forma angular con controlador CNC.
  • Las herramientas de rodillo y perfilado de precisión se pueden utilizar en la torre, por lo tanto la prensa de torre TP provee soluciones completas con costos efectivos.
Diseño de producción

El software Metalix CNCCAD CAD/CAM ofrece un sistema integrado que cubre el ciclo complete de operación CNC.

Tecnología de perforación
  • Plano de herramienta especial
  • Funciones de indización automática
  • Posicionamiento de sujeción automática
  • Reposicionamiento de lámina automática
  • CNCCAD provee prueba manual o automática para uso efectivo de la lámina de metal
  • Se pueden utilizar herramientas de rodillo
  • Función de corte común
  • Corte de cinta para láminas de corte transversal
  • Funciones de tiempo de ciclo de reducción de índice automático con rotaciones para la posición más cercana
  • Selección de secuencia de perforación con herramientas
Equipo estándar
  • Sistema CNC de 4 ejes

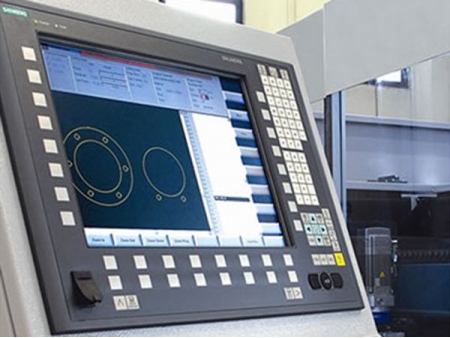

  • Unidad CNC 808D Siemens, motores servo y conductores
  • Unidad hidráulica Rexroth y HL
  • Torre de 32 estaciones, 10 estaciones A, 16 estaciones B, 2 estaciones C, 4 estaciones D (2 de ellas con índice automático)
  • Reposicionamiento de sujeción
  • Referencia automática
  • Programa CAD/CAM
  • Sujeción automática
Equipo opcional
  • Adaptadores de herramientas
  • Estación de índice D extra
  • Herramientas de torre delgada y gruesa
Parámetros técnicos de la prensa plegadora de torre CNC de conducción hidráulica:
Ítem / Modelo
TP-MAX125A
TP-MAX125B
TP-MAX125C
TP-MAX125D
TP-MAX125E
Fuerza nominal kN 300 300 300 300 500
Grosor de lámina máxima mm 6.35 6.35 6.35 6.35 6.35
Tamaño de herramienta máxima mm Φ88.9 Φ88.9 Φ88.9 Φ88.9 Φ88.9
Tamaño de lámina máxima (reposicionamiento de una vez) mm 1250×2500 1250×4000 1250×5000 1500×5000 1250×5000
Precisión de perforación mm ±0.1 ±0.1 ±0.1 ±0.1 ±0.1
Tasa de golpe máximo h.p.m 600/900 600/900 600/900 600/900 300
Cantidad de estaciones set 32 32 32 32 32
Número de herramienta de indización set 2 2 2 2 2
Cantidad de ejes de control unidades 4(X, Y, T, C) 4(X, Y, T, C) 4(X, Y, T, C) 4(X, Y, T, C) 4(X, Y, T, C)
Peso de la máquina kg 14000 15000 16000 17000 21000
Dimensiones generales mm 4965×2800 4965×4400 4965×5200 5210×5200 4965×5200
×2110 ×2110 ×2110 ×2110 ×2110
