Punzonadora de torreta hidráulica CNC 30 Ton
Solicite un presupuesto
Alto desempeño
Al ofrecer la elección entre nuestra serie MAX y la serie T, con su clásico estilo de torreta alta, Accurl se enorgullece en presentar una amplia variedad de soluciones punzonadoras para requerimientos de desempeño y rango de precios.
Flexibilidad en multiherramientas
La máquina punzonadora CNC de la serie MAX- SF de ACCURL® cuenta con unidad de multiherramientas indexada, que fue desarrollada recientemente, y equipada con un sistema servo hidráulico de avanzada. Las máquinas punzonadoras de la serie MAX SF de Accurl son las más rápidas, flexibles y confiables, cumpliendo las más altas expectativas de trabajo rápido y preciso en chapas
Torreta de 32 estaciones con 2 de indexación automática
- La torreta ACCURL ofrece un set complete de herramientas con dos estaciones de indexación automática.
- Las partes mecánicas han sido estrictamente diseñadas en el martillo H L son producidas acorde a altos estándares de calidad. Incorpora el dispositivo electrónico HS3 que controla la velocidad y la carrera del cabezal de punzonado hidráulico de 30 toneladas.
- La serie T está equipada con una torreta portaherramientas con 32 estaciones. El modelo incorpora 2 estaciones de indexación automática “D”. Bajo petición, se pueden adicionar dos estaciones de indexación automáticas más.
Tecnología compleja auto indexada de multiherramientas
- Servomotores duales sincronizados para controlar las funciones de auto indexación
- Estaciones auto indexadas 2D para Multiherramientas, ya sea 3 B o 8 A
- Capacidad de indexar cada herramienta individual entre el set de multiherramientas 3B y el 8A
- Estaciones de 24 tamaños diferentes incluyendo 4 estaciones de Multiherramientas auto indexadas. Por lo tanto, un total de 24 a 52 herramientas pueden ser utilizadas.
- Capaz de funcionar con herramientas para ruedas, marcar, ranurar, y formar herramientas
Sistema de control Siemens
La serie MAX-T viene con un sistema de control Siemens 802D SL. Esta unidad combina un dispositivo de accionamiento de control y un CNC (NC, PLC, HMI)
Equipamiento estándar
- Servo motores CNC Siemens con codificador absoluto, dinámico, sin escobillas de alta precisión
- 3 pinzas de reposicionamiento automático e interruptores de carga.
- Sistema de control CNC Siemens 802DSL
- Sostén de trabajo de aluminio
- Sistema de lubricación de herramientas (soplos de aire)
- Panel de control independiente
- Control con pedal
- Sistema de seguridad con traba de herramientas
- 1 software (Lantek o RADAN)
- 24 o 42 estaciones de torreta
- Indicador digital de temperatura de aceite
- Software para usar herramientas formadoras y de rueda
- Caja de deshechos
- Protección con cadenas alrededor de la máquina (sistema de seguridad)
Parámetros técnicos
| Ítem | Unidad | MAX-T 30T |
| Capacidad de punzonado | Ton | 30 |
| Longitud del eje X transversal | mm | 2490±10 |
| Longitud del eje Y transversal | mm | 1250±10 |
| Tamaño máximo de placas | mm | 1250x4980 |
| Espesor máximo de placas | mm | 6.35 |
| Masa de material máxima | kg | 110 |
| Velocidad del eje X transversal | m/min | 80 |
| Velocidad del eje Y transversal | m/min | 70 |
| Velocidad transversal máxima | m/min | 105 |
| Velocidad de punzonado a un paso de 25mm | hits/min. | 250 |
| Velocidad de picado (longitud de carrera 4mm, paso 1mm) | hits/min. | 360 |
| Tipo de herramienta | Thick turret | |
| Diámetro máximo de punzonado | mm | 88.9 |
| Número de estaciones de herramientas | 32/ ※ 24 | |
| Número de estaciones auto indexadas | pcs(type) | 2B |
| Velocidad de rotación de la torreta | rpm | 33 |
| Velocidad de rotación autoindexada | rpm | 100 |
| Ram Stroke Distance | mm | 0-31 |
| Mesa de trabajo | Set de cepillo bola de soporte | |
| Número de pinzas | pcs | 3 |
| Suministro de energía | KVA | 24 |
| Suministro de aire | NL/min | 250 |
| Presión del aire | bar | 6 |
| Tamaño de la cabina de control | mm | 1200 × 600 × 1900 |
| Número de ejes controlables | Axis | 4 |
| Memoria RAM | KB | 512 |
| Interfaz (nro de serie) | RS232 / RJ45 / PCMCIA | |
| Precisión de punzonado | mm | ±0.1 |
| Dimensiones (L x A x H) | mm | 4687 × 5102 × 2385 |
| Peso neto (aprox.) | kgf | 13000 |
- Las especificaciones están sujetas a cambios sin previo aviso.
- El ritmo de aceleración/ desaceleración de los ejes X/ Y depende del peso de los materiales.
- La velocidad de punzonado depende de las condiciones de procesamiento, longitud de la carrera, y velocidad de aceleración/ desaceleración de los ejes.
Imágenes en detalles

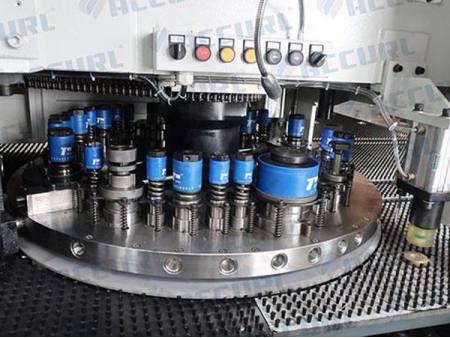

- 32 estaciones, 2 de indexación automática para punzonadora CNC Accurl

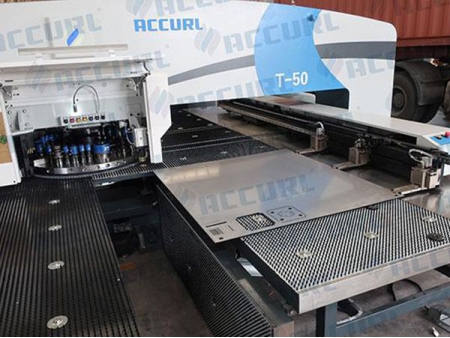

- Punzonadora de torreta CNC con servomotor Panasonic

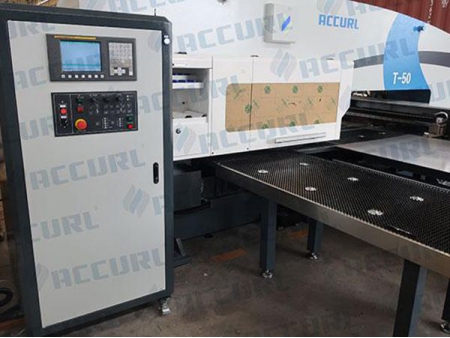

- Sistema de control CNC para punzonadoras FANUC serie Oi-PO

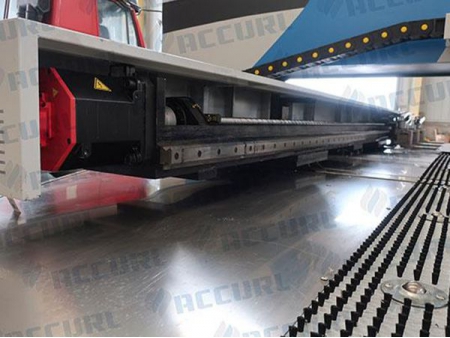

- Pinza para trabajo pesado para punzonadora CNC Accurl
