Máquina de inspección óptica automática para pernos y tornillos

Solicite un presupuesto

Nosotros: http://vision-sorting.com/1-4-vision-inspection-and-sorting-machine.html

Tipos: Máquina de clasificación óptica con plato giratorio de metal ranurado
Apto para: pernos, tornillos, husillos, pasadores roscados, y otros.

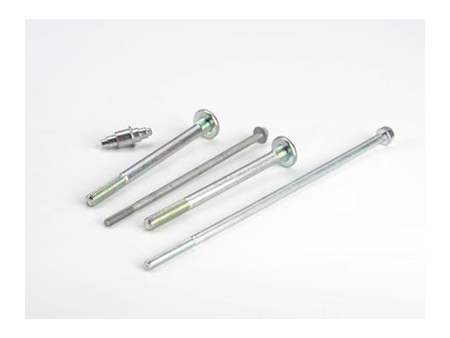

Productos a inspeccionar

Pantalla de inspección

Esta máquina cuenta con tres cámaras CCD industriales. La CCD1 y la CCD2 son las cámaras principales que se utilizan para controlar la altura en múltiples segmentos y el diámetro externo del producto. La CCD3 es una cámara de visión superior vertical que se utiliza para inspeccionar la diagonal opuesta, el ángulo, el diámetro exterior de la cabeza, la deformación de la cabeza y otras características del producto.

Cámaras principales CCD1 y CCD2
cámara de visión superior vertical CCD3

Parámetros técnicos:

Modelo	RK-1300
Diámetro externo de la cabeza (mm)	5-20
Espesor de la cabeza (mm)	2-10
Altura total (mm)	5-80
Margen de error	±0.02mm
Presión de aire (Kg/cm²)	5
Computadora principal	PC industrial
Cámara digital	CCD industrial
Peso neto (KGS)	650
Medidas (mm)	150011001800(L.An.Alt)

Según sus requerimientos podemos proporcionarle servicio de personalización.

Características

Esta máquina se puede personalizar en base a la maquina estándar o a la máquina a gran escala.
Puede inspeccionar tornillos estándar de 5 a 80mm de largo.
La máquina se puede equipar con una sonda de corriente parásita para inspeccionar la presencia y la calidad del tratamiento térmico, y el tamaño.

2. Separación por unidad sensorial de fibra óptica de productos NG
  Esta máquina tiene un soplador operado por solenoide para descartar los productos NG.
  Cuenta con una unidad sensorial de fibra óptica detrás de la estación de trabajo que expulsa los productos NG para evitar que estos ingresen por la salida de los productos OK.
  En caso de detectar que el producto NG no fue descartado, la máquina se detendrá de forma automática mediante el software de control.
2. Soplado operado por solenoide
  Esta máquina cuenta con función de soplado operado por solenoide sin contacto, opera a alta velocidad y evita que los productos se dañen.
  El aire comprimido es procesado por la secadora equipada con filtros ultra finos.
2. Plato giratorio de múltiples estaciones
  Los productos se transportan por medio de una placa vibratoria al plato giratorio.
  que pasarán por las estaciones de trabajo de varias cámaras para inspeccionar los parámetros relacionados.
  Los productos de diámetros de varillas distintos requieren de distintos platos giratorios.

Accesorios ópticos

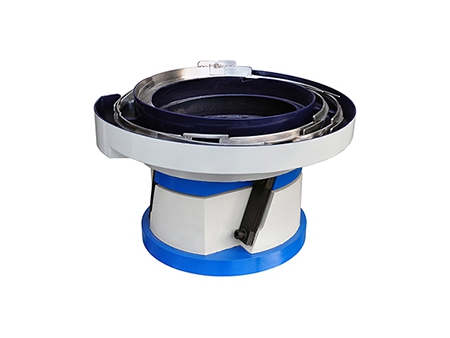

Tazón vibratorio

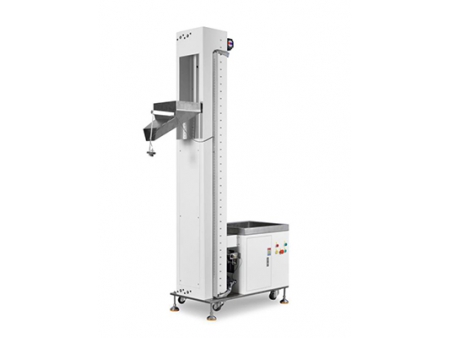

Elevador alimentador

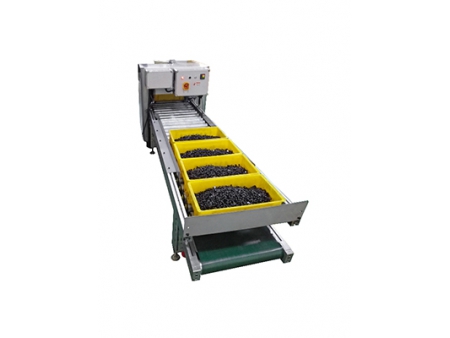

Sistema de transporta automatizado
