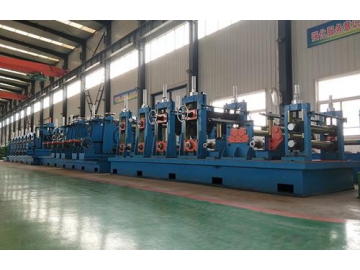

Máquina para Fabricación de Tubos ERW, 25mm-89mm
Solicite un presupuesto
Redondos,Cuadrados,Rectangulares
Rollo/bobina de acero→ → Desbobinaje de doble brazo → → Cortado&Soldadura → → Acumulador de rollo/bobina → → Conformado (Unidad de Aplanado Unidad principal de transmisión Unidad de Conformado Unidad guía Unidad de Soldadura por Inducción de Alta Frecuencia Rodillo de Presión)→ → Desabarbado → → Refrigeración por Agua → → Calibrado &Enderezado → → Cortado → → Transportador de Tubos→ → Envasado→ → Almacenamiento
Parámetros Técnicos Básicos:| Capacidad de Producción | |
| Tubos Redondos | 25mm - 89mm |
| Tubos Cuadrados y Rectangulares | 20*20 - 70*70(90*50)mm |
| Espesor | 1.0 - 4.5mm (Tubo Redondo) 1.0 - 3.5mm(Tubo Cuadrado) |
| Velocidad de Producción | Max. 100mm |
| Longitud del Tubo | 6m – 12m |
| Especificaciones de los Flejes de Acero | |
| Material | Acero Bajo en Carbono, Q235, Q195 |
| Diámetro interno del rollo/bobina | 460 - 510MM |
| Diámetro externo del rollo/bobina | Max. 1800mm |
| Ancho del Fleje | 80mm – 280mm |
| Espesor del Fleje | 1.0mm – 4.5mm |
| Peso Max. del rollo/bobina | 3500kgs |
| Electricidad | |
| Fuerza Dinámica | 380V, 3-fases, 50Hz (depende de la instalación) |
| Control de Potencia | 220V, fase única, 50 Hz |
| Capacidad de Electricidad Instalada: Aprox.200kW | |
| Refrigeración por Agua | |
| Reserva para equipamientos de alta frecuencia | 35 m³ |
| Reserva para refrigeración por agua | 35 m³ |
| Aire Comprimido | |
| Presión | 0.4MPa |
| Caudal | 0.8m³/hora |
| Velocidad de Producción: Max. 100m/min | |
| Dimensiones de la Línea de Producción: 65m X 6m (Largo X Ancho) | |
