Máquina para fabricación de tubos cuadrados y rectangulares por conformado directo

La forma cuadrada o rectangular es conformada antes de proceder con la soldadura, tiene diversas ventajas entre las cuales ahorro de energía y costo de materiales.

Ventajas:

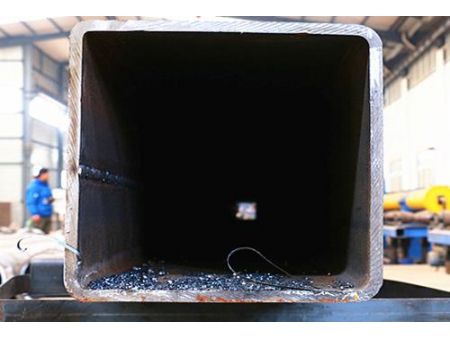

Esta máquina para fabricación de tubos forma directamente tubos cuadrados o rectangulares, con un radio de arco interno pequeño, bordes planos, y mejor aspecto en general en Comparación a los métodos tradicionales de conformado de tubos cuadrados a partir de tubos redondos.
La linea de producción de tubos se caracteriza por su carga baja, en especial en la unidad de calibrado o medición.
Se ahorra alrededor del 2.4 a 3% de materiales gracias al conformado directo en Comparación a los métodos tradicionales de conformado de tubos cuadrados y rectangulares a partir de tubos redondos.
Esta máquina utiliza un método de flexión de multipuntos para así reducir la cantidad de pasos de conformado de tubos, fuerza axial, y la abrasion lateral todo es parte de la flexión paso a paso. Asimismo, esta máquina puede reducir el consumo de energía y abrasion de rodillos para garantizar una mejor calidad de nuestros productos.
La máquina usa un rodillo que tiene la capacidad de fabricar tubos cuadrados o rectangulares en una amplia gama de especificaciones. Todo esto ayuda a reducer los requerimientos de respaldo del rodillo y también se reducen los costos de producción en un 80%.
Esta máquina es sumamente fácil de configurar y no se necesita cambiar los rodillos para diferentes especificaciones. Esta línea de producción se controla automáticamente, de esta manera se miniminiza el tiempo de cambio de rodillos, se reduce el trabajo manual, y se maximiza la eficiencia de elaboración.

Procedimiento de Fabricación de Tubos:

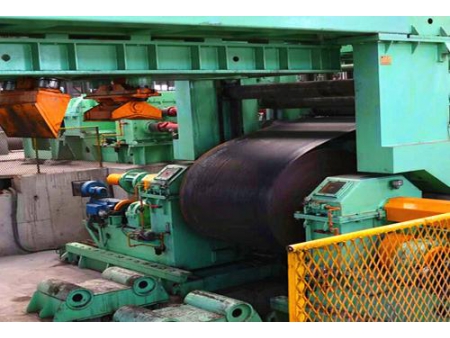

Rollo/bobina de acero→ Desbobinaje→ Aplanado/Nivelado→ Cortado → Acumulador de rollo/bobina → Conformado → Soldadura → Desbarbado → Refrigeración por Agua →Calibrado → Enderezado → Cortado → Envasado

Parámetros Técnicos Básicos:

Producto	ESPECIFICACIONES
Tubo Cuadrado	250 x 250 – 500 x 500 mm
Tubo Rectangular	300 x 200 – 600 x 400 mm
Espesor	8.0 mm – 20.0 mm
Longitud del Tubo	6.0 m - 12.0 m
Velocidad de Producción	Max. 25 m/min
Método de Soldadura	Soldadura de Alta Frecuencia (Estado Sólido)
Método de Conformado	Conformado directo de tubos cuadrados y rectangulares

Lista de Modelos:

Modelo	Tubo Cuadrado (mm)	Tubo Rectangular (mm)	Espesor (mm)	Velocidad (m/min)
LW400	40×40~120×120	60×40~160×80	1.5~5.0	20~60
LW600	50×50~150×150	70×50~200×100	2.0~6.0	20~50
LW800	80×80~200×200	100×60~250×150	2.0~8.0	10~40
LW1000	100×100~250×250	120×80~300×200	3.0~10.0	10~35
LW1200	100×100~300×300	120×100~400×200	4.0~12.0	10~35
LW1600	200×200~400×400	200×150~500×300	5.0~16.0	10~25
LW2000	250×250~500×500	300×200~600×400	8.0~20.0	10~25
