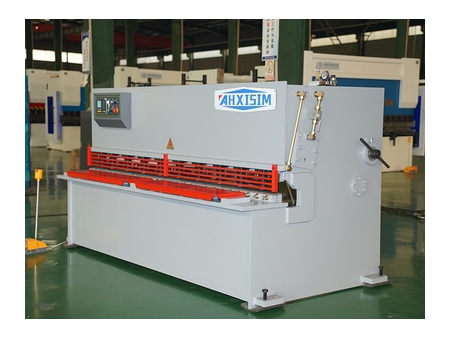

Cizalla Hidráulica de Viga Oscilante

Solicite un presupuesto

Nosotros: http://custom-toolscn.com/5-hydraulic-swing-beam-shearing-machine.html

Esta máquina está fabricada con una estructura totalmente soldada en acero, transmisión hidráulica superior y tratamiento vibratorio para alivio de tensiones, lo que garantiza alta resistencia y excelente rigidez.

La cizalla hidráulica de viga oscilante opera mediante un cilindro hidráulico principal montado en el lateral, que ejecuta un movimiento descendente de corte. Un cilindro de retorno por nitrógeno simplifica el sistema hidráulico, haciendo que el funcionamiento sea más estable y eficiente.

Durante el proceso de corte, el portacuchillas superior se mueve en forma circular sobre un eje fijo, aplicando el principio de palanca, lo que reduce el esfuerzo en los puntos de pivote y prolonga la vida útil de las cuchillas y de la máquina. Su estructura compacta permite un ajuste continuo del recorrido del portacuchillas, mejorando significativamente la productividad y eficiencia de corte.

Ejemplos de Nuestros Productos de Chapa Metálica Procesada

Aplicaciones

Ideal para el corte de placas de acero de diversos espesores, esta máquina satisface las exigencias de corte de precisión en múltiples sectores, incluyendo:
Industria automotriz
Fabricación de tractores
Construcción naval
Maquinaria eléctrica
Instrumentación
Industria aeroespacial

Parámetros Técnicos

Modelo	Espesor Máx. (mm)	Ancho Máx. (mm)	Ángulo de Corte (°)	Profundidad de Garganta (mm)	Distancia del Tope Trasero (mm)	Ciclos por Minuto (golpes/min)	Potencia del Motor Principal (kW)	Dimensiones (mm)
	6	2500	0.5-1.5	100	10-600	14	7.5	310017001950
	6	3200	0.5-1.5	100	10-600	12	7.5	380017001950
	6	4000	0.5-1.5	100	10-600	10	7.5	460017001950
	6	5000	0.5-1.5	100	10-600	8	11	570018502150
	6	6000	0.5-2	100	10-600	6	11	670019002350
	8	2500	0.5-2	100	10-600	14	7.5	310018002050
	8	3200	0.5-2	100	10-600	12	7.5	380018002050
	8	4000	0.5-2	100	10-600	10	11	460018002050
	8	5000	0.5-2	100	10-600	7	11	570019002250
	8	6000	0.5-2	120	10-600	6	11	670019002250
	10	2500	0.5-2	120	10-600	10	11	310018502100
	10	3200	0.5-2	120	10-600	8	11	380018502100
	10	4000	0.5-2	120	10-600	6	15	460018502100
	10	5000	0.5-2	120	10-600	5	18.5	570020002500
	10	6000	0.5-2	120	10-600	4	18.5	670020002500
	12	2500	0.5-2.5	120	10-600	10	18.5	310020002200
	12	3200	0.5-2.5	120	10-600	8	18.5	380020002200
	12	4000	0.5-2.5	120	10-600	6	18.5	460020002250
	12	5000	0.5-2.5	120	10-600	5	22	570021002700
	12	6000	0.5-2.5	120	10-600	4	22	670021003000
	16	2500	0.5-2.5	120	10-600	8	22	310021002300
	16	3200	0.5-2.5	120	10-600	7	22	380021002400
	16	4000	0.5-2.5	120	10-600	6	22	480021002500
	16	5000	0.5-2.5	120	10-600	5	30	570021502700
	16	6000	0.5-2.5	120	10-600	4	37	670021502900
	20	2500	0.5-3	120	10-600	6	22	310020502400
	20	3200	0.5-3	120	10-600	5	22	380021502400
	20	4000	0.5-3	120	10-600	4	30	460022002800
	20	5000	0.5-3	120	10-600	4	37	570023002900
	20	6000	0.5-3	120	10-600	3	37	670023003100
	25	2500	0.5-3	120	10-600	5	37	350022502550
	25	3200	0.5-3	120	10-600	5	37	400022502550
	25	4000	0.5-3.5	120	10-600	3	37	490023003000
	25	5000	0.5-3.5	120	10-600	3	45	610025003100
	25	6000	0.5-3.5	120	10-600	3	45	720026003300
	30	2500	0.5-3.5	120	10-600	4	30	340025003000
	30	3200	0.5-3.5	120	10-600	3	37	400026003200
	30	4000	0.5-3.5	120	10-600	3	45	460026003400
