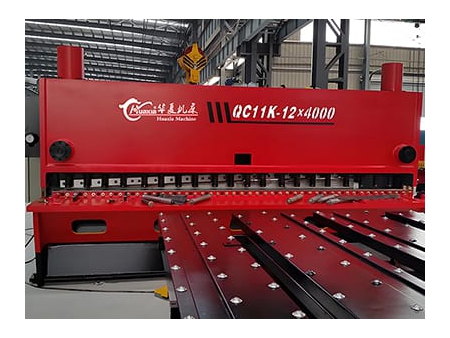

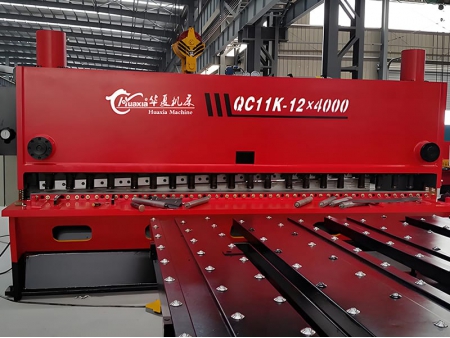

Cizalla Guillotina Hidráulica, QC11K

Solicite un presupuesto

Nosotros: http://hxmachinetools.com/2-2-hydraulic-guillotine-sheet-metal-shear.html

Las cizallas/guillotinas hidráulicas, serie QC11K, cuentan con una estructura completamente soldada y sometida a un tratamiento de alivio de tensiones; se caracterizan por su alto grado de rigidez. Estas máquinas son accionadas con un solo botón lo que facilita su operación.

Espesor de corte máx. (mm)

6-25

Ancho de corte máx. (mm)

3200-6000

Espesor de la mesa de trabajo (mm)

30-60

Espesor de la pared (mm)

30-80

Especificaciones

Tipo	Espesor de corte máx.	Ancho de corte máx.	Espesor de la mesa de trabajo	Espesor de la pared	Espesor del portacuchillas	Resistencia a la tracción de la placa	Número de golpes	Profundidad de garganta	Longitud de la cuchilla	Potencia del motor principal	Dimensiones (lar. × an. × al.)
	6	3200	30	30	50	450	13-22	130	3300	7.5	3900×1520×2100
	8	2500	35	35	50	450	14-24	130	2600	7.5	3150×1580×2050
	8	3200	35	35	50	450	12-21	130	3300	7.5	3900×1700×2150
	8	4000	40	35	50	450	8-14	130	4100	11	4700×1840×2350
	10	3200	40	40	50	450	10-18	130	3300	11	3900×1730×2250
	10	4000	40	45	50	450	7-12	130	4100	18.5	4750×1900×2450
	12	4000	40	50	60	450	7-12	130	4100	18.5	4800×1970×2550
	16	4000	45	60	60	450	9-12	100	4100	22	4850×2100×2750
	16	6000	50	70	80	450	5-10	130	6100	37	7100×2460×2920
	20	3200	50	70	80	450	5-14	130	3300	22	4100×2080×2550
	20	4000	50	70	80	450	5-12	100	4100	30	4900×2200×2800
	25	3200	60	70	70	450	5-11	100	3300	37	4100×2150×2650
	25	4000	60	80	80	450	5-10	100	4100	37	4900×2280×2900

Características

La estructura principal de la plataforma de alimentación está soldada y sometida a un tratamiento de alivio de tensiones para mejorar su rigidez.
La plataforma de alimentación utiliza un mecanismo de transferencia por rodamientos para que la placa de acero se desplace fácilmente y con muy poca resistencia.
Los ejes «X» y «Y» de la cizalla están equipados con un husillo de bolas y guías lineales TBI.
La cizalla es controlada por una computadora industrial que está equipada con un sistema de control CNC LEATA; puede realizar conversión de gráficos de AutoCAD. Además, cuenta con un sistema de manipulación para el molde con el cual es posible posicionar automáticamente la placa de acero.

La cizalla es operada con un solo botón y cuenta con una función de punto de interrupción; también cuenta con una función para contar el número de piezas de trabajo. Puede simular la operación de corte en vacío.
Está equipada con varias mordazas hidráulicas que evitan la deformación de la placa.
Utiliza un acoplamiento flexible de aleación de aluminio que garantiza la exactitud de la transmisión y la corrección.
El sistema de lubricación centralizado trabaja automáticamente, lo que evita la necesidad de lubricar cada ubicación de forma manual. Esto reduce la fricción e incrementa la vida útil de la máquina.
