Máquina de Perforación DTH Montada sobre orugas hidráulica integrada
JK810-3
- Diámetro de la perforación: 90-165mm
- Longitud de la barra de perforación: 4m
- Velocidad de marcha: 2.2 (baja velocidad) 3.5 (alta velocidad)
- Opcional: Sistema de lubricación automática para las barras de perforación
La máquina de perforación DTH hidráulica integrada JK810 se destaca por su avanzada capacidad de automatización, desempeño confiable en perforación, operación intuitiva y métodos de perforación ecológicos. Equipada con una cabina certificada bajo la norma FOPS y un sistema automático de cambio de varillas, esta máquina está diseñada para enfrentar los retos más exigentes. Su resistente tren de rodaje con orugas anchas garantiza tanto la maniobrabilidad como la seguridad durante la operación. Además, el sistema de recolección de polvo hidráulico cumple con las regulaciones de protección ambiental, ofreciendo una solución fiable para la minería verde moderna.
Aplicaciones
Esta plataforma integrada es ideal para proyectos de ingeniería hidroeléctrica, minería a cielo abierto, construcción de carreteras y operaciones de voladura en proyectos de defensa nacional, marcando un nuevo estándar en eficiencia y sostenibilidad.
| Modelo | JK810-3 | ||
| General | Peso | kg | 18000 |
| Largura | milímetro | 9920 (transporte) | |
| Ancho | milímetro | 2700 | |
| Altura | milímetro | 3300 | |
| Tren de rodaje | Ancho de vía | milímetro | 350 |
| Distancia al suelo | milímetro | ≥400 | |
| Oscilación de la pista | ° | ±10° | |
| Velocidad al caminar | km/h | 2.2 (baja velocidad) 3.5 (alta velocidad) | |
| Capacidad de calificación | ° | 20° | |
| Motor | Modelo | KSL8.9-K360-30 | |
| Tipo | Motor diésel EFI de 6 cilindros refrigerado por agua | ||
| Potencia nominal | kW/rpm | 264/2100 | |
| Capacidad del depósito de combustible | L | 450-500 | |
| Compresor de aire | Modelo | Compresor de aire de tornillo rotativo de dos etapas de Atlas Copco | |
| Presión de trabajo | barra | 20 | |
| Suministro máx. de aire libre (FAD) | m³/min | 19.8 | |
| Motor rotativo | Velocidad de rotación | Rpm | 0-160 |
| Par de rotación máx. | Nm | 3300 | |
| Método de alimentación | Motor hidráulico cadena | ||
| Fuerza de alimentación | Kn | 12 | |
| Fuerza de elevación | Kn | 18 | |
| Alimentar | Carrera de alimentación | milímetro | 4750 |
| Extensión de alimentación | milímetro | 1100 | |
| Cambiador de barras de perforación | Diámetro de perforación | milímetro | Ø90 - Ø165 |
| Profundidad de perforación | m | 28 | |
| Diámetro de la varilla | milímetro | Ø76/ Ø 89 | |
| Longitud de la varilla | m | 4 | |
| Capacidad de la varilla | pedazo | 6 1 | |
| Especificaciones del martillo | 4' - 5' | ||
| Colector de polvo | Método de recolección | Recogida hidráulica de polvo | |
- Sistema de alimentación
- Se utiliza una cubierta fabricada en acero inoxidable, resistente al desgaste, para proteger tanto la viga de alimentación como las columnas de perforación, asegurando su integridad a lo largo del tiempo.
- Ofrece un torque poderoso y una alta relación de reducción. Gracias a su diseño innovador, se reduce la probabilidad de atascos, mientras que la velocidad de rotación se puede ajustar en función de las particularidades de la roca a perforar.
- Los sellos importados aseguran un sellado eficiente y ofrecen una vida útil extendida, contribuyendo a la fiabilidad y sostenibilidad del sistema de perforación.
- Cambiador de varillas automático
- Un joystick permite un control total sobre el almacenaje, la inserción y extracción de las varillas, así como el ajuste de las pinzas mecánicas, todo desde un punto de control centralizado.
- Este sistema está diseñado para liberar las varillas con facilidad, gracias a su mecanismo de sujeción, lo que acelera significativamente el proceso y mejora la productividad.
- Activando un solo botón, el sistema procede al cambio automático de las varillas, optimizando los tiempos de operación y permitiendo una mayor continuidad en el trabajo de perforación.
- Compresor de aire
- El compresor de aire de dos etapas de Atlas Copco destaca por su potente salida de aire, confiabilidad y robustez. Este equipo es capaz de adaptarse a formaciones rocosas de diversa dureza, facilitando una alta tasa de penetración con eficiencia. Su diseño avanzado asegura un rendimiento óptimo en una amplia gama de condiciones de perforación, contribuyendo a la eficacia y la rapidez del proceso.
- Motor
- El motor de este equipo, un modelo turboalimentado de inyección directa con función de enfriamiento por agua, se caracteriza por su alto rendimiento y eficiencia energética. Su capacidad para entregar un desempeño confiable mientras ahorra energía lo convierte en una elección excelente para operaciones exigentes. El sistema de filtrado de aire de tres etapas garantiza la admisión de aire limpio, reduciendo significativamente la probabilidad de fallos del motor y extendiendo su vida útil, lo que asegura una operatividad prolongada y reducción de interrupciones en el trabajo.

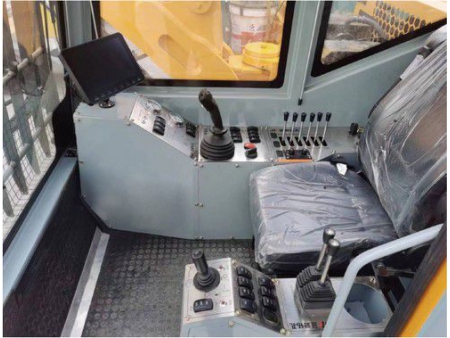

- Panel de control
- Utiliza un sistema hidráulico prioritario que ofrece una operatividad flexible, rendimiento confiable y mantenimiento sencillo, mejorando significativamente la maniobrabilidad de la plataforma.
- Permite una alimentación y elevación rápidas, adaptando la fuerza de alimentación según las condiciones específicas del entorno. Esta capacidad reduce el tiempo necesario para la perforación y aumenta la eficiencia general del proceso.

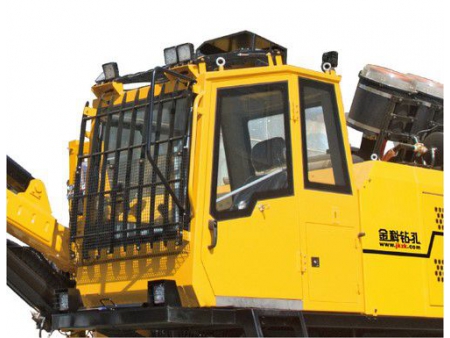

- Cabina
- La cabina cerrada, certificada bajo la norma FOPS, está equipada con aire acondicionado y cumple con los estándares de protección laboral de Estados Unidos y Europa. Esto garantiza un ambiente de trabajo seguro y confortable para el operador. Cuenta con una amplia ventana de seguridad proporciona una visión extensa del entorno, facilitando un control más eficaz y preciso de la plataforma por parte del operador.
- Sistema de control
- El sistema de control cuenta con un tablero que muestra de manera clara y en tiempo real los parámetros operativos, indicaciones y advertencias, lo que facilita el monitoreo constante y permite una perforación precisa del agujero. Este diseño intuitivo asegura que el operador tenga siempre la información necesaria a mano para tomar decisiones informadas y mantener la operación segura y eficiente.
- Recolector de polvo
- El recolector de polvo hidráulico, equipado con una cubierta deslizante para la captura eficiente del polvo, proporciona un rendimiento estable y eficaz. Esta característica no solo prolonga la vida útil de la plataforma, sino que también garantiza un ambiente de trabajo limpio, contribuyendo significativamente a la seguridad y comodidad en el sitio de operación.
- Tren de rodaje
- Equipado con cuatro ruedas y una oruga ampliada, facilita un desplazamiento suave y una excelente capacidad de escalada, crucial para trabajos de perforación intensivos.
- Incluye cuatro patas de nivelación ajustables, capaces de inclinarse hasta 10 grados hacia ambos lados, lo que permite operar con eficacia en terrenos irregulares.
- Altura Libre Sobre el Suelo: Con más de 400 mm de altura libre, el diseño del tren de rodaje asegura que la máquina pueda navegar por terrenos difíciles sin riesgo de colisión con el suelo, protegiendo la estructura y los componentes vitales del equipo.
¿Cuáles son los métodos de perforación para cimientos profundos?
Con el avance de la tecnología minera, se han desarrollado múltiples métodos de perforación. Entre los más comunes se encuentran la perforación con barrena, perforación rotativa con aire comprimido, perforación con circulación inversa, perforación con núcleo de diamante, perforación de agujeros de voladura y perforación rotativa hidráulica. Estos métodos se adaptan a diferentes necesidades y tipos de proyectos, ofreciendo soluciones específicas para la construcción de cimientos profundos.
¿Qué tipos de rocas se pueden perforar con equipo de perforación DTH?
El sistema DTH es versátil y adecuado para trabajar en una amplia gama de rocas, desde las más blandas hasta las extremadamente duras, incluyendo formaciones de dureza media. Esta capacidad lo convierte en una opción preferente para proyectos que requieren perforar en diversas condiciones geológicas, asegurando eficiencia y efectividad en la perforación a través de cualquier tipo de formación rocosa.
