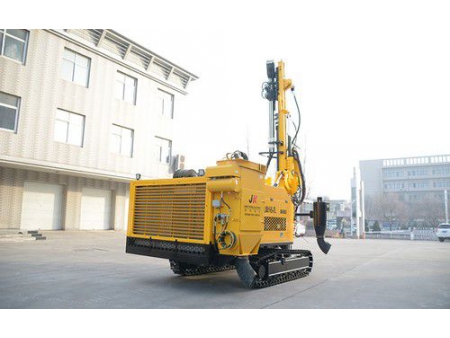

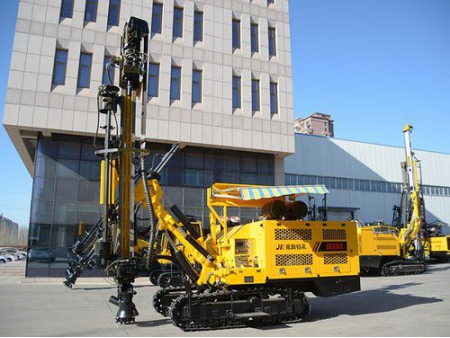

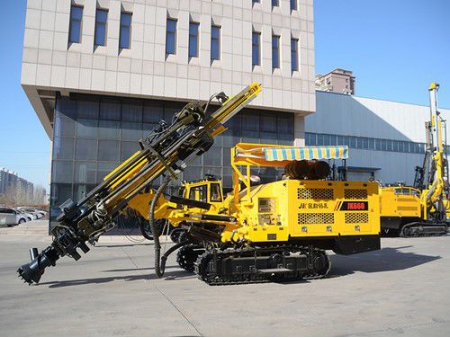

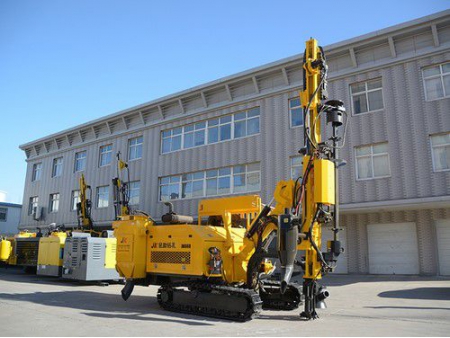

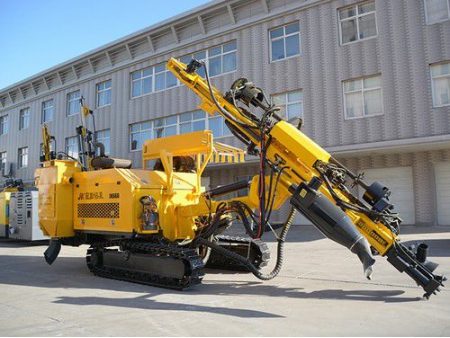

Máquina de Perforación DTH Integrada Sobre Orugas
JK660
- Diámetro de la perforación: 90-160mm
- Longitud de la barra de perforación: 3m
- Velocidad de marcha: 2km/h, 3km/h
- Opcional: Colector de polvo seco hidráulico/colector de polvo húmedo
El equipo JK660, una unidad de perforación DTH hidráulica sobre orugas y completamente integrada, resalta por su avanzada automatización y notable eficiencia al perforar. Este sistema unificado, que incorpora tanto la unidad de perforación como el compresor de aire en una sola estructura, resuelve eficazmente las dificultades relacionadas con la movilidad y el manejo a distancia del compresor, reduciendo tanto la pérdida de aire comprimido como los elevados costos asociados a la mano de obra. Gracias a su sistema de recolección de polvo de alto rendimiento, este equipo ofrece una alternativa de extracción minera que cumple con los estándares de protección ambiental, posicionándose como una solución ecológica para la industria.
Aplicaciones
Este sistema integrado de perforación es ideal para una amplia gama de proyectos, tales como desarrollos en la ingeniería hidroeléctrica, extracciones en minas a cielo abierto, obras de construcción vial y actividades de voladura en contextos de ingeniería defensiva. Su adaptabilidad y eficacia excepcional lo hacen indispensable en el enfrentamiento de los retos presentes en estos sectores.
| Modelo | JK660 | ||
| General | Peso | kg | 13500 |
| Longitud | mm | 8600 | |
| Anchura | mm | 2400 | |
| Altura | mm | 3350 | |
| Tren de rodaje | Ancho de vía | mm | 300 |
| Distancia al suelo | mm | 370 | |
| Oscilación de la vía | ° | ±10° | |
| Velocidad de marcha | km/h | 2 (baja velocidad) 3 (alta velocidad) | |
| Capacidad de pendiente | ° | 27° | |
| Motor | Modelo | CUMMINS QSC8.3-C260-30 | |
| Tipo | Motor diésel EFI de 6 cilindros refrigerado por agua | ||
| Potencia nominal | kW/rpm | 194/2100 | |
| Capacidad del depósito | L | 400 | |
| Compresor de aire | Marca | Atlas Copco | |
| Presión de trabajo | bar | 17 (high pressure) | |
| Caudal máx. de aire libre (FAD) | m³/min | 17 | |
| Motor rotativo | Índice de rotación | rpm | 0-140 |
| Par de rotación máx. | Nm | 3300 | |
| Método de alimentación | Motor cadena | ||
| Fuerza de alimentación | KN | 12 | |
| Fuerza de elevación | KN | 21 | |
| Carrera de alimentación | mm | 3990 | |
| Extensión de alimentación | mm | 1100 | |
| Cambiador de barras de perforación | Diámetro de perforación | mm | Ø90-Ø160 |
| Capacidad de la varilla | m | 6 1 | |
| Longitud de la varilla | m | 3 | |
| Diámetro de la varilla | mm | 76/89 | |
| Colector de polvo | Colector de polvo seco hidráulico (opcional: colector de polvo húmedo) | ||

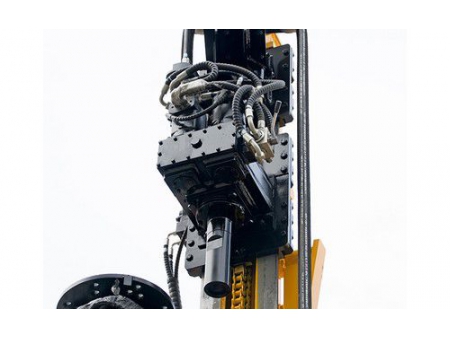

- Unidad de rotación
- Produce un torque elevado y cuenta con una alta relación de reducción, favoreciendo una eficiencia de transmisión excepcional, operaciones estables y una baja tasa de fallos.
- Reduce la probabilidad de que las brocas se queden atascadas en formaciones poco consolidadas, incrementando la tasa de éxito en la creación de agujeros.
- Incluye placas de revestimiento de material de alta resistencia molecular, resistentes al desgaste y duraderas, que no requieren lubricación. Se ha añadido un riel guía reforzado con acero al manganeso para ofrecer protección adicional al mástil contra el desgaste.
- Ofrece un sistema de rotación opcional de doble accionamiento con velocidades alta y baja, permitiendo una adaptación precisa a diversas condiciones de perforación.

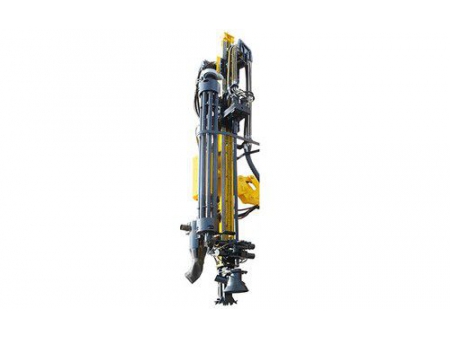

- Cambiador de varillas automático
- El manejo del cambiador automático de varillas es sencillo, permitiendo controlar el almacenamiento, carga, descarga y movimiento del sujetador de la máquina. Gracias a un diseño innovador de sujeción, el cambiador facilita la carga y descarga de las varillas, optimizando significativamente la eficiencia del trabajo.

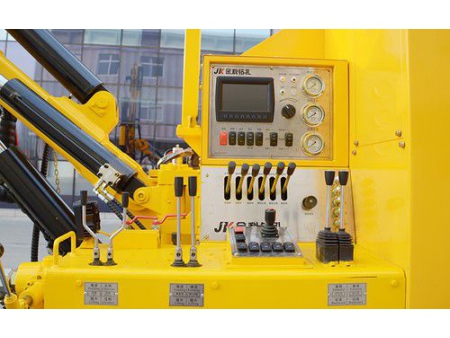

- Panel de operaciones
- El sistema facilita una alimentación y elevación rápidas, optimizando las transiciones durante el proceso de perforación.
- La fuerza de alimentación se ajusta dinámicamente según las condiciones del terreno, lo que permite reducir los tiempos de perforación y aumentar la eficiencia general del trabajo.

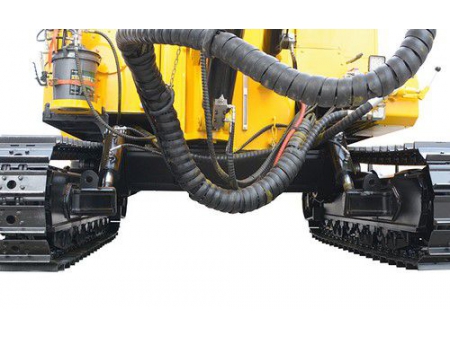

- Tren de rodaje
- Tiene una estructura robusta con cuatro ruedas y una oruga, asegurando estabilidad y resistencia.
- Las orugas ampliadas facilitan un desplazamiento suave y proporcionan una capacidad de escalada impresionante, esencial para soportar tareas de perforación intensivas.
- Cuatro patas estabilizadoras, ajustables hasta 10 grados hacia la izquierda y la derecha, brindan apoyo en terrenos difíciles, asegurando una operación estable y precisa.
- La capacidad para alternar entre velocidades altas y bajas permite una movilidad flexible, optimizando el traslado entre sitios de perforación y mejorando la eficiencia operativa.

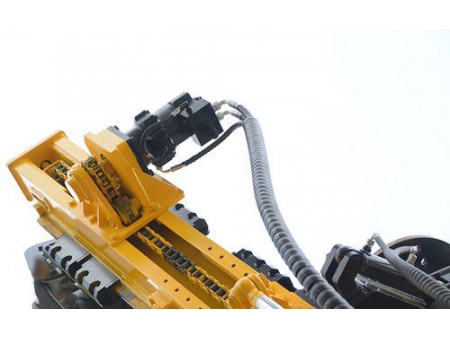

- Unidad de alimentación
- La unidad de alimentación libre de mantenimiento cuenta con un sistema de bloqueo hidromecánico que garantiza un torque constante de los motores hidráulicos, evitando al mismo tiempo posibles fugas hidráulicas y deslizamientos.
- Colector de polvo
- El recolector de polvo hidráulico, equipado con una cubierta deslizante para la recolección eficaz de polvo, ofrece un rendimiento estable y eficiente. Esta característica no solo prolonga la vida útil del equipo, sino que también garantiza un entorno de trabajo limpio y seguro.

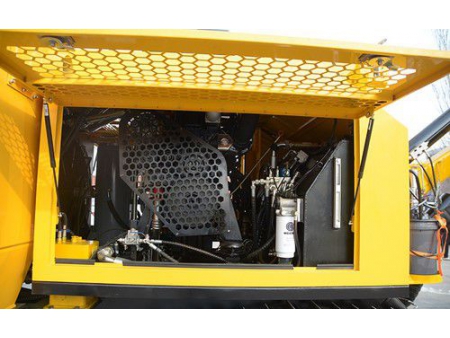

- Sistema de potencia
- Incorpora un motor de inyección directa turboalimentado de alta potencia con función de enfriamiento por agua, asegurando una operación fiable y un consumo de energía reducido.
- Un filtro de aire de dos etapas garantiza la captura de aire limpio, minimizando las tasas de fallo del motor y prolongando su vida útil.
- Las bombas hidráulicas y válvulas importadas se destacan por su resistencia a la presión, gran capacidad de salida y alta calidad, contribuyendo a la durabilidad y fiabilidad del sistema.

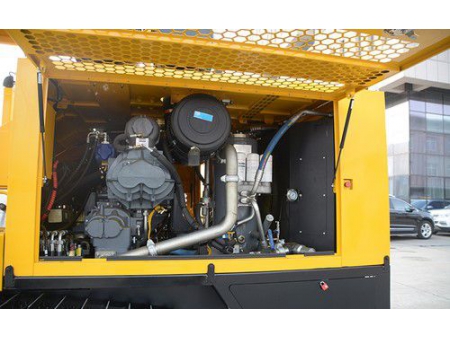

- Compresor de aire
- El compresor de aire de Atlas Copco, con una presión de trabajo de 17 bar y un caudal de aire de 17 m³/min, muestra un rendimiento confiable, capaz de apoyar la perforación a través de una variedad de rocas. Su capacidad robusta asegura que el equipo de perforación pueda operar eficientemente en diferentes condiciones geológicas.
¿Qué es el método de perforación con martillo de fondo (DTH)?
La perforación DTH es una técnica utilizada principalmente para la creación de cimientos profundos. Mediante la aplicación de presión hidráulica, las barras de perforación transfieren energía a las brocas para fracturar rocas duras en pequeños fragmentos y polvo, los cuales son posteriormente evacuados con aire.
¿En qué aplicaciones se utiliza el método de perforación DTH?
El método DTH, que combina la potencia hidráulica con el uso de aire, es ideal para perforar en rocas duras como granitos y basaltos. La eficiencia de la perforación se ve significativamente incrementada por el uso de compresores de aire de alta calidad.
¿Cuál es la diferencia entre la perforación rotativa y la perforación con martillo de fondo DTH?
Ambos, la perforación rotativa y la DTH, son métodos comúnmente empleados en la minería superficial. Sin embargo, la técnica de perforacion con msrti DTH se distingue por su alta eficiencia en la perforación, particularmente al atravesar rocas duras, ofreciendo ventajas significativas en términos de velocidad y efectividad.
