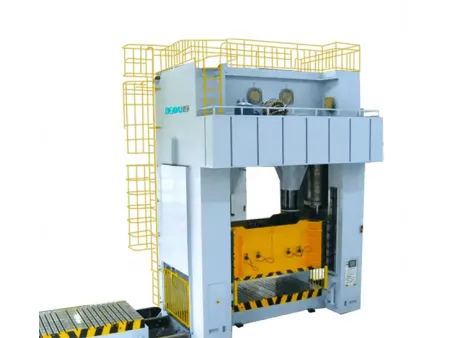

Prensa de lado recto con engranajes excéntricos de 4 puntos
Prensas de estampado DS4/DSL4
- Capacidad 630T a 1600T
- Carreras por minuto 8 a 18 carreras por minuto
- Longitud de carrera 500mm a 800mm
- Área de deslizamiento 4000×2200mm a 5000×2600mm
La prensa de lado recto con engranajes excéntricos de 4 puntos DS4/DSL4 está diseñada para estampado, punzonado, plegado, corte y troquelado de metal a gran escala y de alta precisión. Toda la línea de prensado puede configurarse en configuraciones de 4 o 5 prensas con cabezales móviles dobles. La velocidad de producción alcanza de 15 a 18 piezas por minuto, con funcionamiento intermitente y continuo para cumplir con las diferentes necesidades de producción. El tiempo de cambio de troquel (ADC) en toda la línea se controla entre 90 y 180 segundos, lo que mejora considerablemente la eficiencia. La primera prensa está equipada con un amortiguador neumático y todo el sistema está completamente cerrado y automatizado, ofreciendo un rendimiento eficiente, inteligente y estable para tareas de fabricación complejas.
Con una capacidad de 630T a 1,600T y velocidades de carrera de entre 8 y 18 carreras por minuto, la prensa lateral recta con engranajes excéntricos de cuatro puntos está diseñada para soportar una producción exigente a gran escala.
- Componentes automotrices
- Otros productos: hebillas de cinturones de seguridad, carcasas de filtros, juntas de abrazadera quirúrgica
- Bastidor de acero soldado disponible en estructura desmontable o integral, con viga superior, cuerpo intermedio y base conectados por cuatro varillas de refuerzo pretensadas para una alta rigidez.
- Sistema de transmisión por engranajes excéntricos para una transmisión estable y bajo nivel de ruido.
- Guías largas de cuatro lados para una fuerza lateral mínima y excelente precisión.
- Sistema de control PLC programable para arranque electrónico de leva, monitorización del ángulo de frenado, visualización de presión y tonelaje, y control multifunción.
| Modelo | Unidad | | | | | |
| Tipo | S | S | S | S | S | |
| Capacidad | T | 630 | 800 | 1000 | 1250 | 1600 |
| Punto de tonelaje nominal | mm | 13 | 13 | 13 | 13 | 13 |
| Carreras por minuto | S.P.M | 8-18 | 8-18 | 8-18 | 8-18 | 8-18 |
| Longitud de la carrera | mm | 500 | 600 | 600 | 700 | 800 |
| Altura máxima de cierre | mm | 1200 | 1300 | 1400 | 1400 | 1400 |
| Ajuste de la altura del troquel | mm | 500 | 550 | 600 | 650 | 650 |
| Área de deslizado | mm | 4000×2200 | 4200×2200 | 4200×2400 | 4600×2500 | 5000×2600 |
| Área de soporte | mm | 4000×2200 | 4200×2200 | 4200×2400 | 4600×2500 | 5000×2600 |
| Presión de aire requerida | kg/cm² | 0.55 | 0.55 | 0.55 | 0.55 | 0.55 |
| Motor principal | kW.p | 90 | 110 | 132 | 200 | 250 |
| Apertura en bastidores laterales | mm | 2200 | 2200 | 2400 | 2500 | 2600 |
| Mecanismo de ajuste de corredera | Eléctrico | |||||
| Amortiguador del troquel | 1 almohadilla/pad, 2 cilindros | |||||
| Capacidad del amortiguador del troquel | ton | 100 | 150 | 150 | 200 | 250 |
| Longitud de carrera del amortiguador del troquel | mm | 200 | 200 | 200 | 250 | 250 |
| Peso máximo del troquel superior | ton | 15 | 18 | 20 | 22 | 25 |
| Modelo | Unidad | | | | | |
| Tipo | S | S | S | S | S | |
| Capacidad | T | 1000 | 1250 | 1400 | 1600 | 2000 |
| Punto de tonelaje nominal | mm | 13 | 13 | 13 | 13 | 13 |
| Carreras por minuto | S.P.M | 8-18 | 8-18 | 8-18 | 8-18 | 8-18 |
| Longitud de la carrera | mm | 800 | 1000 | 1100 | 1200 | 1400 |
| Altura máxima de cierre | mm | 1200 | 1300 | 1300 | 1400 | 1500 |
| Ajuste de la altura del troquel | mm | 550 | 600 | 600 | 600 | 700 |
| Área de deslizado | mm | 4200×2200 | 4500×2200 | 4500×2400 | 4500×2500 | 4600×2600 |
| Área de soporte | mm | 4200×2200 | 4500×2200 | 4500×2400 | 4500×2500 | 4600×2600 |
| Presión de aire requerida | kg/cm² | 0.55 | 0.55 | 0.55 | 0.55 | 0.55 |
| Motor principal | kW.p | 220 | 250 | 250 | 315 | 400 |
| Apertura en bastidores laterales | mm | 2200 | 2200 | 2400 | 2500 | 2600 |
| Mecanismo de ajuste de corredera | Eléctrico | |||||
| Amortiguador del troquel | 1 almohadilla/pad, 2 cilindros | |||||
| Capacidad del amortiguador del troquel | ton | 200 | 250 (con cerradura opcional) | 250 (con cerradura opcional) | 300 (con cerradura opcional) | 400 (con cerradura opcional) |
| Longitud de carrera del amortiguador del troquel | mm | 300 | 350 | 350 | 350 | 350 |
| Peso máximo del troquel superior | ton | 18 | 20 | 20 | 22 | 25 |
- Variador de velocidad
- Protector hidráulico de sobrecarga
- Luz del área de troquel
- Ajuste eléctrico de la corredera
- Dispositivo de seguridad fotoeléctrico
- Indicador digital de altura del troquel
- Sistema de contrapeso de la corredera y el troquel
- Codificador electrónico
- Detector de atascos
- Toma de corriente
- Sistema de control hombre-máquina (Defu)
- Dispositivo de seguridad contra sobremarcha
- Expulsor de aire
- Caja de herramientas de mantenimiento
- Manual de instrucciones
- Embrague húmedo
- Amortiguador neumático de troquel
- Interruptor de pedal
- Cambio rápido de troquel
- Extracción de corredera
- Desbobinador automático
- Manipulador inteligente
- Soporte móvil
- Detector de residuos (Riken Optech Corporation)
- Monitor de tonelaje
- Puerta de seguridad delantera
- Puerta de seguridad trasera
- Bloque de troquel de seguridad con tapón
- Embrague y freno separados
- Freno de volante
Los diseños están sujetos a cambios sin previo aviso y se pueden personalizar según sus necesidades.
Nuestro folleto de productos
La prensa de lado recto con engranajes excéntricos de cuatro puntos ofrece potencia, precisión y automatización inteligente para la producción de alto volumen. Contáctenos para descubrir cómo esta prensa puede mejorar su eficiencia de fabricación.
