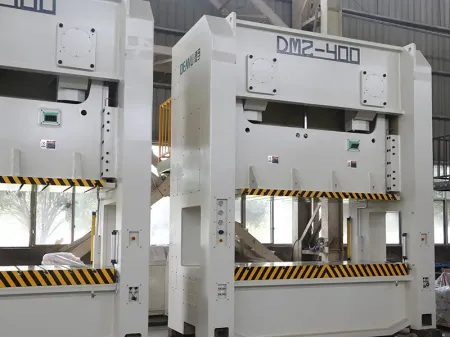

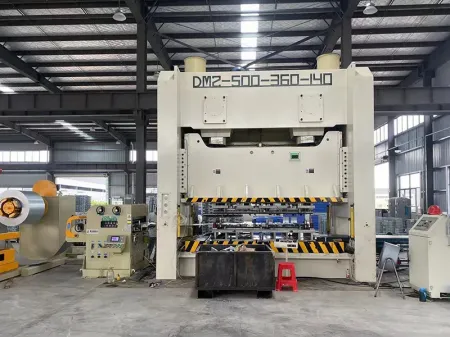

Prensas de estampado DM2/DM2L

Prensa mecánica para estampado, punzonado, plegado, corte y troquelado de metales.

Capacidad 160T a 600T
Carreras por minuto 20 a 70carreras por minuto
Longitud de carrera 130mm a 300mm
Área de deslizamiento 1600×650mm a 3400×1100mm

La prensa de doble biela de lado recto DM2/DM2L está diseñada para estampado, punzonado, plegado, corte y troquelado de alta precisión. Con una estructura de doble biela de bastidor cerrado, esta prensa ofrece una rigidez, estabilidad y una distribución uniforme de la fuerza excepcionales, lo que la hace ideal para la producción de componentes electrónicos de precisión, dispositivos de comunicación, computadoras, electrodomésticos, piezas de automoción y estatores y rotores de motores. Es especialmente adecuada para el troquelado progresivo en grandes áreas de soporte y admite cargas descentradas, satisfaciendo así las necesidades de las industrias automotriz, de motocicletas, de accesorios metálicos o hardware y de electrodomésticos.

Con una capacidad de 160T a 600T y velocidades de carrera de entre 20 y 70 SPM, la prensa de doble biela de lado recto está diseñada para una producción exigente y de alta precisión. Fabricada según los estándares de precisión JIS Grado 1 de Japón, garantiza operaciones estables y consistentes.

Aplicaciones

Herramientas: ranuras para llaves, alicates, puntas de destornillador, cabezas de martillo
Utensilios de cocina: tapas de ollas, cuchillos, bandejas para hornear
Electrodomésticos: carcasas de lavadoras, paneles de puertas de refrigeradores, paneles de hornos microondas, carcasas de aires acondicionados
Herrajes: bisagras, cerraduras, tornillos
Electrónica: marcos de teléfonos inteligentes, carcasas metálicas, soportes de placas de circuitos, piezas de LCD
Componentes automotrices y más
Otros productos: hebillas de cinturones de seguridad, carcasas de filtros, juntas de abrazadera quirúrgica

Características principales

Bastidor de acero soldado ultrarrígido para una precisión estable y duradera
Mecanismo de biela de alta resistencia para una transferencia de fuerza suave
Guías largas extra anchas de seis superficies con bloqueo sólido para una precisión direccional excepcional y capacidad de carga descentrada
Sistema de embrague y freno húmedo de alto par para un funcionamiento suave
Sistema hidráulico de protección contra sobrecargas de alta sensibilidad
Detección precisa de sobrecarga excéntrica con excelente retención de precisión

Especificaciones

Modelo	Unidad	DM2-160T		DM2-200T		DM2-250T		DM2-300T		DM2-400T		DM2-500T		DM2-600T
Tipo		V	H	V	H	V	H	V	H	S (área de trabajo pequeña)	S (área de trabajo grande)	S (área de trabajo pequeña)	S (área de trabajo grande)	S (área de trabajo pequeña)		S (área de trabajo grande)
Capacidad	T	160		200		250		300		400		500		600
Punto de tonelaje nominal	mm	6	3	6	3	7	3	7	3	7	7	9	9	10			10
Carreras por minuto	S.P.M	30- 55	40-85	20-50	35-70	20-40	30-60	20-35	30-50	20-40	20-30	20-35	20-35	20-35			15-25
Longitud de la carrera	mm	180	130	250	150	280	170	300	170	300	300	300	300	300			300
Altura máxima de cierre	mm	450	400	500	450	550	450	550	450	550	550	650	650	700			700
Ajuste de la altura del troquel	mm	100		120		120		120		120		150		150
Área de deslizado	mm	1600×650		1850×750		2400×900		2400×900		2700×1000	3000×1000	2700×1200	3100×1100	2800×1100			3400×1100
Área de soporte	mm	1800×760		2200×940		2500×1000		2500×1000		2700×1100	3100×1100	2700×1200	3200×1200	2900×1200			3600×1200
Presión de aire requerida	kg/cm²	6		6		6		6		6		6		6
Motor principal	kW.p	15×4		18.5×4		22×4		30×4		30×4		45×4		55×4
Apertura en bastidores laterales	mm	700×450		900×600		900×600		900×600		900×600		1000×750		1100×750
Mecanismo de ajuste de corredera		Eléctrico
Precisión		JIS 6402 (Japón) Grado-1
Amortiguador del troquel		2 almohadillas/pad, 2 cilindros
Capacidad del amortiguador del troquel	ton	6.3×2		10×2		14×2		14×2		Personalizable		Personalizable			Personalizable
Longitud de carrera del amortiguador del troquel	mm	70		80		100		100		Personalizable		Personalizable			Personalizable
Área de la almohadilla del amortiguador del troquel	mm	410×260×2		540×350×2		640×470×2		640×470×2		Personalizable		Personalizable			Personalizable

Configuraciones estándar

Variador de velocidad
Protector hidráulico de sobrecarga
Iluminación del área de troquel
Ajuste eléctrico de la corredera
Dispositivo de seguridad fotoeléctrico
Indicador digital de altura del troquel
Sistema de contrapeso de la corredera y el troquel

Codificador electrónico
Detector de atascos
Toma de corriente
Sistema de control hombre-máquina (Defu)
Dispositivo de seguridad contra sobremarcha
Expulsor de aire
Caja de herramientas de mantenimiento
Manual de instrucciones

Configuraciones opcionales

Embrague húmedo
Amortiguador neumático de troquel
Interruptor de pedal
Cambio rápido de troquel
Extracción de corredera
Desbobinador automático
Manipulador inteligente

Soporte móvil
Detector de residuos
Monitor de tonelaje
Puerta de seguridad delantera
Puerta de seguridad trasera
Bloque de seguridad con tapón

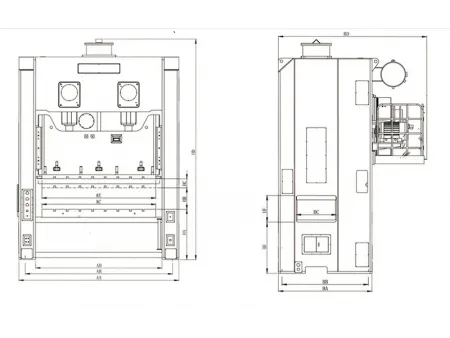

Dimensiones del contorno (mm)

Modelo	DM2-160		DM2-200		DM2-250		DM2-300		DM2-400		DM2-500		DM2-600
Tipo	S	H	S	H	S	H	S	H	S	H	S	H	S	H
AA	2590		3000		3700		3700		4100		4300		4700
AB	2240		2700		3350		3350		3750		3900		4250
AC	1800		2200		2500		2500		3200		3300		3500
AD	1880		2290		2800		2800		3300		3450		3650
AE	1600		1850		2100		2100		2800		2900		3100
BA	1400		1750		1800		1800		2100		2300		2550
BB	1200		1550		1450		1450		1940		2050		2200
BC	700		900		900		900		900		1000		1100
BD	2150		2500		2950		2950		3129		3750		3900
HA	800		900		1000		1000		1200		1200		1200
HB	450	400	550	450	550	450	550	450	550	450	580	480	600	500
HC	190	130	250	150	280	170	300	170	300	170	300	180	300	1800
HD	340	3300	3750	3600	4250	4040	4400	4170	5195	4965	5870	5620	6100	5870
HF	900		900		1000		1000		1150		1150		1150
HE	450		600		600		600		600		600		600

Modelo	DM2-160	DM2-200	DM2-250	DM2-300	DM2-400	DM2-500	DM2-600
Área de deslizamiento (L-R×F-B)	1600×650	1850×750	2100×900	2200×900	3100×1000	3200×1000	3400×1000
Tipo de ranura en T	A	A	A	A	A	A	A
Tipo de ranura en T	B	B	B	B	B	B	B
b6	375	375	450	450	600	600	600
b7	125	125	150	150	200	200	200

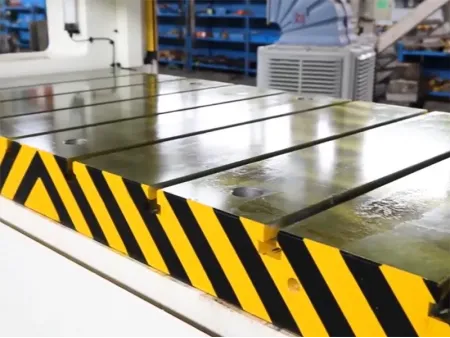

Detalle de ranura en T

Modelo	A	B
a	22	28
b	37	48
C	24	28
d	16	20
r	1	1
