Bomba de pistones axiales de desplazamiento fijo para circuito abierto

Solicite un presupuesto

Sitio web: http://hydraulicsystem-ar.com/1-1-1-fixed-displacement-pump.html

Esta bomba de desplazamiento fijo está diseñada para ofrecer un rendimiento hidráulico confiable y eficiente. Gracias a su configuración de pistones axiales con eje inclinado, proporciona una transmisión hidrostática estable en sistemas de circuito abierto. Es una opción ideal para aplicaciones exigentes como maquinaria pesada, automatización industrial o equipos de construcción, garantizando un funcionamiento continuo y sin interrupciones incluso en entornos de alta demanda.

Desplazamiento: 10-200 cm³/rev
Presión nominal: 400 bar
Presión máxima admisible: 450 bar

Datos técnicos

Tamaño

Desplazamiento
(cm³/rev)

Velocidad máx. (rpm)

n_nom

n_máx

Flujo de salida
(L/min)

Potencia (kW)

Δp=350 bar

Δp=400 bar

Detalles

10.3

3150

6000

Desplazamiento geométrico		V_g	cm³/rev	10.3
Velocidad de rotación máx.		n_nom	rpm	3150
Velocidad de rotación máx.		n_máx	rpm	6000
Flujo de salida		q_v	L/min	32
Potencia	Δp=350 bar	P	kW	19
Potencia	Δp=400 bar	P	kW	22
Par	Δp=350 bar	T	Nm	57
Par	Δp=400 bar	T	Nm	66
Rigidez de rotación		c	kNm/rad	0.92
Momento de inercia del grupo rotatorio		J_GR	kg·m²	0.0004
Aceleración angular máx.		α	rad/s²	5000
Volumen de la carcasa		V	L	0.17
Peso (aprox.)		m	kg	6

3150

6000

Desplazamiento geométrico		V_g	cm³/rev	12
Velocidad de rotación máx.		n_nom	rpm	3150
Velocidad de rotación máx.		n_máx	rpm	6000
Flujo de salida		q_v	L/min	38
Potencia	Δp=350 bar	P	kW	22
Potencia	Δp=400 bar	P	kW	25
Par	Δp=350 bar	T	Nm	67
Par	Δp=400 bar	T	Nm	76
Rigidez de rotación		c	kNm/rad	1.25
Momento de inercia del grupo rotatorio		J_GR	kg·m²	0.0004
Aceleración angular máx.		α	rad/s²	5000
Volumen de la carcasa		V	L	0.17
Peso (aprox.)		m	kg	6

3150

6000

Desplazamiento geométrico		V_g	cm³/rev	16
Velocidad de rotación máx.		n_nom	rpm	3150
Velocidad de rotación máx.		n_máx	rpm	6000
Flujo de salida		q_v	L/min	50
Potencia	Δp=350 bar	P	kW	29
Potencia	Δp=400 bar	P	kW	34
Par	Δp=350 bar	T	Nm	89
Par	Δp=400 bar	T	Nm	102
Rigidez de rotación		c	kNm/rad	1.59
Momento de inercia del grupo rotatorio		J_GR	kg·m²	0.0004
Aceleración angular máx.		α	rad/s²	5000
Volumen de la carcasa		V	L	0.17
Peso (aprox.)		m	kg	6

22.9

2500

4750

Desplazamiento geométrico		V_g	cm³/rev	22.9
Velocidad de rotación máx.		n_nom	rpm	2500
Velocidad de rotación máx.		n_máx	rpm	4750
Flujo de salida		q_v	L/min	57
Potencia	Δp=350 bar	P	kW	33
Potencia	Δp=400 bar	P	kW	38
Par	Δp=350 bar	T	Nm	128
Par	Δp=400 bar	T	Nm	146

28.1

2500

4750

Desplazamiento geométrico		V_g	cm³/rev	28.1
Velocidad de rotación máx.		n_nom	rpm	2500
Velocidad de rotación máx.		n_máx	rpm	4750
Flujo de salida		q_v	L/min	70
Potencia	Δp=350 bar	P	kW	41
Potencia	Δp=400 bar	P	kW	47
Par	Δp=350 bar	T	Nm	157
Par	Δp=400 bar	T	Nm	179
Rigidez de rotación		c	kNm/rad	2.93
Momento de inercia del grupo rotatorio		J_GR	kg·m²	0.0012
Aceleración angular máx.		α	rad/s²	6500
Volumen de la carcasa		V	L	0.2
Peso (aprox.)		m	kg	9.5

2500

4750

Desplazamiento geométrico		V_g	cm³/rev	32
Velocidad de rotación máx.		n_nom	rpm	2500
Velocidad de rotación máx.		n_máx	rpm	4750
Flujo de salida		q_v	L/min	80
Potencia	Δp=350 bar	P	kW	47
Potencia	Δp=400 bar	P	kW	53
Par	Δp=350 bar	T	Nm	178
Par	Δp=400 bar	T	Nm	204
Rigidez de rotación		c	kNm/rad	3.12
Momento de inercia del grupo rotatorio		J_GR	kg·m²	0.0012
Aceleración angular máx.		α	rad/s²	6500
Volumen de la carcasa		V	L	0.2
Peso (aprox.)		m	kg	9.5

45.6

2240

4250

102

Desplazamiento geométrico		V_g	cm³/rev	45.6
Velocidad de rotación máx.		n_nom	rpm	2240
Velocidad de rotación máx.		n_máx	rpm	4250
Flujo de salida		q_v	L/min	102
Potencia	Δp=350 bar	P	kW	60
Potencia	Δp=400 bar	P	kW	68
Par	Δp=350 bar	T	Nm	254
Par	Δp=400 bar	T	Nm	290
Rigidez de rotación		c	kNm/rad	4.18
Momento de inercia del grupo rotatorio		J_GR	kg·m²	0.0024
Aceleración angular máx.		α	rad/s²	14600
Volumen de la carcasa		V	L	0.33
Peso (aprox.)		m	kg	13.5

56.1

2000

3750

112

Desplazamiento geométrico		V_g	cm³/rev	56.1
Velocidad de rotación máx.		n_nom	rpm	2000
Velocidad de rotación máx.		n_máx	rpm	3750
Flujo de salida		q_v	L/min	112
Potencia	Δp=350 bar	P	kW	65
Potencia	Δp=400 bar	P	kW	75
Par	Δp=350 bar	T	Nm	313
Par	Δp=400 bar	T	Nm	357
Rigidez de rotación		c	kNm/rad	5.94
Momento de inercia del grupo rotatorio		J_GR	kg·m²	0.0042
Aceleración angular máx.		α	rad/s²	7500
Volumen de la carcasa		V	L	0.45
Peso (aprox.)		m	kg	18

2000

3750

126

Desplazamiento geométrico		V_g	cm³/rev	63
Velocidad de rotación máx.		n_nom	rpm	2000
Velocidad de rotación máx.		n_máx	rpm	3750
Flujo de salida		q_v	L/min	126
Potencia	Δp=350 bar	P	kW	74
Potencia	Δp=400 bar	P	kW	84
Par	Δp=350 bar	T	Nm	351
Par	Δp=400 bar	T	Nm	401
Rigidez de rotación		c	kNm/rad	6.25
Momento de inercia del grupo rotatorio		J_GR	kg·m²	0.0042
Aceleración angular máx.		α	rad/s²	7500
Volumen de la carcasa		V	L	0.45
Peso (aprox.)		m	kg	18

80.4

1800

3350

145

Desplazamiento geométrico		V_g	cm³/rev	80.4
Velocidad de rotación máx.		n_nom	rpm	1800
Velocidad de rotación máx.		n_máx	rpm	3350
Flujo de salida		q_v	L/min	145
Potencia	Δp=350 bar	P	kW	84
Potencia	Δp=400 bar	P	kW	96
Par	Δp=350 bar	T	Nm	448
Par	Δp=400 bar	T	Nm	512
Rigidez de rotación		c	kNm/rad	8.73
Momento de inercia del grupo rotatorio		J_GR	kg·m²	0.0072
Aceleración angular máx.		α	rad/s²	6000
Volumen de la carcasa		V	L	0.55
Peso (aprox.)		m	kg	23

1800

3350

162

108

Desplazamiento geométrico		V_g	cm³/rev	90
Velocidad de rotación máx.		n_nom	rpm	1800
Velocidad de rotación máx.		n_máx	rpm	3350
Flujo de salida		q_v	L/min	162
Potencia	Δp=350 bar	P	kW	95
Potencia	Δp=400 bar	P	kW	108
Par	Δp=350 bar	T	Nm	501
Par	Δp=400 bar	T	Nm	573
Rigidez de rotación		c	kNm/rad	9.14
Momento de inercia del grupo rotatorio		J_GR	kg·m²	0.0072
Aceleración angular máx.		α	rad/s²	6000
Volumen de la carcasa		V	L	0.55
Peso (aprox.)		m	kg	23

107

106.7

1600

3000

171

100

114

Desplazamiento geométrico		V_g	cm³/rev	106.7
Velocidad de rotación máx.		n_nom	rpm	1600
Velocidad de rotación máx.		n_máx	rpm	3000
Flujo de salida		q_v	L/min	171
Potencia	Δp=350 bar	P	kW	100
Potencia	Δp=400 bar	P	kW	114
Par	Δp=350 bar	T	Nm	594
Par	Δp=400 bar	T	Nm	679
Rigidez de rotación		c	kNm/rad	11.2
Momento de inercia del grupo rotatorio		J_GR	kg·m²	0.0116
Aceleración angular máx.		α	rad/s²	4500
Volumen de la carcasa		V	L	0.8
Peso (aprox.)		m	kg	32

125

1600

3000

200

117

133

Desplazamiento geométrico		V_g	cm³/rev	125
Velocidad de rotación máx.		n_nom	rpm	1600
Velocidad de rotación máx.		n_máx	rpm	3000
Flujo de salida		q_v	L/min	200
Potencia	Δp=350 bar	P	kW	117
Potencia	Δp=400 bar	P	kW	133
Par	Δp=350 bar	T	Nm	696
Par	Δp=400 bar	T	Nm	796
Rigidez de rotación		c	kNm/rad	11.9
Momento de inercia del grupo rotatorio		J_GR	kg·m²	0.0116
Aceleración angular máx.		α	rad/s²	4500
Volumen de la carcasa		V	L	0.8
Peso (aprox.)		m	kg	32

160

160.4

1450

2650

233

136

155

Desplazamiento geométrico		V_g	cm³/rev	160.4
Velocidad de rotación máx.		n_nom	rpm	1450
Velocidad de rotación máx.		n_máx	rpm	2650
Flujo de salida		q_v	L/min	233
Potencia	Δp=350 bar	P	kW	136
Potencia	Δp=400 bar	P	kW	155
Par	Δp=350 bar	T	Nm	893
Par	Δp=400 bar	T	Nm	1021
Rigidez de rotación		c	kNm/rad	17.4
Momento de inercia del grupo rotatorio		J_GR	kg·m²	0.022
Aceleración angular máx.		α	rad/s²	3500
Volumen de la carcasa		V	L	1.1
Peso (aprox.)		m	kg	45

180

1450

2650

261

152

174

Desplazamiento geométrico		V_g	cm³/rev	180
Velocidad de rotación máx.		n_nom	rpm	1450
Velocidad de rotación máx.		n_máx	rpm	2650
Flujo de salida		q_v	L/min	261
Potencia	Δp=350 bar	P	kW	152
Potencia	Δp=400 bar	P	kW	174
Par	Δp=350 bar	T	Nm	1003
Par	Δp=400 bar	T	Nm	1146
Rigidez de rotación		c	kNm/rad	18.2
Momento de inercia del grupo rotatorio		J_GR	kg·m²	0.022
Aceleración angular máx.		α	rad/s²	3500
Volumen de la carcasa		V	L	1.1
Peso (aprox.)		m	kg	45

200

1550

2750

310

181

207

Desplazamiento geométrico		V_g	cm³/rev	200
Velocidad de rotación máx.		n_nom	rpm	1550
Velocidad de rotación máx.		n_máx	rpm	2750
Flujo de salida		q_v	L/min	310
Potencia	Δp=350 bar	P	kW	181
Potencia	Δp=400 bar	P	kW	207
Par	Δp=350 bar	T	Nm	1114
Par	Δp=400 bar	T	Nm	1273
Rigidez de rotación		c	kNm/rad	57.3
Momento de inercia del grupo rotatorio		J_GR	kg·m²	0.0353
Aceleración angular máx.		α	rad/s²	11000
Volumen de la carcasa		V	L	2.7
Peso (aprox.)		m	kg	66

Tamaño	Desplazamiento (cm³/rev)	Velocidad máx. (rpm)		Flujo de salida (L/min)	Potencia (Kw)
Tamaño	Desplazamiento (cm³/rev)	n_nom	n_máx	Flujo de salida (L/min)	Δp=350 bar	Δp=400 bar
10	10.3	3150	6000	32	19	22
12	12	3150	6000	38	22	25
16	16	3150	6000	50	29	34
23	22.9	2500	4750	57	33	38
28	28.1	2500	4750	70	41	47
32	32	2500	4750	80	47	53
45	45.6	2240	4250	102	60	68
56	56.1	2000	3750	112	65	75
63	63	2000	3750	126	74	84
80	80.4	1800	3350	145	84	96
90	90	1800	3350	162	95	108
107	106.7	1600	3000	171	100	114
125	125	1600	3000	200	117	133
160	160.4	1450	2650	233	136	155
180	180	1450	2650	261	152	174
200	200	1550	2750	310	181	207

Características

Potencia en un diseño compacto Esta bomba de desplazamiento fijo está pensada para ofrecer un alto rendimiento hidráulico sin ocupar espacio innecesario.
Versatilidad y confianza en todo tipo de aplicación Funciona a la perfección tanto en sistemas móviles como estacionarios, garantizando un flujo estable y eficiente en todo momento.
Control total del flujo Gracias a su ingeniería de precisión, el flujo se ajusta de forma proporcional a la velocidad y el desplazamiento, lo que permite un control exacto sobre el sistema.
Durabilidad comprobada Sus rodamientos están diseñados para soportar ciclos de trabajo largos y exigentes sin comprometer el rendimiento.
Eficiencia sin fugas Los pistones cónicos de una sola pieza, junto con anillos de sellado de alto rendimiento, reducen al mínimo las fugas internas y maximizan la eficiencia del sistema.

Tags:
Soluciones hidráulicas industriales
Válvulas hidráulicas
Sistema hidráulico
Válvula de alivio
Válvula de retención
Válvula basculante
Válvula direccional
Accesorios hidráulicos
Componentes hidráulicos
Fabricante chino de válvulas hidráulicas

Aplicaciones

Camión de basura

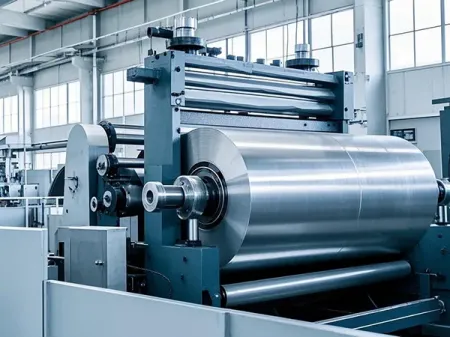

Equipos de laminación de papel de aluminio

Nuestra bomba de caudal fijo es una excelente opción para lograr un funcionamiento eficiente, constante y sin complicaciones. Ya sea para maquinaria industrial o aplicaciones móviles, le ayudamos a encontrar la solución que mejor se adapte a sus necesidades.
