Molino vertical de rodillos
Avalados por muchos años de experiencia en innovación tecnológica en el campo de la molienda de cemento y escoria, CITIC HIC ha desarrollado con éxito diversos tipos de molinos verticales de rodillos. Apoyados en nuestras capacidades de desarrollo técnico, experiencia en fabricación, estrictas medidas de control de calidad y servicios integrales, trabajaremos mano a mano con nuestros clientes de diversas partes del mundo para desarrollar soluciones de molinos verticales robustos.
En nuestro excelente laboratorio nacional, CITIC HIC ha establecido un plataformas para pruebas de molinos verticales rodillos, para llevar a cabo ensayos y pruebas sobre diferentes materiales para determinar la mejor solución para la selección de molinos de rodillos.
Nuestros ingenieros utilizan el software FEA para analizar, calcular y optimizar la resistencia estructural de componentes clave como rodillos de molienda, balancines, mesas de rectificado, etc., para garantizar una alta fiabilidad en el funcionamiento de la máquina.
- Flujo de fluidos
-
El software profesional de simulación de flujo de fluidos se utiliza para analizar y optimizar la estructura interna del molino de rodillos vertical para el análisis y la optimización del flujo de fluidos.
- Transmisión
-
El reductor de engranajes planetarios verticales de gran tamaño se desarrolló utilizando tecnología de punta. El mecanismo de engranajes se compone de una etapa de engranaje cónico y dos etapas de engranajes planetarios, se caracteriza por su alta precisión de transmisión, distribución uniforme de tensión y excelente capacidad de carga. De acuerdo con el estándar AGMA, el coeficiente de funcionamiento del engranaje es superior a 2,5.
- Clasificador/separador
-
El clasificador dinámico está integrado en el molino vertial de rodillos para proporcionar alta precisión, alta eficiencia, baja caída de presión y bajo consumo de energía.
- Control
-
El sistema de control avanzado monitorea los parámetros de funcionamiento en tiempo real. Para facilitar el control, se configura una pantalla táctil para permitir que la máquina funcione de forma altamente automática, continua y estable.
- Solución de procesos integrales
-
Diseño de equipos → Diseño de productos → Equipment configuration → Instalación y puesta en marcha a través de proyectos llave en mano
| Modelo | Capacidad | Salida de la línea de clinker | Diámetro de la mesa de rectificado | Reductor principal | Potencia del motor principal |
| t/h | t/d | mm | kW | ||
LGM7027 | 820-880 | 10000 | 7000 | MZL710 | 7200-7600 |
LGM6027 | 600-650 | 7000 | 6000 | MZL600 | 5500-6000 |
LGM5426 | 500-550 | 6000 | 5400 | MZL480 | 4600-5000 |
LGM5024 | 400-450 | 5000 | 5000 | MZL370 | 3800-4200 |
LGM4521 | 300-350 | 3500 | 4500 | MZL300 | 3150-3300 |
LGM4018 | 200-250 | 2500 | 4000 | MZL200 | 2000-2200 |
LGM3216 | 120-150 | 1500 | 3200 | MZL170 | 1200-1500 |
| Modelo | Capacidad | capacidad anual | Diámetro de la mesa de rectificado | Reductor principal | Potencia del motor principal |
| t/h | t/a | mm | kW | ||
LGMS7027 | 280-300 | 2,000,000 | 7000 | MZL800 | 8000 |
LGMS6027 | 210-230 | 1,500,000 | 6000 | MZL600 | 6300 |
LGMS5525 | 165-180 | 1,200,000 | 5500 | MZL480 | 5000 |
LGMS5527 | 125-135 | 1,000,000 | 5500 | MZL370 | 4200 |
LGMS4624 | 90-95 | 600,000 | 4600 | MZL300 | 3000 |
LGMS4018 | 60-65 | 450,000 | 4000 | MZL200 | 2200 |
LGMS3218 | 45-50 | 300,000 | 3200 | MZL170 | 1800 |
| Modelo | Capacidad | Diámetro de la mesa de rectificado | Reductor principal | Potencia del motor principal |
| t/h | mm | kW | ||
LGMC7027 | 320-350 | 7000 | MZL710 | 7200-7600 |
LGMS6027 | 210-230 | 6000 | MZL600 | 5800-6300 |
LGMC5725 | 220-240 | 5700 | MZL480 | 4800-5000 |
LGMC5527 | 160-180 | 5500 | MZL370 | 4000-4200 |
LGMC4624 | 120-140 | 4600 | MZL300 | 2800-3000 |
LGMC4018 | 70-80 | 4000 | MZL200 | 2000-2200 |
LGMC3218 | 55-60 | 3200 | MZL170 | 1600-1800 |
Base siderúrgica Fangchenggang del Grupo Liugang
2 molinos verticales de rodillos (LGMS5727), capacidad anual 1,400,000 ton
Grupo Hoa Phat en Vietnam
Rodillo vertical de rodillos, para áreas específicas de 520m2/kg, capacidad anual 900,000 ton
GCL International en Pakistán
Rodillo vertical de rodillos para cemento (LGMC5725, 225t/h), capacidad anual 1,600,000 ton
Proyecto de planta de cemento en Dominica
2 molios verticales de rodillo para cemento (LGMC4018), capacidad anual 500,000 ton
Proyecto de procesamiento de clinker en Dominica
Molino vertical de rodillo para materia prima (LGM4018, 2500t/d)
Proyecto de procesamiento de clinker Zongdu Anhui Fengyang
Molino vertical de rodillos para materia prima(LGM5426, 6000t/d)
- Diseños pensados en la innovación
Concepto de diseño vanguardista, utilizando estándares internacionales
Tenemos más de 30 años de experiencia en el desarrollo y fomento de tecnologías innovadoras para molinos de rodillos verticales - Alta fiabilidad
Los materiales de alta calidad, mano de obra de primera clase y tecnología avanzada en línea con las normas internacionales son garantía de la larga vida útil de nuestros equipos. - Bajos costos operativos
Selección racional de equipos, reducción del consumo de energía, uso de tecnología de control hidráulico y eléctrico confiables, para lograr que los equipos funcionen siempre respetando al medio ambiente, para mejorar la eficiencia energética. - Servicios integrales
Capacitación para la operación y mantenimiento adecuados, guía de instalación in situ, puesta en marcha y operaciones de pruebas de (sistemas mecánicos, hidráulicos y eléctricos), suministro de repuestos originales de alta calidad.

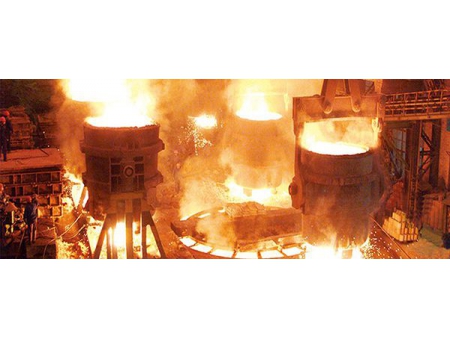

- Fabricación
Capacidad de tratamiento térmico
Con un solo proceso se puede lograr 900t de acero fundido refinado, lingotes de acero de 600t, 600t de piezas fundidas, 400t de forja máxima, 200t de fundición gris, 150t de fundición nodular y 20t de fundición no ferrosa. - Servicios
Servicio técnico de por vida
Con tecnología avanzada y vasta experiencia, CITIC HIC puede optimizar individualmente los procesos y el rendimiento de acuerdo con las necesidades y requerimientos de cada cliente en cada paso clave. Nuestros servicios de por vida incluyen instalación de equipos, pruebas, mantenimiento, reacondicionamiento, monitoreo y diagnóstico remotos, actualizaciones y modificaciones, y garantías de desempeño.
