Esta línea de corte longitudinal es un dispositivo que lleva a cabo el desenrollado, la nivelación, el corte, y el apilado de la placa de acero conforme a sus necesidades. Está formado por el desenrollador, el sistema de nivelación, el sistema de alimentación, el mecanismo de corte, el sistema de transporte, y el dispositivo de apilado, entre otros.

Podemos proporcionarle líneas de corte longitudinal según sus requerimientos.

Componentes de la línea de producción

1. Desenrollador del papel
  Se utiliza para quitar los empaques del papel de las bobinas de acero.
1. Carro de descarga de bobina
  se mueve de forma horizontal y vertical, y sirve para levantar las bobinas.
  Rango de elevación del cilindro: 450mm
  Diámetro externo de la bobina: Max. Φ1800mm/ Min. Φ1000mm
  Ancho de la bobina: Max. 1600mm
  Carga máxima: 15T
2. Desenrollador
  El desenrollador voladizo cuenta con un mandril hidráulico expansible y se controla mediante un sistema de freno neumático de disco regido por la velocidad de la máquina principal en caso de que se suelte la bobina.
  Diámetro interno apto de la bobina: Φ508, Φ610, Φ762
  Ancho de la bobina: Max. 1600mm
  Carga máxima: 15T
1. Mecanismo de alimentación de la placa
  El cilindro hidráulico es el encargado de controlar la elevación del rodillo de presión. El motor de corriente alterna con una potencia de 2.2kw acciona el rodillo y alimenta la placa dentro del nivelador, y el dispositivo enderezador controlado por un cilindro hidráulico endereza la punta de la placa.
2. Rodillo de tracción y nivelador
  Utiliza 15 rodillos niveladores, 2 rodillos de tracción, 8 unidades de soporte para los rodillos, el mecanismo de conducción, y el marco superior e inferior.
2. Bucle de control
  El bucle de control se utiliza para ajustar la velocidad de la bobina cuando ingresa al dispositivo de medición.

Otros detalles

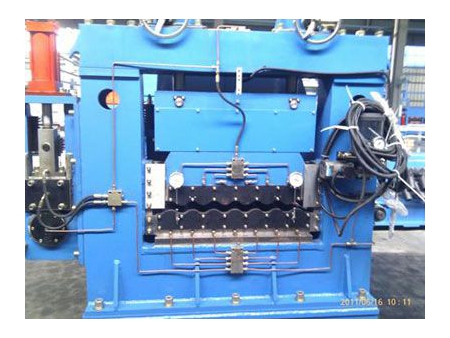

Nivelador secundario

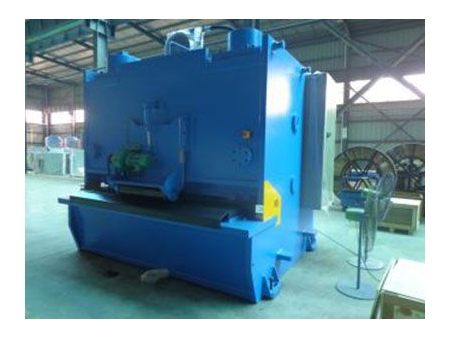

Cizalla

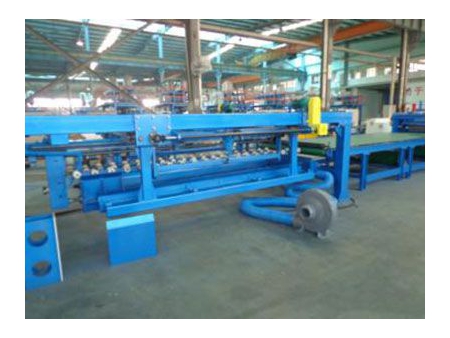

Apilador
Sistema de lubricación

Parámetros técnicos

Modelo	JH-3×1600	JH-6×1600	JH-10×1600	JH-12×2000	JH-16×2200	JH-20×2200	JH-30×2200
Espesor (mm)	0.5-3.0	1.5-6.0	2.5-10	3.0-12	4.0-16.0	5.0-20	7.5-30
Peso de la bobina	35	30	35	35	35	40	40
Ancho (mm)	800-1600	800-1600	800-1600	1000-2000	1000-2200	1000-2200	1000-2200
Cantidad de rodillos niveladores	≥15	≥13	≥11	≥11	≥9	≥9	≥9
Velocidad de la línea (metros/minuto)	0-60	0-40	0-30	0-30	0-20	0-20	0-20
Potencia (KW)	90	155	240	255	255	305	460
Área mecánica (m)	8×30	8×35	8×30	10×32	10×53	10×55	10×56

Especificaciones del material de la bobina de corte	Material a cortar	Acero al carbono común, acero inoxidabale, placa de color, placa de acero galvanizado
	Ancho de la bobina (mm)	200-650	600-1350	600-1600
	Espesor de la bobina	0.2-2.0 mm	0.2-2.0 mm	0.3-3.0 mm
	Peso de la bobina (T)	6	15	15
Velocidad de la línea (m/min)		15-50 m/min	15-50 m/min	15-60 m/min
Largo del corte (mm)		300-1500	600-2500	1000-4000
Potencia (kw)		75	95	110
Área mecánica (M)		4×16	7×20	9×26
