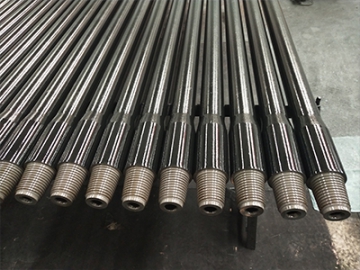

Barra de perforación HDD (tipo forjado)

Solicite un presupuesto

Nosotros: http://geotecdrill.es/8-drill-pipe-drilling-tool/8-1-2-horizontal-directional-drill-pipe.html

Tubería compatible de perforación horizontal dirigida (PHD) China

Modelo compatible	Forma de la tubería de perforación	diámetro exterior de la tubería (mm)	Espesor de la pared de la tubería (mm)	Diámetro exterior de la junta (mm)	tipo de rosca	Longitud del pasador (mm)	Longitud de operación (m)	Torque de conexión recomendado (N.m)	Radió de flexión (m)	grado de templado y revenido
50(2'')	Forjado en una sola pieza	50	6.5	57	ZD50	63.5	2.5	2700	33	S135
60.3 (2 3/8'')	Forjado en una sola pieza	60.3	7.5	67	ZD60	70	3	3500	38	S135
73 (2 7/8'')	Forjado en una sola pieza	73	8	80	NC23	85	3	5500	46	S135
73 (2 7/8'')	Forjado en una sola pieza	73	8	80	NC23	76.2	3	5500	46	S135
73 (2 7/8'')	Forjado en una sola pieza	73	10	87	NC26	85	3	6300	55	S135
76 (3'')	Forjado en una sola pieza	76.2	10	87	NC26	85	3	6300	55	S135
83 (3 1/4'')	Forjado en una sola pieza	83	9.19	92	ZD80	88.9	3	8800	59	S135
89 (3 1/2'')	Forjado en una sola pieza	88.9	9.35	105	NC31	88.9	4.5	9200	59	S135
102 (4'')	Soldadura por fricción	101.6	9.19	127	NC38	112	6	14800	98	S135
114 (4 1/2'')	Soldadura por fricción	114.3	9.19	127	NC38	110	6	19000	105	S135
114 (4 1/2'')	Soldadura por fricción	114.3	9.19	139.7	NC40	126.3	6	19000	105	S135
114 (4 1/2'')	Soldadura por fricción	114.3	9.19	158.8	NC46	126.3	6	25000	105	S135
127 (5'')	Soldadura por fricción	127	9.19	168.3	NC50	126.3	6	45000	115	S135
127 (5'')	Soldadura por fricción	127	9.19	168.3	NC50	126.3	9.6	45000	115	S135
140 (5 1/2'')	Soldadura por fricción	139.7	10.54	190.5	51/2FH	139	9.6	65050	120	S135
168 (6 5/8'')	Soldadura por fricción	168.3	10.54	215.9	6 5/8FH	127	9.6	86000	140	S135

ESPECIFICACIONES DE LA COMPATIBILIDAD VERMEER DE LA TUBERÍA DE PERFORACIÓN (PHD)

Modelo	Conexión	Diámetro exterior del tubo (mm)	Espesos de la pared (mm)	Diámetro exterior de las juntas (mm)	Longitud de operación (mm)	Grado de templado y revenido	Radio de curvatura Min (m)	Torque Max (N.m)
D6×6	FS1#200	38	5.5	48	1829	S135	17.47	1220
D7×11, D10×15 S3	FS1#200	42.2	6	48	1829	S135	29	2040
D10×14, D10×15	FS1#200	42.2	6	48	3048	S135	29	2040
D16×20A, D16×22 Series II D20×22 S3	FS1#250	48.26	6	54	3048	S135	30	2720
D20×22A, D20×22 Series II D20*22 S3	FS1#400	52.4	6.5	57	3048	S135	31	3536
D24×40,D24×40A, D24×40 Series II, D23 × 30 S3 D24×40 S3	FS1#600	60.3	7.1	66.7	3048	S135	33	5440
D40×40	FS1#600	60.3	7.1	66.7	4572	S135	33	5440
D33×44, D36×50, D36 ×50 Series II	FS1#650	60.3	7.5	70	3048	S135	33	6800
D33×44, D36×50, D36 ×50 Series II	FS1#650	60.3	7.5	70	4572	S135	33	6800
D36×50, D36 ×50 Series II, D40×55 S3	FS1#700	68	10.54	79	3048	S135	44.2	6800
D36×50, D36 ×50 Series II	FS1#700	68	10.54	79	4572	S135	44.2	6800
D50×100/Uni60×70	FS1#900	73	9.5	82.55	3048	S135	51.4	12240
D50×100,D50×100A, D60×90	FS1#900	73	9.5	82.55	4572	S135	51.4	12240
D50×100,D80×100Series II, D60×90	FS1#800	88.9	9.35	92	4572	S135	51.4	13600
D100×120 Series II, D130×150, D60×90, D60×90 S3, D100×140, D100×140 S3	FS1#1000	89	12	111	6096	S135	60.2	20400
D55×100	#902	73	10	98	4572	S135	52	17628
D33×44, D36×50, D36 ×50 Series II	FS2	60.3	7.5	70	3048	S135	33	6800
D33×44, D36×50, D36 ×50 Series II	FS2	60.3	7.5	70	4572	S135	33	6800
D100×120	FS2	88.9	10	104.8	6096	S135	60.2	24480

ESPECIFICACIONES COMPATIBILIDAD DE LA CUBIERTA DE LA TUBERÍA DE PERFORACIÓN (PHD)

Modelo	Conexión	Diámetro exterior del tubo (mm)	Espesos de la pared (mm)	Diámetro exterior de las juntas (mm)	Longitud de operación (mm)	Peso (kg)	Grado de templado y revenido	Radio de curvatura Min (m)	Torque Max (N.m)
Case 6010	Case 6010	52.3	6.5	57	3048		S315	30	30
Case 6030	Case 6030	60.3	7.1	66.7	3048	35	S315	33	33

ESPECIFICACIONES DE COMPATIBILIDAD DE FOSO DE LA TUBERÍA DE PERFORACIÓN (HDD)

Modelo	Conexión	Diámetro exterior del tubo (mm)	Espesos de la pared (mm)	Diámetro exterior de las juntas (mm)	Longitud de operación (mm)	Grado de templado y revenido	Radio de curvatura Min (m)	Torque Max (N.m)
JT520	DW 1.21	28.7	5	44.45	1.5	S135	29.5	1220
JT920/921	DW 1.41	42.3	6.5	50.8	2	S135	28	2929
JT920L	DW 1.41	42.3	6	50.8	3.05	S135	28.1	2929
JT1720	DW 1.69	54	6.5	63.5	3	S135	35.8	6772
JT2020/20	DW 1.94	54	7.5	66.7	3	S135	35.8	8240
JT2720	DW 1.94	60.3	7.5	70	3	S135	40	7175
JT25/30	DW 2.11	60.3	8	70	3	S135	40	10542
JT25/2720M1/3020M1	DW 2.11	60.3	8.5	76	3	S135	40	18480
JT4020	DW 2.4	73	10	82.5	4.5	S135	48.5	13440
JT4020M1	DW 2.59	73	10.5	89	4.5	S135	51.4	18284
JT7020/8020	DW 3.27	88.9	9.35	101.6	4.5	S135	59	27132

Características de la tubería de perforación para perforación horizontal dirigida

Esta tubería de perforación integra una rosca con dos regiones de fuerza de soporte para reducir la resistencia durante la construcción. Esta cuenta con gran fuerza de torsión y un diámetro interior amplio para perforar fluidos y evitar la deformación de la rosca.

1. Rosca de soporte A
2. Rosca de soporte B

Comparación de las propiedades mecánicas entre las juntas DH y las juntas API

Dimensiones de las juntas de la tubería de perforación (mm)
Juntas DH

Juntas API
