Actuador Hidráulico Rotativo / Actuador Hidráulico Rotatorio

Actuador hidráulico rotativo de alta resistencia para maquinaria de construcción

Los actuadores hidráulicos rotativos Lionshare estan diseñados para entornos exigentes y de servicio pesado ya que destacan por su fiabilidad en condiciones difíciles, junto con alta torsión, gran capacidad de carga, diseño compacto, y versátil. Estos actuadores estan disponibles en varias configuraciones con ángulos de rotación de hasta 360°.

Los actuadores están disponibles tambien en versión con y sin válvula de contrapeso, lo que permite que el actuador mantenga una posición fija durante el funcionamiento y proporciona protección contra cargas inversas.

Especificaciones

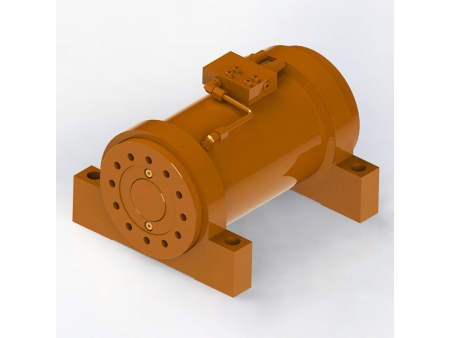

Serie LS3 Actuador Hidráulico Rotativo (Montaje de Pie)

Modele	19	28	47	73	105	140	180	240	430
Par de accionamiento [Nm]@21MPa	1900	2800	4700	7300	10500	14000	18000	24000	43000
Par de retención [Nm]@21MPa	4900	6800	12000	18000	26000	35000	46000	59000	110000
Momento en voladizo [Nm]	5200	7100	1190	18400	29500	38800	55900	72900	64400
Momento de horcajadas (180°)[Nm]	13400	16900	30800	47800	75100	98900	130500	170000	170000
Momento de horcajadas (360°)[Nm]	19200	24600	45400	71200	111500	146000	197700	256500	170000
Capacidad Radial [kg]	1800	2300	3600	5000	6800	8200	10000	11800	11800
Capacidad Axial [kg]	1400	1800	2700	3600	4500	5900	6800	8200	8200
Desplazamiento 180° [cc]	492	688	1180	1870	2680	3540	4650	6000	10200
Desplazamiento 360° [cc]	980	1390	2360	3740	5360	7080	9320	12000	20400
Peso 180° [kg]	34.5	50	72.5	110	160	220	280	360	500
Peso 360° [kg]	45.5	63.4	100	140	200	290	370	455	720

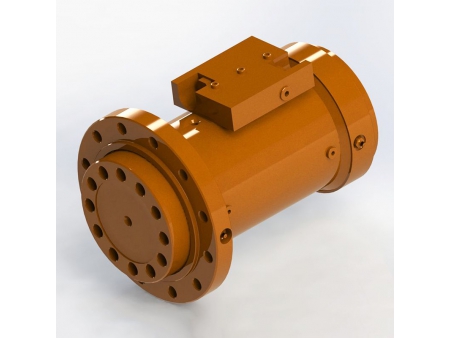

Serie LS3 Actuador Hidráulico Rotativo (Montaje de brida)

Modelo	19	28	47	73	105	140	180	240	430
Par de accionamiento [Nm]@21MPa	190	2800	4700	7300	10500	14000	18000	24000	4300
Par de retención [Nm]@21MPa	4900	6800	12000	18000	26000	35000	46000	59000	110000
Momento en voladizo [Nm]	5200	7100	11900	18400	29500	38800	55900	72900	64400
Capacidad Radial [kg]	1800	2300	3600	5000	6800	8200	10000	11800	11800
Capacidad Axial [kg]	1400	1800	2700	3600	4500	5900	6800	8200	8200
Desplazamiento 180° [cc]	492	688	1180	1870	2680	3540	4650	6000	10200
Desplazamiento 360° [cc]	980	1390	2360	3740	5360	7080	9320	12000	2040
Peso 180° [kg]	34.5	50	72	110	160	220	280	360	500
Peso 360° [kg]	45.5	63.4	100	140	200	290	370	455	720

Usos

Martillos rotativos en raspadores de minas, vigas de avance en carros de perforación de rocas, brazos de perforación giratorio en plataformas de perforación de anclaje hidráulico para minas de carbón, operación a bordo de plataformas aéreas, control de rotación de 360° de cabezales rociadores en máquinas de pulverización húmeda, funcionamiento en máquinas de reparacíon de carreteras en minas de carbón, barriles giratorios para maquinaria alimentaria, equipos de perforación en máquinas de escudo y la gestión reemplazos en equipos de perforación de excavadoras.

Funciones

Diseñado para brindar resistencia en condiciones difíciles y de servicio pesado.
Alta torsión y capacidad de carga para aplicaciones exigentes.
Opciones de instalación versátiles, que incluyen montaje en base, brida y riel..

Tipo de Salida

Q - Salida de brida única
L - Salida de doble brida

Opciones de Montaje

D - Montaje de pie
F - Montaje con brida frontal
R - Montaje de brida trasera
G - Montaje en riel

Especificaciones completas e información adicional

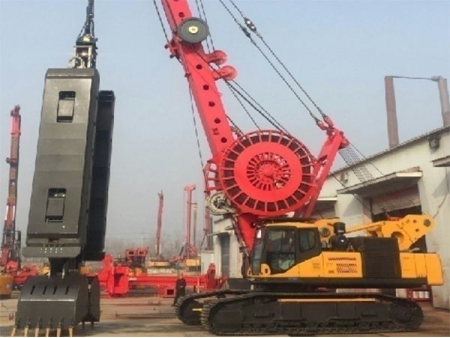

Actuador hidráulico en maquinaria de ingeniería

Carros de perforación de rocas

Scale para mineria

Mezcladores de alimentos

Planta de energía solar

Equipos de instalación de estructura de arcos

Cuchara de pared continua

Máquina de reparacíon de carreteras

Apilador de tres vías (Accesorio de montacarga)

¿Cuáles son las ventajas de los actuadores hidráulicos rotativos en aplicaciones de servicio pesado?

Nuestro modelo esta diseñado para entornos dificiles y exigentes, asimismo nuestros actuadores son conocidos por su flexibilidad en la instalación, alta capacidad de carga y torsión significativa, lo que garantiza un funcionamiento eficiente en condiciones desafiantes.

¿Cómo se pueden utilizar los actuadores hidráulicos rotativo en aplicaciones de servicio pesado?

En maquinaria pesada, los actuadores de la serie LS3 son esenciales para el uso de un control preciso de movimiento como en equipos de pulverización, plataformas de perforación, raspadores de mina, sistemas de descarga de hormigón, entre otros.
