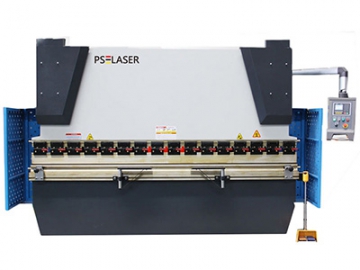

Plegadora Hidráulica, con Controlador E200P; Prensas Plegadoras; Máquinas para Procesar Metales

Solicite un presupuesto

Nosotros: http://cnclaser-cutting.com/3-4-hydraulic-press-brake-machine.html

Parámetros Principales
1. Sistema de tope trasero estándar WC67K
2. Bomba de aceite: SUNNY-USA
3. Sistema hidráulico: Bosch Rexroth-Alemania
4. Sistema de seguridad láser: DSP-Italia

Especificaciones Técnicas:

Tipo	Fuerza Nominal (KN)	Longitud de mesa de trabajo (mm)	Distancia entre la mesa de trabajo y el pisón (mm)	Profundidad de garganta (mm)	Recorrido del pisón (mm)	Altura máx de apertura (mm)	Potencia máx. (kW)	Peso (kg)	Dimensiones Largo x Ancho x Alto(mm)
40T/2000	400	2000	1350	230	100	320	5.5	2750	200012001910
40T/2500	400	2500	1850	230	100	320	5.5	3000	250012001910
50T/2000	500	2000	1350	230	100	320	5.5	2950	200012001910
50T/2500	500	2500	1850	230	100	320	5.5	3400	250012102000
63T/2500	630	2500	1900	120	100	320	5.5	4000	250013002210
63T/3200	630	3200	2560	120	100	320	5.5	4800	320013002210
80T/2500	800	2500	1990	120	100	320	7.5	5700	250014002300
80T/3200	800	3200	2560	120	100	350	7.5	6020	320015002300
80T/4000	800	4000	3000	120	100	350	7.5	7000	400015002400
100T/2500	1000	2500	2020	320	150	350	11	6000	250016002400
100T/3200	1000	3200	2600	320	150	400	11	6800	320016002600
100T/4000	1000	4000	3000	320	150	400	11	8400	400016002700
125T/2500	1250	2500	2020	320	150	350	11	6500	250016002400
125T/3200	1250	3200	2580	320	150	400	11	7200	320016002600
125T/4000	1250	4000	3000	320	150	400	11	8800	400016002700
160T/3200	1600	3200	2600	320	200	460	11	10500	320017002700
160T/4000	1600	4000	3000	320	200	460	11	11500	400017002800
160T/5000	1600	5000	4000	320	200	460	11	14000	500019003100
160T/6000	1600	6000	5000	320	200	460	11	19500	630019003200
200T/3200	2000	3200	2500	320	200	460	11	12500	320019502800
200T/4000	2000	4000	3000	320	200	460	11	13600	400019502800
200T/5000	2000	5000	4000	320	200	460	11	14500	500019503100
200T/6000	2000	6000	5000	320	200	460	11	21000	600019503300
250T/3200	2500	3200	2500	400	250	590	18.5	19000	325020003200
250T/4000	2500	4000	3000	400	250	590	18.5	20200	400020003400
250T/5000	2500	5000	4000	400	250	590	18.5	23500	500020003400
250T/6000	2500	6000	5000	400	250	590	18.5	27500	600020003400
300T/3200	3000	3200	2530	400	250	590	22	20500	320020003450
300T/4000	3000	4000	3000	400	250	590	22	22500	400020003450
300T/5000	3000	5000	4000	400	250	590	22	25000	500020003450
300T/6000	3000	6000	5000	400	250	590	22	30000	600020003450
400T/4000	4000	4000	3000	400	250	590	30	25000	400021803500
400T/5000	4000	5000	4000	400	250	590	30	29000	500021803500
400T/6000	4000	6000	5000	400	250	590	30	35000	600021803800
500T/4000	5000	4000	3000	400	250	590	45	35000	400025803500
500T/5000	5000	5000	4000	400	250	590	45	44000	505035003700
500T/6000	5000	6000	5000	400	320	590	45	55000	605035003700
600T/4000	6000	4000	3000	400	320	590	55	45000	405045003700
600T/6000	6000	6000	5000	400	320	590	55	60000	605045003700
800T/6000	8000	6000	5000	400	320	590	55	75000	630045006000

Características:

Diseño aerodinámico; la estructura de la máquina ha pasado por un tratamiento térmico; la mesa de trabajo de alta rigidez y el dispositivo de corona mecánica opcional ayudan al plegado de alta precisión.
Control de sincronización hidráulica y un controlador lógico programable garantizan repetición precisa y que la máquina sea fácil de utilizar.
Sistema hidráulico integrado (Bosch Rexroth de Alemania) permite el cambio al plegado automático de manera fácil.
Los ejes X, Y llevan a cabo la función de posicionamiento preciso a través de un conversor de frecuencia y sistema de control de programación NC E21.
La tecnología de punta de control hidráulico ofrece máquinas herramienta más estables y operaciones fiables.
Los parámetros y configuración principal garantizan un desempeño más estable y operación conveniente.
Sistema de tope posterior de eje único estándar WC67K y sistema de ángulo de plegado de un solo eje a solicitud del cliente. Usted puede escoger añadir la función de corona de eje V y a la vez escoger el molde adecuado para el plegado de piezas de trabajo con formas complejas.

Controlador CNC Estun E200P:

Pantalla LCD 240X128
40 programas, 25 pasos por program
Servocontrol doble de los ejes X y Y.
Control de precisión en 0.01mm
Posicionamiento unilateral
Función de retracción
Función de recuperación automática
Memoria de apagado
Función de diagnóstico
mm/pulgadas
Idiomas disponibles: Chino e inglés

Configuración Estándar:

Soldadura integral
Barreras de seguridad
Controlador Estun E200P
Componentes electrónicos Schneider
Botones en interruptores de encendido y apagado
Interruptor sensible a la luz
Interruptor de pedal KACON
Eje-X accionado por servomotor
Eje-Y accionado por servomotor

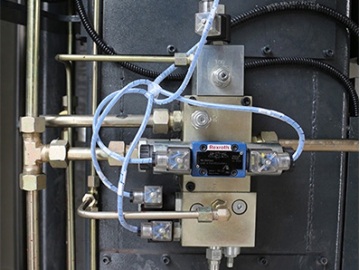

Válvula hidráulica Bosch Rexroth
Junta Tórica PARKER/NOK
Matrices en forma de V
Mesa de trabajo pulida
Sujeción rápida mecánica
Soporte frontal
Corona mecánica
Ajuste de linearidad

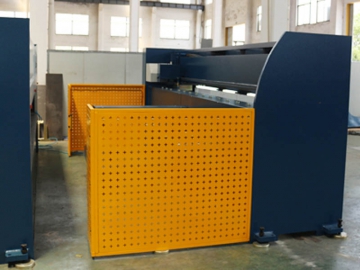

Barrera de protección posterior
Botón posterior de parada de emergencia

Configuración Opcional:

Corona hidráulica
Corona electro-mecánica
Protección láser DSP Italia
Protección frontal de fotoeléctrica
éctrica Protección posterior de fotoel
Bandeja de matrices
Mesa de trabajo doble en forma de V
Segmentos de matrices opcionales
