Troqueladora rotativa, DBFQ-320B

Solicite un presupuesto

Nosotros: http://conversion-machine.com.ar/3-2-rotary-die-cutting-machine.html

Máquina de conversión de etiquetas

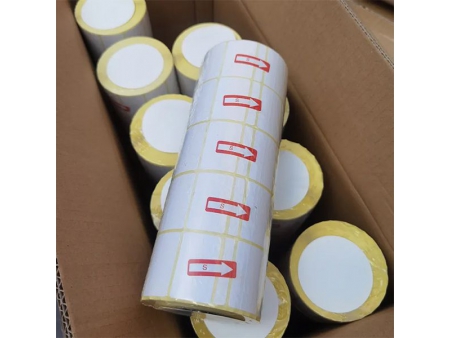

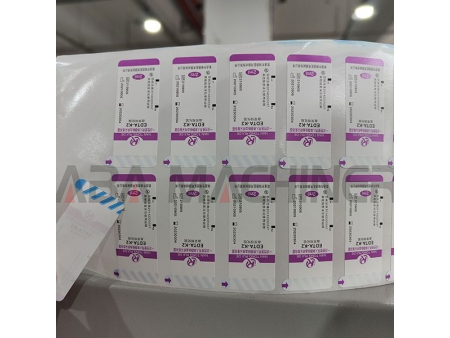

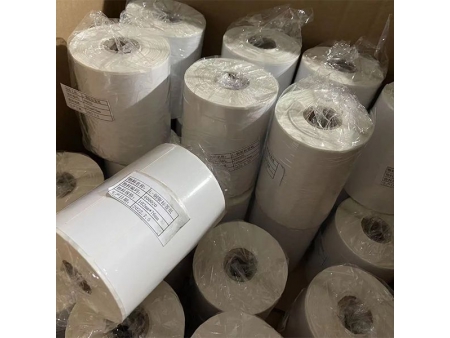

Daba Machinery proporciona una cortadora rebobinadora añadida con un sistema de troquelado rotativo completo, adecuado para troquelado, laminado (opcional) y corte de etiquetas adhesivas en blanco. La troqueladora rotativa cuenta con funciones de conteo automático de medidores, parada automática y corrección fotoeléctrica de bordes.

Aplicaciones

Embalajes, electrónica, ropa de cuero, etc.

Materiales aplicables

Adecuado para papel, papel de lija, cintas, películas protectoras, láminas de cobre, láminas de aluminio, almohadillas de fieltro, telas, OPP, PE, PVC, PET, etc.

Características

El marco recubierto de acero garantiza robustez y durabilidad.
Los componentes electrónicos están integrados en el bastidor de la máquina.
Dos formas de ajustar la tensión de desenrollado: mediante embrague de polvo magnético o manual.
El ventilador de flujo axial está equipado para eliminar materiales de desecho.
Ancho mínimo de corte de 20mm.
Las fotocélulas duales controlan el proceso de desenrollado con guiado de bordes y corrección automática, lo que garantiza un posicionamiento preciso del material.
El motor de accionamiento incluye un rodillo de presión y un rodillo de goma para aumentar la fricción y la compactación del material, lo que da como resultado un rebobinado más ajustado.
La presión del rodillo es ajustable.

Especificaciones

Modelo	DBFQ-320B
Velocidad de corte	120m/min
Veocidad de troquelado	120m/min
Ancho máximo del sustrato	320mm
Ancho máximo del desbobinado	700mm
Ancho máximo del rebobinado	480mm
Longitud de troquelado	178-470mm (7-8.5 pulgadas)
Dimensiones (LAnAl)	1800mm1100mm1500mm
Peso	1200kg
Fuente de alimentación	380V/220V 50HZ (personalizable)

Detalles

Unidad de desenrollado

El cambio automático ahorra tiempo y mano de obra

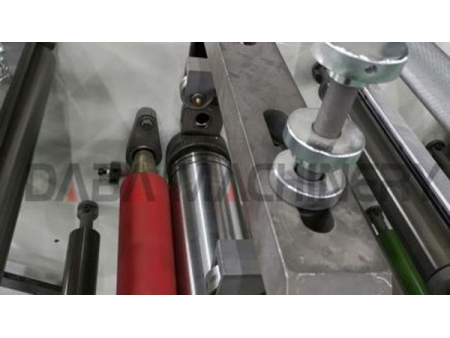

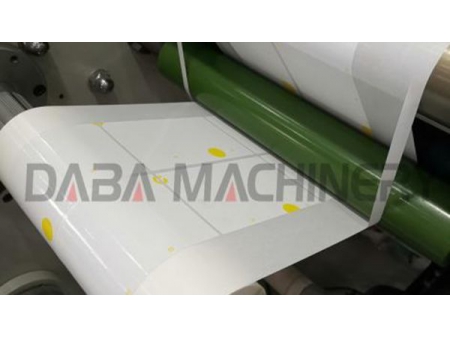

Estación de troquelado
- Longitud de troquelado: 178~470mm (7-18.5 pulgadas)
- La función giratoria permite el troquelado de arriba a abajo
- Rebobinadora de residuos ajustable
- Embrague de polvo magnético
- Eje de expansión de aire de 3 pulgadas

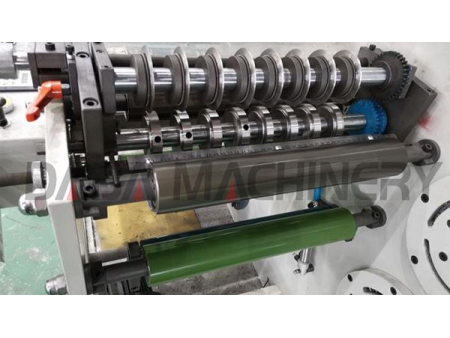

Estación de corte
- Cortadora redonda/cuadrada opcional
- Ancho mínimo de corte: 17mm
- 8 sets de cortadoras

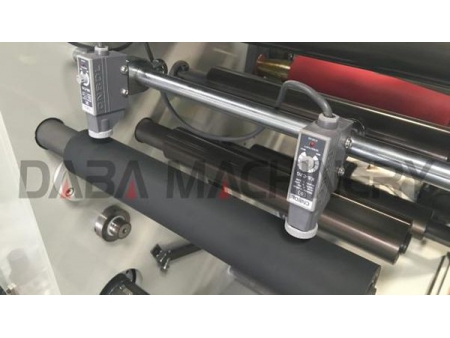

Carril guía
- 2 sensores fotoeléctricos

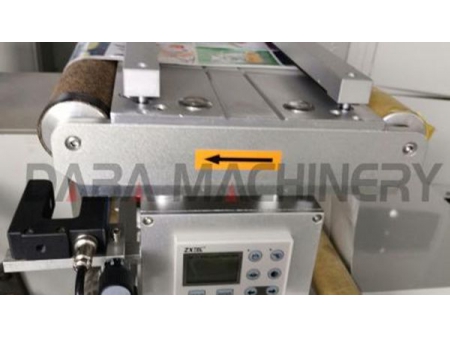

Estación de corrección de empalme y alineación
Unidad de rebobinado de residuos

Opcional

Módulo de troquelado

Un set extra de cortadoras

Sistema de laminación

Eje de expansión de aire: 1 pulgada, 1.5 pulgadas, 3 pulgadas
