En breve resumen indicamos que este actuador U5C es una versión actualizada del , teniendo como diferencia primordial que la caja de cambios de este modelo está equipado con enchufes de 5 pines hembras para los controles o mandos. Asimismo este control o mando es sencillo de controlar e instalar debido a que el panel de circuito está integrado en la caja de cambios. Asimismo tanto este modelo, como toda la línea U5, tiene de uso primordial es sillas masajeadoras, sofás eléctricos, camas ajustables, entre otros tipos de muebles inteligentes.

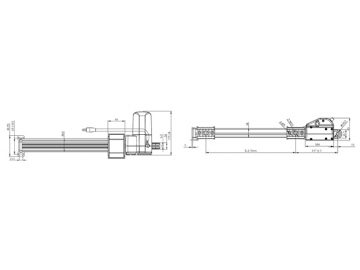

Apariencia y tamaño

Gráfico de curva

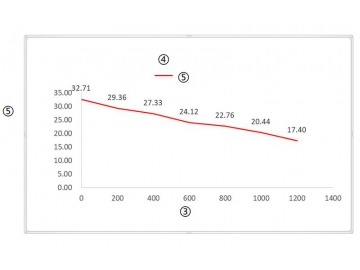

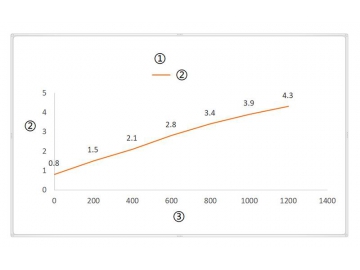

① Carga VS Corriente; ② Corriente (A); ③ Carga(N); ④ Carga VS Velocidad; ⑤ Velocidad (mm/s)

Código de Parámetros

Código	Carga nominal (N)		Corriente nominal (A)	Velocidad nominal (mm/s)
Código	Empuje	Tracción	Corriente nominal (A)	Sin carga(32VDC)	Carga completa(24VDC)
Motor estándar (2600RPM)
A	6000	3000	5	5.4	2.9
B	5000	3000	5	7.1	3.9
C	3000	3000	4.5	11	6.2
D	2500	2500	4	15.8	7.8
E	2000	2000	5	22.5	13
F	1200	1200	4	33	19
G	700	700	4.5	44.5	23.6
Motor de alta velocidad(3400RPM)
H	6000	3000	5	6.7	3.9
I	5000	3000	5	7.6	4.6
J	3000	3000	4.8	10.1	8.2
K	2500	2500	4.5	15.1	11
L	2000	2000	4.5	20.2	16
M	1200	1200	5	27.1	23
N	700	700	4.5	39.5	30

Observaciones: Cuando el voltaje cambie de 24V a 12V, la corriente se duplicará.

Parámetros de personalizado

1=12V
2=24V(Estándar)
1=Recto
2=Enrollado

1=NO
2=Tipo L fijo
C=Personalizado
1=Hordilla plástica, ranura 6.2mm, agujero Φ10.2mm
C=Personalizado

1=Hilo de estaño
2= 01 Pin
3=Din 4 pin, 90°
4=Din 5 pin, 90°
5=Din 6 pin, 90°
C=Personalizado
1= Interruptores en cada extremo para detener
2= Interruptores en cada extremo para enviar señal
3= Interruptores en cada extremo para detener y un tercero para enviar señal
4= Interruptores en cada extremo y un tercero para enviar señal
C=Personalizado

1=no
2=1 sensor de efecto de Hall
3=Doble sensor de efecto de Hall
4=Sensor Reed
1=no
3=Muelle de tensión de 4.5
2=Muelle de tensión de 3
4=Motor de frenos

1=0.5m
2=1m
3=1m
4=2m
5=3m
C=Personalizado
