Plegadora CNC con bomba bidireccional y servomotor ESA S630
Descripción
Esta plegadora CNC tiene un sistema de bomba bidireccional y servomotor BiD-SVP. BiD-SVP es una abreviatura para “sistema de bomba bidireccional y servomotor”. El sistema de bomba bidireccional y servomotor BiD-SVP tiene muchas ventajas: ahorra energía, minimiza los tiempos de inactividad y aumenta la eficiencia productiva, entre otras. Esto reduce el consumo eléctrico y de aceite hidráulico del usuario. Además, reduce la emisión de CO2 y la contaminación ambiental.
| Modelo | Presión de plegado (Kn) | Largo de plegado (mm) | Distancia entre columnas (mm) | Profundidad (mm) | Movimiento deslizante (mm) | Altura de apertura máxima (mm) | Velocidad hacia abajo de los ejes Y1 e Y2 (mm/seg) | Movimiento hacia atrás de los ejes Y1 e Y2 (mm/seg) | Precisión de los ejes Y1 e Y2 (mm) | Distancia máxima del eje X(mm) | Grado de linealidad del metal (mm/m) | Precisión de los ejes X y R(mm) | Brazos delanteros (PCS) | Brazos traseros (PCS) | Motor principal (Kw) | LARGO X ANCHO X ALTO(mm) | Peso(T) | ||||||||||||||||||
| 630 | 1300 | 950 | 350 | 100 | 340 | 150 | 150 | 0.01 | 500 | >0.3 | 0.05 | 2 | 2 | 5.5 | 3100*1450*2050 | 4 | |||||||||||||||||||
| 630 | 2500 | 1900 | 350 | 170 | 380 | 150 | 150 | 0.01 | 500 | >0.3 | 0.05 | 2 | 2 | 5.5 | 3100*1450*2050 | 5.8 |
Características
1. Ahorro de energía: en comparación con equipos tradicionales, ahorra un 70% de energía.
2. Gran eficiencia: aumenta hasta un 30% la eficiencia productiva, ya que reduce el tiempo del ciclo productivo.
3. Precisión: la precisión de posicionamiento de la pieza a doblar es de hasta 5um.
4. Silenciosa: la máquina produce poco ruido al funcionar.
5. Bajo consumo: consume sólo el 20% de aceite hidráulico de lo que consumen las máquinas tradicionales.
6. Simpleza: la máquina es fácil de operar y mantener.
Ventajas:
1. Minimiza los derrames.
2. Permite ajustar la dirección sin intervalos. Rango: de 0 al máximo.
3. Control de válvula que reduce la pérdida de aceleración.
4. Distribución de aceite optimizada según la velocidad del servomotor.
5. Configuración en inactividad: el servomotor puede cerrarse cuando no se necesita flujo o presión.
6. Válvula de carga abierta que permite un mejor control de compensación hidráulica.
7. Diseño compacto, fácil instalación.
8. Procesamiento de aceite de cilindros más simple y económico.
9. Para los fabricantes de piezas para máquinas, el cambio es sencillo y las piezas son de fácil fabricación.
Características del sistema CNC ESA-S630:
1. Apto para la plegadora electrohidráulica.
2. Pantalla táctil de 10 pulgadas
3. Función de programación con gráficos 2D
4. Programación por llenado de casilleros, cálculo de fuerza y compensación de desviación automática
5. Control directo para múltiples servo válvulas, sin necesidad de un amplificador externo
6. Todos los programas, modos y parámetros pueden guardarse en el disco U con un dispositivo USB
7. Configuración estándar: control de ejes 4+1
Regla de medición óptica italiana GIVI
1. Mediciones hasta 5um o 1um
2. Guía de rodillo y varilla de acero para rodamientos integradas
3. Varilla de conexión para grandes instalaciones
4. Puntos de referencia opcionales cada 50mm
Bomba bidireccional alemana ECKERLE
1. Larga vida útil, rendimiento confiable
2. Gran eficiencia
3. Silenciosa, baja fluctuación de presión
4. Excelente absorción de aceite, alto rango de viscosidad
5. Estructura compacta, fácil mantenimiento
Compensación electromecánica
Este equipo tiene una estructura mecánica de compensación de desviación con cálculo automático y sistema de control numérico.
1. Cuando el equipo está en funcionamiento, la estructura inferior genera una fuerza hacia arriba equivalente a la fuerza del cilindro principal del equipo, lo cual genera una curva convexa hacia arriba que compensa la deformación y el deslizamiento durante el proceso.
2. Gracias a que el equipo está compuesto por una serie de superficies curvas tridimensionales, el mucho más eficiente que la compensación hidráulica tradicional: la curva de compensación es más parecida a la curva de deformación real. Esto mejora la precisión de la plegadora notablemente.
La configuración estándar incluye un juego de moldes estándar, portátiles y fáciles de reemplazar.
Adopta un proceso de enfriamiento general que garantiza dureza y resistencia a la corrosión.

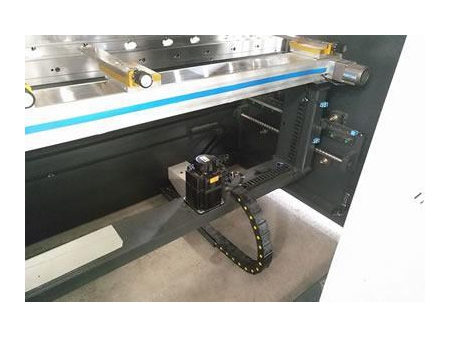

1. Indicador trasero: ejes X y R
2. Servomotor de alto rendimiento
3. Guía lineal para carga pesada y husillo de bolas de gran tamaño, con alta precisión, velocidad y estabilidad.
4. Indicador trasero con dos anillos manuales y dos eléctricos
Interface de fijación de moldes estilo europeo
El equipo tiene un ajuste de cuñas que permite regular la altura según el material a plegar, lo cual garantiza que el material se mantenga plano.
Tiene un interruptor de pie KACON, un indicador trasero de anillos con ajuste manual, y un interruptor de apagado de emergencia para un funcionamiento seguro.
El sistema eléctrico está formado principalmente por componentes electrónicos franceses SCHNEIDER y está equipado con cabinas eléctricas a prueba de polvo, lo cual garantiza su alta calidad.
Jiashida es un fabricante profesional de equipos para la producción de láminas de metal, y ofrece una gran variedad de máquinas, como cizallas hidráulicas, plegadoras, punzonadoras y cilindradoras de rodillos. Gracias a nuestro equipo de trabajadores, capacitados y con vasta experiencia en la industria, y a nuestra planta completamente equipada, le garantizamos unas máquinas para el procesamiento de metal de excelente calidad.
