Nosotros: http://elecactuator.com/2-15-stepper-motor-linear-actuator.html

Este modelo U10S es una versión especial que su , debido a que su uso se limita a realizar en un motor paso a paso. Este actuador es integrado y operado para rieles y deslizadores y garantizar los movimientos exactos. Cabe comentar que el proceso de oxidación anódica en la superficie es llevada para garantizar un mejor nivel de resistencia ante la corrosión, esto en conjunto con el motor paso a paso permite un uso de servicio más largo.

Parámetros

Voltaje: 12/24/36/48V DC
Máx carga dinámica: 30000N
Máx carga estática: 50000N
Velocidad sin carga: 1.5mm/s
Velocidad con carga completa: 1.2mm/s
Ciclo de trabajo：10%
Grado de Resistencia al agua：IP65
Temperatura：-25℃ ~ +65℃
Opcional: Sensor de efecto de Hall

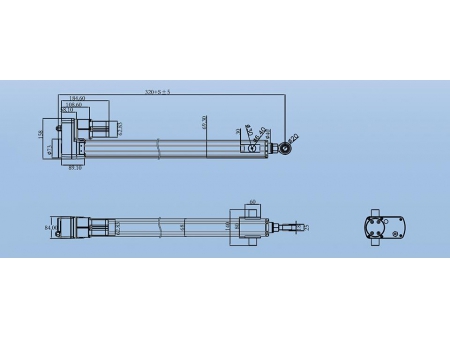

Apariencia y tamaño

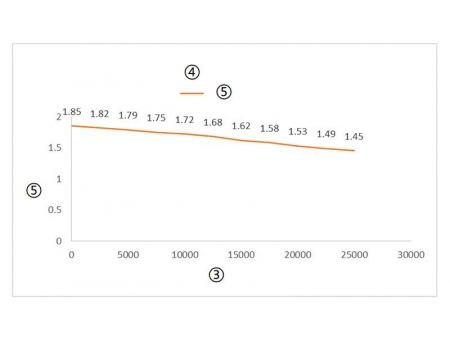

Gráfico de curva

① Carga VS Corriente; ② Corriente (A); ③ Carga(N); ④ Carga VS Velocidad; ⑤ Velocidad (mm/s)

Código de Parámetros

Código	Carga nominal (N)		Corriente nominal (A)	Velocidad nominal (mm/s)
Código	Empuje	Tracción	Corriente nominal (A)	No-load(24VDC)	Carga completa(24VDC)
A	30000	30000	9	1.5	1.2
B	25000	25000	8	1.5	1.4

Observaciones: Cuando el voltaje cambie de 24V a 12V, la corriente se duplicará.

Parámetros de personalizado

1=12V
2=24V(Estándar)
3=36V
4=48V
1=agujeroΦ20mm
2 =agujeroΦ30mm(estándar)
3=tipo de varillaΦ20mm
4=tipo de varillaΦ30mm
C=Personalizado

1=Parte frontal
C=Personalizado
1=no
2=agujeroΦ20mm
3=agujeroΦ30mm(estándar)
4=tipo de varilla,Φ20mm
5=tipo de varilla,Φ30mm
C=Personalizado

1=IP54
2=IP65(Estándar)
3=IP66
C=Personalizado
1=no
2=Sensor de efecto de Hall
C=Personalizado

1=Hilo de estaño(estándar)
2=Din 5 pin macho
3=Conectores delphi
C=Personalizado
1=1m
2=1.5 m
3=2m
4=3m
C=Personalizado
