Línea CCV para Fabricar Cables de Media y Alta Tensión; Extrusión de Cables
Línea de Extrusión de Cables de 110kV, Triple Extrusión
La línea de extrusión de cables de 110kV de Baicheng Miracle es una línea de vulcanización continua catenaria (línea CCV), diseñada especialmente para la producción de cables eléctricos aislados de polietileno reticulado (XLPE) de alta calidad de hasta 110kV. La línea de extrusión de cables lleva a cabo el proceso de extrusión triple de la capa interna de semiconductores, la capa de aislamiento y la capa externa de semiconductores en una sola pasada. La línea de triple extrusión de cables de 110kV consiste principalmente en la extrusora, el cabezal de cruceta, estación de desenrollado, acumulador, cabrestante, estación de enrollado, etc.
Con la línea CCV, se pueden fabricar cables eléctricos con aislamiento de polietileno reticulado (XLPE) en diversos tamaños, diámetros, longitudes, espesores de capa y otras especificaciones técnicas para diversas aplicaciones, como el tendido directo bajo tierra, enterrado en tuberías subterráneas, sumergido en agua y para sistemas de transmisión aéreos.
- Proceso de triple extrusión para cables con aislamiento de polietileno reticulado XLPE de hasta 110kV;
- Tiene la capacidad de fabricar cables eléctricos para diversas aplicaciones;
- Control por computador, operación con pantalla táctil, software Siemens Portal, interfaz HMI de alta resolución;
- El cabezal de cruceta triple brinda una gran comodidad y fácil alineación;
- Tenemos disponible de una versión modificada a medida, en la que la velocidad se regula de forma diferente a la versión estándar mediante el control de la temperatura del tubo CV (vulcanización continua).

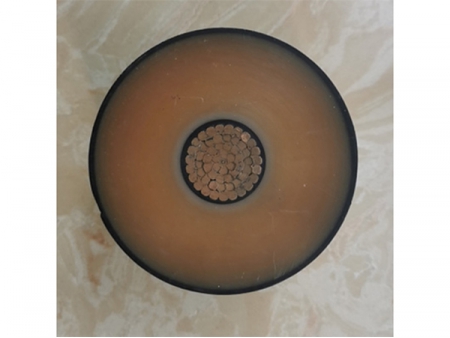

| Nivel de tensión | XLPE: 10-110kV | ||
| Tamaño del conductor | Cu: 25-1000mm2 Al: 35-1000mm2 | ||
| Peso máx. del cable | 14.5kg/m | ||
| Diámetro máx. de cable | 80mm | ||
| Construcción del cable | Pantalla conductora (Capa semiconductora interna) 0.5-2mm | Aislamiento 3.4-15mm | Pantalla aislante (Capa semiconductora externa) 0.5-2mm |
| Velocidad de la línea | 0-30m/min | ||
| Método de producción | Semi catenaria | ||
| Longitud de la sección de reticulado | Aprox.54m/9 secciones (9 tubos) | ||
| Longitud de la sección de preenfriamiento | 12m/2 secciones (2 tubos) | ||
| Longitud de la sección de enfriamiento | 84m/14 secciones (14 tubos) | ||
| Disposición de extrusoras | Φ80 extrusora para pantalla conductora Φ175 extrusora para polietileno reticulado (XIPE) Φ100 extrusora para pantalla aislante | ||
| Electricidad | Capacidad de instalación 1000kVA | 380 V ±10% 60Hz±1% | Trifásico 4 alambres |
| Agua | Presión de agua 0.2-0.6MPa | Consumo de agua 15m3/h (agua de circulación del depósito) | |
| Aire comprimido | 0.6-0.8MPa | Consumo de aire 0.8m3/min | |
| Nitrogeno | Presión 2.0-2.5MPa | Pureza 99.5% | Consumo 0.8-1m3/h |
| Tanque de almacenamiento de nitrogeno | Más 6m3×2 | ||
Extrusora & Cabezal de cruceta
La línea de extrusión triple conecta tres extrusoras a cabezal de cruceta común de tres capas para la extrusión simultánea de las pantallas de los conductores, las capas de aislamiento y las pantallas de aislamiento.Sistema de Control
- Alta resistencia a interferencias, mínima fluctuación de los cables en el tubo, garantizando así un funcionamiento estable y mantenimiento más sencillo;
- El sistema de control está situado en la parte central de la zona de calentamiento, puede proteger los cables del contacto con la pared del tubo durante el proceso de calentamiento;
- Cuando el control recibe la señal de la posición del cable, la velocidad de rotación del cabrestante inferior (de tracción) se ajustará de acuerdo a ello;

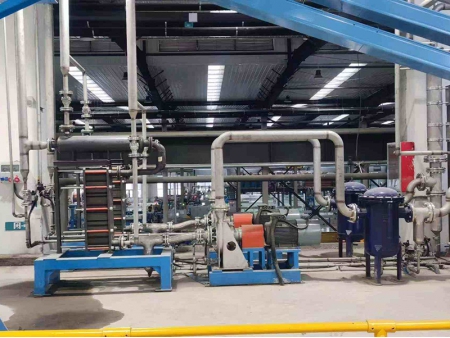

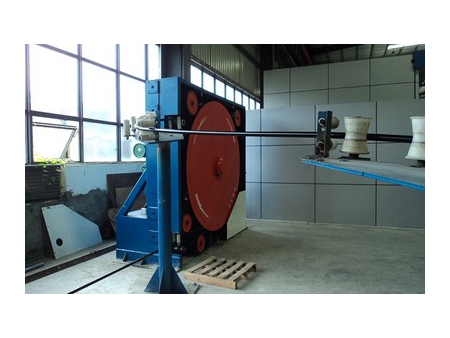

Estación de desenrollado
Acumulador
Cabrestante
Acumulador y oruga auxiliar superior
- Acumulador
- Junta final
- Estrusora
- Cabrestante inferior
- Estación de desenrollado
- Cabrestante superior
