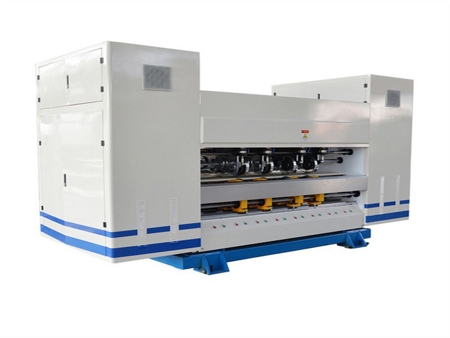

Cortador-trazador (slitter scorer) para la producción de cartón corrugado

Cortador-trazador (slitter scorer) para la producción de cartón corrugado
Cortador-trazador (slitter scorer) para la producción de cartón corrugado
Cortador-trazador (slitter scorer) para la producción de cartón corrugado
Cortador-trazador (slitter scorer) para la producción de cartón corrugado
Solicite un presupuesto

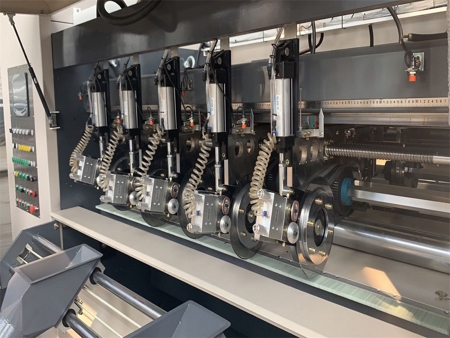

El cortador-trazador (slitter scorer) juega un papel importante en la línea de producción de cartón corrugado. Los cambios de esta cortadora son accionados por husillo de bolas y tuerca de tornillo, por lo que se garantiza la alta precisión mecánica, el giro flexible, el posicionamiento preciso y el pequeño espacio inverso. La precisión de posicionamiento para el corte y la puntuación está garantizada dentro de 0.5mm. El corte longitudinal y el cambio adoptan una guía lineal, que garantiza una alta precisión mecánica, un deslizamiento suave y un posicionamiento preciso. La desviación horizontal en movimiento de todo el marcador cortadora se puede corregir de 100mm negativos y 100mm positivos.

Nuestro cortador-trazador (slitter scorer) realiza el corte y trazado de línea accionado por motor independiente, logrando mayor rendimiento y dando solución ideal para los clientes.

Especificaciones del cortador-trazador (slitter scorer)
Ancho del papel (mm) Dimensiones exteriores (L×An×Al) (mm) Peso (T) Potencia total del motor (kW)
1400 3430×1630×2150 4.0 24.3
1600 3630×1630×2150 4.5 24.3
1800 3830×1630×2150 5.0 26.3
2000 4030×1630×2150 5..5 28.3
2200 4230×1630×2150 6.0 30.3
Características del cortador-trazador (slitter scorer)
  • La hoja del cortador está hecha de aleación delgada de acero de tungsteno, que es bastante afilada y permite el corte de cartón de más de 8 millones de metros de largo;

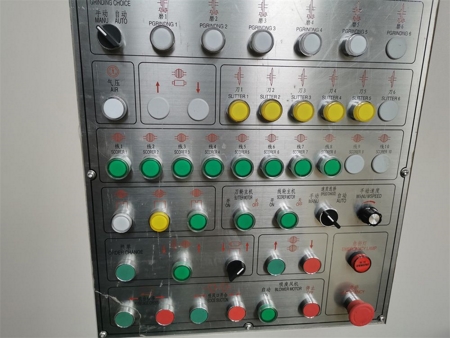

  • Este cortador-trazador está completamente controlado por el sistema PLC;
  • El cortador-trazador está controlado por PLC u operado manualmente, lo que permite un afilado continuo y una mayor eficiencia de producción;
  • Se pueden guardar 999 sets de pedidos para el cambio automático sin interrupciones o el cambio manual. Este cortador-trazador (slitter scorer) proporciona un tiempo corto de cambio, alrededor de 3-8 segundos, y un cambio de orden entre dos máquinas con cero reducción de velocidad;
  • El puntuador de cortadoras de Huatao puede rastrear automáticamente la velocidad de la línea de producción, para lograr una operación sincrónica;
  • Tres modos de puntuación, convexo a convexo, convexo a cóncavo y convexo a plano, se pueden cambiar automáticamente. La rueda de trazado está controlada por PC para un efecto de puntuación fino;
  • Sistema de aspiración de residuos estándar: el sistema de succión puede moverse hacia la izquierda y hacia la derecha según las órdenes;
  • Sistema accionado por motor de frecuencia variable;
  • La cuchilla de aleación de acero de tungsteno proporciona un corte suave y puede cortar cartón de no menos de 3 millones de metros;
  • La altura de corte y trazado se controla eléctricamente, fácil de adaptar la altura de alimentación del papel;
  • El cortador-trazador (slitter scorer) permite el desplazamiento lateral en caso de que haya alguna desviación del cartón;
  • El sistema automático de afilado de cuchillas se controla neumáticamente, lo que permite el funcionamiento continuo del cortador-trazador;
  • La distancia y el tiempo del intervalo se pueden configurar en cualquier momento de acuerdo con el material y el efecto de recorte;
