Solicite un presupuesto

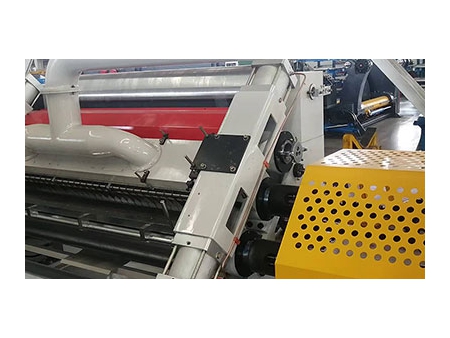

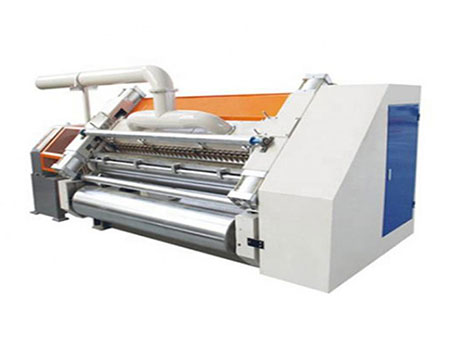

Corrugadora de una cara (tipo cassette)

La corrugadora de una cara (single face) tipo cassette se compone de base de marco, tablero de pared, rodillo corrugado superior y rodillo corrugado inferior. La base se encuentra en la parte inferior del tablero de pared diseñado con viga. Y el soporte del rodillo corrugador, con ambos extremos de los rodillos corrugadores superiores e inferiores equipados en él, también se fija en el tablero de pared.

El diámetro del rodillo corrugador superior y el rodillo corrugador inferior son respectivamente 666mm y 360mm. Nuestra corrugadora de una cara (single face) también está equipado con un rodillo no metálico, ambos extremos de los cuales están instalados en dos lados del tablero de pared. Una bandeja (cassette), con carro debajo, está diseñado entre la base y el soporte del rodillo corrugador. Se adopta una bandeja (cassette) de estilo cajón de cara única para facilitar el cambio de rodillos corrugadores.

Especificaciones de la corrugadora de una cara (single face)
Ancho del papel (mm) Dimensiones externas (L×An×Al) (mm) Peso (T) Potencia total del motor (kW)
1400 5300×3100×2600 12 59.2
1600 5500×3100×2600 14 59.2
1800 5700×3100×2600 16 59.2
2000 5900×3100×2600 18 71.2
2200 6100×3100×2600 20 71.2
2300 6300×3100×2600 21 71.2
2500 6500×3100×2600 23 81.2
Características de la corrugadora de una cara (single face)
  • La velocidad máxima de la máquina es de 250m/min;
  • El diámetro de los rodillos corrugadores, el rodillo de presión, el rodillo aplicador de pegamento y el rodillo de rasqueta de esta corrugadora de una cara son respectivamente 380mm, 520mm, 302mm y 170mm;
  • La guía de banda del colchón de aire de presión positiva se utiliza en este revestimiento único para una alta tasa de utilización del calor y un buen efecto de formación de corrugado;
  • Los rodillos corrugadores de bandeja (cassete) de presión positiva están equipados bajo el rodillo de presión de una sola cara para bajar el centro de gravedad de la máquina, asegurando así un funcionamiento rápido y suave, baja vibración, así como el cambio rápido y seguro de los rodillos corrugadores;
  • Los rodillos corrugadores, el rodillo de presión y el rodillo aplicador de pegamento cuentan de su caja de cambios de transmisión individual, lo que permite lograr un efecto de aislamiento de vibraciones. Mientras tanto, la lubricación sumergida en aceite y el sistema accionado por engranajes de alta precisión ayudan a garantizar la estabilidad y confiabilidad de la máquina;
  • La carga y descarga hidráulica automática se adoptan en esta corrugadora de cara única para un cambio rápido de flauta;
  • La pieza de encolado separada se puede quitar de la máquina principal, lo que permite una fácil limpieza y mantenimiento. El separador de pegamento electrónico facilita el ajuste rápido del ancho de banda;

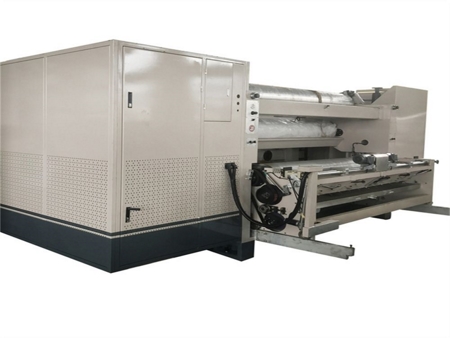

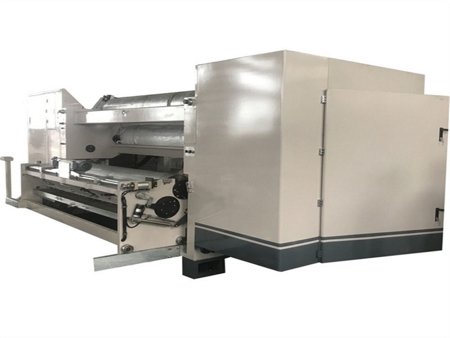

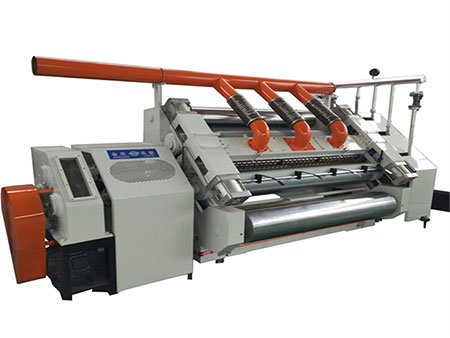

Corrugadora de una sola cara (fingerless)

La corrugadora de una cara (fingerless) es una de las principales máquinas de corrugado en la línea de producción de cartón corrugado. La operación y el mantenimiento correctos deciden en gran medida la calidad de los cartones corrugados. La corrugadora de una cara (tipo fingerless) al vacío, diseñado principalmente para la producción de medio corrugado (papel ondulado y estriado entre revestimientos), se ha convertido en la parte importante de la línea de producción de cartón corrugado.

Nuestra corrugadora de una cara (fingerless) cuenta con sistema de drenaje de condensado de alta eficiencia, por lo que estamos seguros que nuestra corrugadora le brindará grandes resultados.

Especificaciones de la corrugadora de una cara (fingerless)
Ancho (mm) Dimensiones (L×M×Al) (mm) Peso (T) Potencia bruta (kW)
1400 4700×1750×1630 9 33.3
1600 4900×1750×1630 10 33.3
1800 5100×1750×1630 11 41.3
2000 5300×1750×1630 12 41.3
Características de corrugadora de una cara (fingerless)
  • La corrugadora de una cara (fingerless) al vacío de Huatao cuenta con una estructura de succión de vacío y un ventilador de alta presión con silenciador. La fuente de aire y el control eléctrico se colocan en el mismo gabinete, a no menos de 1.5 metros de distancia de la máquina principal de cara única. Además, el lado de la operación está completamente cerrado;
  • La base de la máquina y el tablero de pared están hechos de hierro fundido;
  • Esta corrugadora de una cara (single face) también adopta el dispositivo cardan drive (accionamiento conjunto universal);
  • Los rodillos corrugadores están hechos de acero aleado 48CrMo, sometidos a templado, enfriamiento de frecuencia media, rectificado superficial, cuya dureza superficial puede alcanzar HRC60 grados o más;
  • La superficie del rodillo a presión está molida y cromada. La elevación del rodillo de presión se controla mediante un cilindro de aire con un dispositivo amortiguador. El cilindro de aire adopta acero templado al carbono medio como materia prima;
  • La alimentación y eliminación de pegamento son de control neumático. El rodillo aplicador de pegamento está cromado después del tratamiento superficial con patrones cóncavos-convexos. El rodillo de cuchilla rasqueta (doctor blade) también se croma después del pulido de la superficie;
